Verkleidung an Heckdeckel aus-, einbauen

AR68.30-P-8150H

Verkleidung an Heckdeckel aus-, einbauen

10.01.2020

Typ

240

1

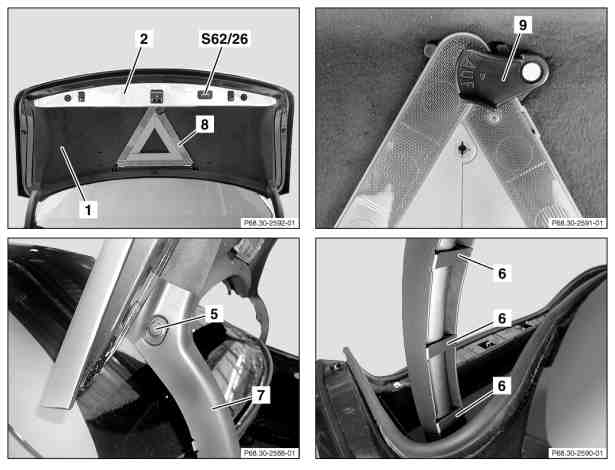

Verkleidung an Heckdeckel

2

Chromabschlussblende

5

Spreizniet

6

Haltelaschen

7

Abdeckung Heckdeckelscharnier

8

Warndreieck

9

Verriegelung Warndreieck

S62/26

Taster HDFS

1

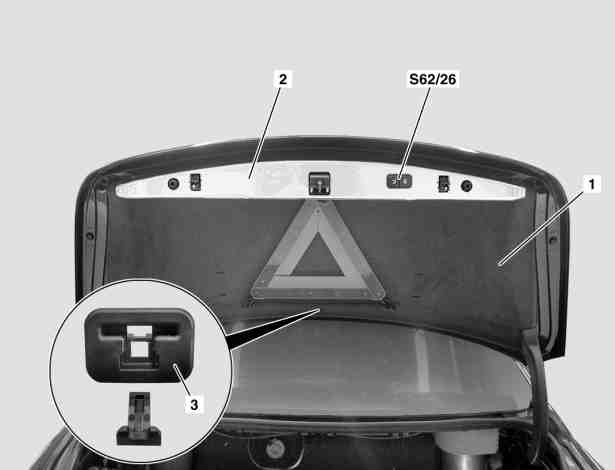

Verkleidung an Heckdeckel

2

Chromabschlussblende

3

Halteklip

S62/26

Taster HDFS

 

Aus-, Einbauen

 Gefahr

Brand-/Explosionsgefahr durch Kurzschluss und austretendes Knallgas. Verbrennungs-/Verletzungsgefahr durch Verätzen von Augen, Haut und Schleimhäuten durch Batterieelektrolyt/-nebel, Kurzschluss und Lichtbogeneinwirkung. Vergiftungsgefahr durch Verschlucken von Batterieelektrolyt oder Aufnahme von Blei über die Haut oder Körperöffnungen. Lebensgefahr durch elektrischen Spannungen U >= 30 V AC und U >= 60 V DC.

Feuer, Funken, offenes Licht und Rauchen verboten. Säureschutzhandschuhe, -kleidung und -brille tragen. Batteriesäure nur in geeignete und entsprechend gekennzeichnete Behältnisse einfüllen.

AS54.10-Z-0001-01A

1

Masseleitung der Batterie abschließen

AR54.10-P-0003H

Hinweis

Hinweise Batterie

AH54.10-P-0001-01A

2

Verschluss Warndreieck (9) entriegeln und Warndreieck (8) abnehmen

 Verschluss Warndreieck (9) wieder in Verriegelungsstellung bringen.

3

Spreizniete (5) von der linken und rechten Abdeckung Heckdeckelscharnier (7) ausbauen

4

Haltelaschen (6) öffnen und linke und rechte Abdeckung Heckdeckelscharnier (7) abnehmen

5

Chromabschlussblende (2) mit Montagekeil ausklipsen und elektrische Kupplung Taster HDFS (S62/26) abziehen

 Heckdeckelverkleidung (1) mit Montagekeil anheben, bis Halteklammer ausrastet.

 Montagekeil

*110589035900

6

Halteklip (3) ausbauen

 Spreizkeil aus Halteklip (3) herausziehen.

7

Heckdeckelverkleidung (1) mit Montagekeil ausbauen

 Montagekeil

*110589035900

8

Einbau in umgekehrter Reihenfolge
