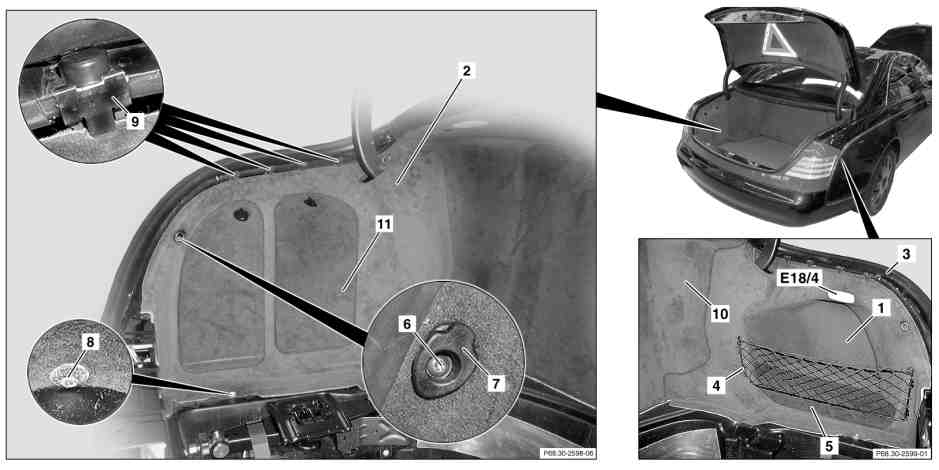

P68.30-2597-09
Dargestellt am Typ 240.078 |
1 | Kofferraumverkleidung rechts | 7 | Verzurrhaken | |
2 | Kofferraumverkleidung links | 8 | Schraube | |
3 | Abdichtung Heckdeckel | 9 | Halteklammer | |
4 | Haltenetz | 10 | Verkleidung mitte im Kofferraum | |
5 | Abdeckung Batterie | 11 | Abdeckung | |
6 | Schraube | E18/4 | Kofferraumleuchte rechts |
| Aus-, Einbauen | ||
Gefahr | Brand-/Explosionsgefahr durch Kurzschluss und austretendes Knallgas. Verbrennungs-/Verletzungsgefahr durch Verätzen von Augen, Haut und Schleimhäuten durch Batterieelektrolyt/-nebel, Kurzschluss und Lichtbogeneinwirkung. Vergiftungsgefahr durch Verschlucken von Batterieelektrolyt oder Aufnahme von Blei über die Haut oder Körperöffnungen. Lebensgefahr durch elektrischen Spannungen U >= 30 V AC und U >= 60 V DC. | Feuer, Funken, offenes Licht und Rauchen verboten. Säureschutzhandschuhe, -kleidung und -brille tragen. Batteriesäure nur in geeignete und entsprechend gekennzeichnete Behältnisse einfüllen. | |
1 | Masseleitung der Batterie abschließen | ||
Hinweis | Hinweise Batterie | ||
2 | Verkleidung Heckmittelstück ausbauen | ||
3 | Verkleidung Kofferraumboden ausbauen | ||
4 | Abdichtung Heckdeckel (3) im Bereich Verkleidung seitlich lösen | ||
5 | Haltenetz (4) ausklipsen | Nur bei Kofferraumverkleidung rechts. | |
6 | Abdeckung Batterie (5) ausbauen | Nur bei Kofferraumverkleidung rechts. | |
7 | Kofferraumleuchte rechts (E18/4) ausklipsen und elektrische Kupplung abziehen | Nur bei Kofferraumverkleidung rechts. | |
8 | Abdeckung (11) ausbauen | Nur bei Kofferraumverkleidung links. | |
9 | Schraube (6) herausdrehen und Verzurrhaken (7) abnehmen | ||
10 | Schraube (8) herausdrehen | ||
11 | Kofferraumverkleidung seitlich (1, 2) aus den Halteklammern (9) lösen und aus dem Kofferraum herausnehmen | Einbau: Auf richtigen Sitz der Verkleidung an der Verkleidung mitte im Kofferraum (10) achten. | |
12 | Einbau in umgekehrter Reihenfolge |
Referenzierte Dokumente
- ah5410p000101a Hinweise Batterie
- ah5410p000101a
- ar5410p0003h Masseleitung der Batterie ab-, anschließen
- ar6830p4785h Verkleidung Heckmittelstück aus-, einbauen
- ar6830p4820h Verkleidung Kofferraumboden aus-, einbauen
- as5410z000101a Brand-/Explosionsgefahr durch Kurzschuss und austretendes Knallgas. Verbrennungs-/Verletzungsgefahr durch Verätzen von Augen, Haut und Schleimhäuten durch Batterieelektrolyt/-nebel, Kurzschluss und Lichtbogeneinwirkung.
