P68.30-2856-09

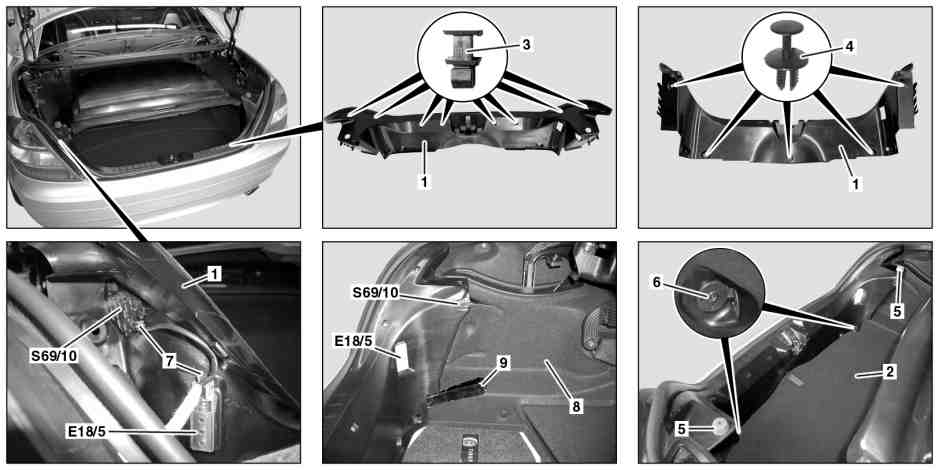

1 Verkleidung Heckmittelstück
2 Abdeckung Reserveradmulde
3 Spreizklipps
4 Spreizklipps
5 Gummianschlag
E18/5 Kofferraumleuchte links
S69/10 Endschalter Kofferraumabtrennung zu
6 Schrauben
7 Elektrische Steckverbindungen
8 Kofferraumverkleidung seitlich
9 Montagekeil
| Aus-, Einbauen | ||
1 | Heckdeckel öffnen | ||
2 | Abdeckung Reserveradmulde (2) aus dem Kofferraum herausnehmen | ||
3 | Spreizklipps (3) ausbauen | Zange Demontage Heck Clip | |
Einbau: Beschädigte Spreizklipps (3) erneuern. | |||
4 | Spreizklipps (4) ausbauen | Einbau: Beschädigte Spreizklipps (4) erneuern. | |
5 | Gummianschläge (5) abziehen | Einbau: Beschädigte Gummianschläge (5) erneuern. | |
6 | Abdeckung der Schrauben (6) mit geeignetem Schraubendreher öffnen und die Schrauben (6) herausschrauben | ||
7 | Verkleidung Heckmittelstück (1) mit Montagekeil (9) von der linken und rechten Kofferraumverkleidung seitlich (8) lösen | | |
Einbau: Einbaulage der Verkleidung Heckmittelstück (1) in der linken und rechten Kofferraumverkleidung seitlich (8) beachten. | |||
8 | Kofferraumleuchte links (E18/5) aus der Verkleidung Heckmittelstück (1) nach vorn ausklipsen und durch die Öffnung in der Verkleidung Heckmittelstück (1) führen | Elektrische Steckverbindung an der Kofferraumleuchte links (E18/5) nicht trennen. | |
9 | Endschalter Kofferraumabtrennung zu (S69/10) aus der Verkleidung Heckmittelstück (1) ausklipsen | Elektrische Steckverbindung am Endschalter Kofferraumabtrennung zu (S69/10) nicht trennen. | |
10 | Verkleidung Heckmittelstück (1) vom Heckmittelstück abnehmen | ||
11 | Einbau in umgekehrter Reihenfolge |
Montagekeil
110 589 03 59 00
Handelsübliche Werkzeuge
