Seitenverkleidung im Fond aus-, einbauen

AR68.30-P-4780RFW

Seitenverkleidung im Fond aus-, einbauen

28.11.2018

Typ

253.992/993

Dargestellt an der rechten Fahrzeugseite, mit ausgeblendetem Fondsitz zur besseren Übersicht

1

Seitenverkleidung im Fond

4

Halteklammern

2

Mutter

5

Kantenschutz

3

Mutter

6

Schraube Befestigungsbügel Sitzlehne

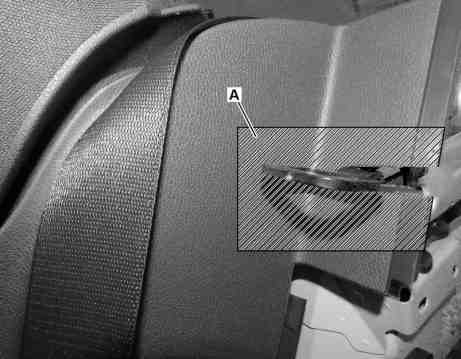

Dargestellt an der rechten Fahrzeugseite

A

Bereich Befestigungsbügel Sitzlehne

 Gefahr

Explosionsgefahr durch Austritt von Wasserstoff oder Überhitzung der Kraftstoffbehälter bei Tätigkeiten an der Wasserstoffanlage. Erfrierungsgefahr für Körperteile durch ausströmendes Gas und durch Berühren der Gas führenden Bauteile beim Entleeren von Kraftstoffbehältern. Erstickungsgefahr durch Einatmen von durch Wasserstoff verdünnter Luft. Verbrennungsgefahr durch hineingeraten in eine unscheinbar blass-blaue Wasserstoffflamme.

AS00.00-Z-0030-01B

Hinweis

Hinweise Brennstoffzellen-System

AH00.00-P-0022-01RFW

 

Aus-, Einbauen

1

Sicherstellen, dass die Voraussetzungen zur Einfahrt in die Werkstatt erfüllt sind.

Hinweis

Voraussetzungen für Einfahrt in die Werkstatt

AH00.00-P-0021-01RFW

2

Das "Protokoll Tanksystem, Brennstoffzelle, Formular" ausdrucken, ausfüllen und gut sichtbar am Fahrzeug anbringen.



OF00.00-P-3000-21RFW

3

Das Sitzkissen im Fond ausbauen.

AR91.12-P-1020LW

4

Linke bzw. rechte Sitzlehne entriegeln und nach vorn klappen.

5

Abdeckung über Gurtendbeschlag unten ausklippen.

6

Verkleidung an der C-Säule ausbauen.

AR68.30-P-4490RFW

7

Einstiegsleiste hinten ausbauen.

AR68.30-P-4100LW

8

Kantenschutz (5) im Bereich der Seitenverkleidung im Fond (1) lösen.

 Einbau: Auf korrekten Sitz des Kantenschutzes (5) achten.

9

Mutter (2) abschrauben.

10

Mutter (3) abschrauben.

11

Unterlage Sitzbank zur Seite legen.

12

Laderaumverkleidung seitlich ausbauen.

AR68.30-P-1180RFW

13

Schraube Befestigungsbügel Sitzlehne (6) lösen.

 Schraube Befestigungsbügel Sitzlehne an Karosserie

*BA91.12-P-1014-03M

14

Seitenverkleidung im Fond (1) im Bereich Befestigungsbügel Sitzlehne (A) mit geeignetem Klebeband abkleben.

 Zum Schutz gegen Beschädigung.

15

Linke bzw. rechte Seitenverkleidung im Fond (1) aus den Halteklammern (4) ausklippen.

Wenn Beanstandungen an den Halteklammern (4) vorliegen,



Halteklammern (4) erneuern.

16

Seitenverkleidung im Fond (1) abnehmen.

17

Einbau in umgekehrter Reihenfolge.

 Fondsitze

Nummer

Benennung

Typ 253

BA91.12-P-1014-03M

Schraube Befestigungsbügel Sitzlehne an Karosserie

M10

Nm

40
