Seitenverkleidung im Fond aus-, einbauen

AR68.30-P-4780MB

Seitenverkleidung im Fond aus-, einbauen

9.7.01

 

Aus-, Einbauen



Vor Öffnen und Schließen der Mitteltür muss die Vorder- und die Fondtür geöffnet werden. Die Mitteltür darf nicht zugedrückt, sondern muss zugeworfen werden



Innenausstattung und Bodenbelag vor Verschmutzung und Beschädigung schützen

1

Linkes bzw. rechtes Sitzkissen (1) der Vis-à-vis-Sitzanlage ausbauen

 Der Ausbau des Fondsitzkissens ist bei Fondsitzanlage und Gegensitzanlage gleich.

AR91.12-P-1020M

2

Linke bzw. rechte Seitenwange (2) im Fond ausbauen

AR68.30-P-4780MA

3

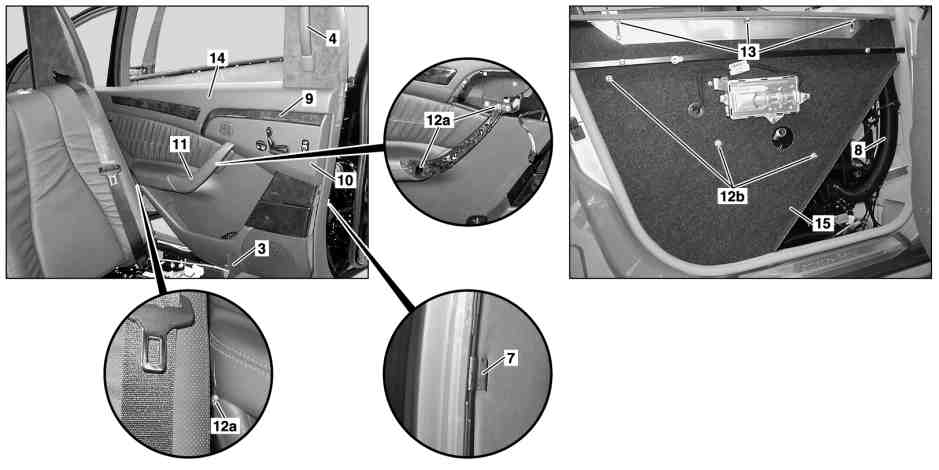

Blende (3) abschrauben

4

Haltegriff (4) an B2-Säule ausbauen

5

Abdeckung (5) an Einstieg Fondtür nach oben abziehen

6

Kantenschutz (6) im Bereich der B2-Säule abziehen und Klammern (7, 5 Stück) aushebeln

7

Lüftungsschlauch (8) am Klimakasten abschrauben

8

Zierleiste (9) aus Türsteuergerät-Blende (10) mit Montagekeil abdrücken

 Montagekeil

*110589035900

9

Griffabdeckung (11) abnehmen

10

Türsteuergerät-Blende (10) abschrauben

11

Elektrische Steckverbindungen am Türsteuergerät trennen und Türsteuergerät-Blende (10) abnehmen

12

Muttern (12a) der Schrauben (12b) herausdrehen

13

Schrauben (12b) ausbauen

14

Muttern (13) abschrauben

15

Seitenverkleidung (14) von Stellblech (15) abnehmen

 Dachverkleidung (16) nicht beschädigen.

16

Elektrische Steckverbindungen und Pneumatikleitungen an Seitenverkleidung (14) trennen

 Einbau: Kabelbinder erneuern.

17

Seitenverkleidung (14) herausnehmen

18

Einbau in umgekehrter Reihenfolge
