Verkleidung an der B-Säule aus-, einbauen

AR68.30-P-4700AK

Verkleidung an der B-Säule aus-, einbauen

7.3.07

 

Aus-, Einbauen

1

Linke oder rechte Einstiegsleiste der Vordertür ausbauen

AR68.30-P-4100AK

2.1

Linke oder rechte Einstiegsleiste der Fondtür ausbauen

Nicht bei Typ 169.3

AR68.30-P-4100AL

3

Vordersitz und dessen Sitzlehne nach vorn verstellen

4

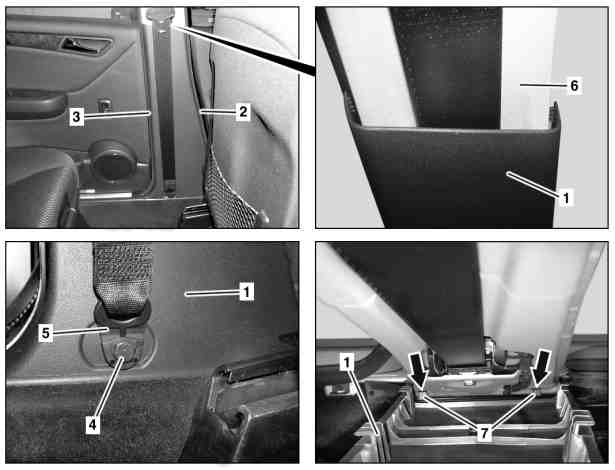

Kantenschutz (2) der Vordertür und Kantenschutz (3) der Fondtür im unteren Bereich der B-Säule lösen

 Einbau: Richtigen Sitz des Kantenschutzes (2) der Vordertür und des Kantenschutzes (3) der Fondtür beachten.

5

Schraube (4) herausschrauben und Gurtendbeschlag (5) abnehmen



*BA91.40-P-1001-01K

6

Verkleidung B-Säule unten (1) im oberen Bereich seitlich nach außen ziehen und nach innen kippen

 Einbau: Richtigen Sitz der Verkleidung B-Säule unten (1) an der Verkleidung B-Säule oben (6) beachten.

7

Verkleidung B-Säule unten (1) nach oben aus den Aussparungen (Pfeile) in der B-Säule herausnehmen

 Einbau: Führungen (7) an der Verkleidung B-Säule unten (1) in die Aussparungen (Pfeile) in der B-Säule einsetzen.

8

Einbau in umgekehrter Reihenfolge

Nummer

Benennung

Typ
169, 245

BA91.40-P-1001-01K

Schraube/Mutter an Gurtendbeschlag

Nm

32
