AR68.30-P-4580Q | Hutablage aus-, einbauen und zerlegen | 24.6.02 |
TYP 209.3 mit CODE (540a) Rollo elektrisch für Heckfenster

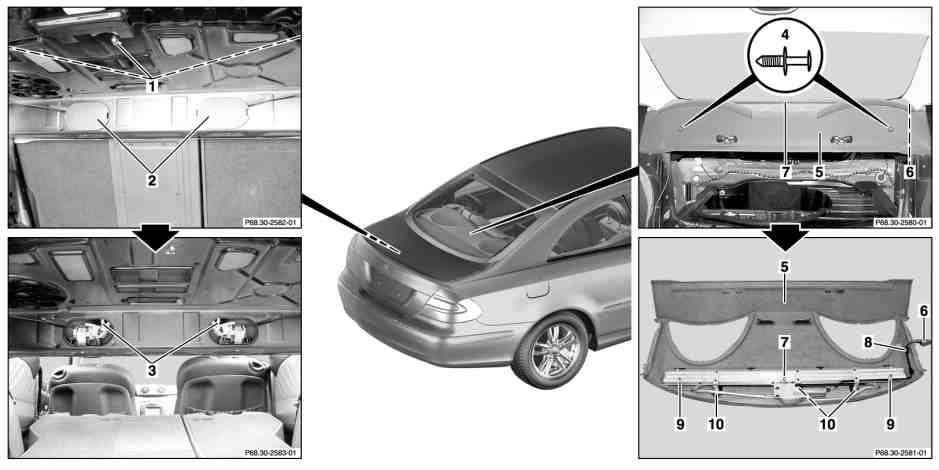

P68.30-2584-09
1 Muttern
2 Abdeckungen
3 Verriegelungskontrollen
4 Spreizklipp
8 Elektrische Leitung
9 Mutter
10 Führungen
5 Hutablage
6 Elektrische Steckverbindung
7 Rollo
Änderungshinweise
| Aus-, Einbauen | ||
1 | Muttern (1) abschrauben | ||
2 | Abdeckungen (2) ausklipsen | ||
3 | Fondsitzlehnen entriegeln und nach vorn klappen | Siehe Betriebsanleitung. | |
4 | Verriegelungskontrollen (3) im Kofferraum aus dem Schloss Fondsitzlehne aushängen | ||
5 | Verkleidungen an der C-Säule ausbauen | ||
6 | Gummipuffer abnehmen | ||
7 | Spreizklipps (4) entfernen | ||
8 | Hutablage (5) bis zur Zugänglichkeit der elektrischen Steckverbindung (6) anheben | ||
9 | Elektrische Steckverbindung (6) trennen | ||
10 | Hutablage (5) mit Rollo (7) herausnehmen | ||
11.1 | Elektrische Leitung (8) von der Hutablage (5) lösen | Nur beim Erneuern der Hutablage (5). | |
Einbau: Elektrische Leitung (8) mit Klebestreifen an der Hutablage (5) fixieren. | |||
12.1 | Muttern (9) lösen | Nur beim Erneuern der Hutablage (5). | |
Einbau: Muttern (9) vorsichtig von Hand anschrauben, um eine Beschädigung der Hutablage (5) zu vermeiden. | |||
13.1 | Rollo (7) abnehmen | Nur beim Erneuern der Hutablage (5). | |
Einbau: Rollo (7) bis zum Anschlag in die Führungen (10) einschieben. | |||
14 | Einbau in umgekehrter Reihenfolge |
Referenzierte Dokumente
- ar6830p4490q Verkleidung an der C-Säule aus-, einbauen
