Verkleidung an der C-Säule aus-, einbauen

AR68.30-P-4490MC

Verkleidung an der C-Säule aus-, einbauen

19.09.2019

Typ

220.175/176/178

mit Code Z04 (Leichtpanzerung)

Typ

220.175/176/178

mit Code Z07 (B7-Panzerung bei Sonderschutzausführung)

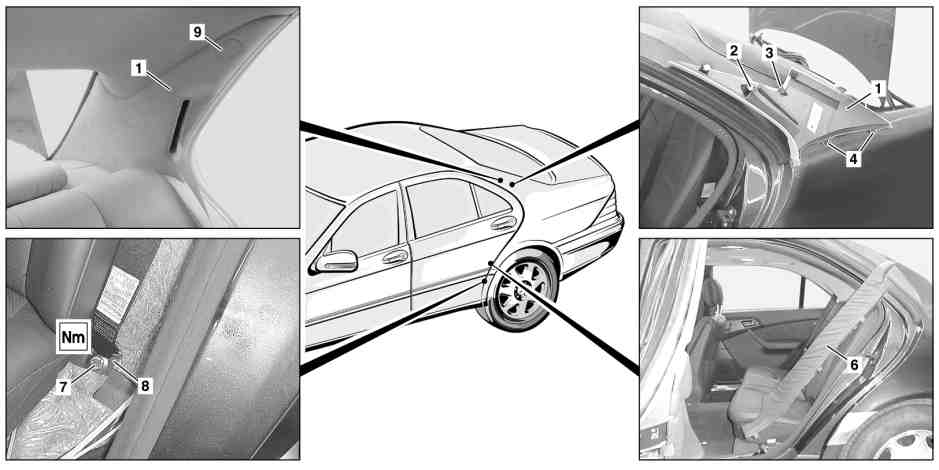

2

Klipp

4

Stecklaschen

8

Gurtendbeschlag

3

Haken

6

Radlaufverkleidung

9

Abdeckung SRS

 

Aus-, Einbauen

1

Kantenschutz im Bereich der Verkleidungen (1 und 6) abziehen

2

Regelventil Lordosenstütze ausbauen

AR91.12-P-1670M

3

Einstiegsleiste innen ausbauen

 Einstiegsleiste ist im Bereich Regelventil Lordosenstütze (Pfeil) verschraubt.

4

Radlaufverkleidung (6) ausbauen

 Mit 3 Schrauben befestigt.

5

Abdeckung SRS (9) ausklippsen und darunterliegende Schraube herausschrauben

6

Verkleidung (1) aus C-Säule ausklippsen


Langkeil direkt an Klipp (2) ansetzen.
Ansonsten kann es zu Beschädigung an der Verkleidung (1) kommen.

 Langkeil

*115589035900

7

Haken (3) an Dachverkleidung ausführen

8

Verkleidung C-Säule (1) mit Stecklaschen (4) aus Hutablage nach vorn herausziehen

9

Schraube (7) am Gurtendbeschlag (8) des Fondsicherheitsgurtes herausschrauben und Gurtband an der Verkleidung (1) herausziehen

 Schraube am Gurtendbeschlag

*BA91.40-P-1001-01A

10

Einbau in umgekehrter Reihenfolge

 Sicherheitsgurte/Gurtstraffer

Nummer

Benennung

TYP 220

BA91.40-P-1001-01A

Schraube am Gurtendbeschlag

Nm

30
