AR68.30-P-4300MC

Dachverkleidung aus-, einbauen

19.09.2019

Typ	220.175/176/178
	mit Code Z04 (Leichtpanzerung)
Typ	220.175/176/178
	mit Code Z07 (B7-Panzerung bei Sonderschutzausführung)

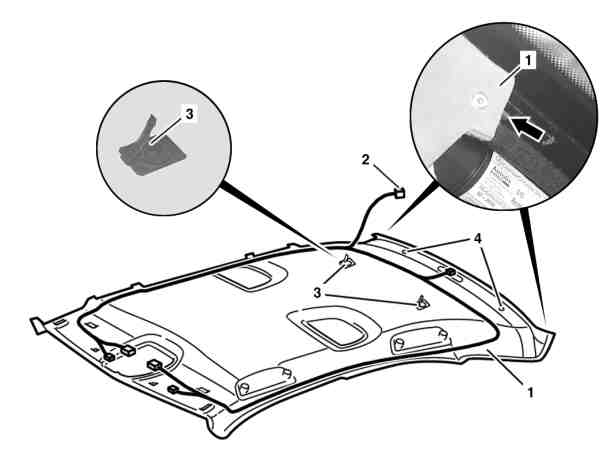

1	Dachverkleidung
2	Steckverbindung Dachverkleidung
3	Klammer
4	Klettverschluss

P68.30-2395-06

 	Aus-, Einbauen
1	Innenseite der Heckscheibe abdecken
	Hinweise zur Vermeidung von Schäden an Scheiben und Fenster von Sonderschutzfahrzeugen	Typ 220.175/176/178 mit Code Z04 (Leichtpanzerung) mit Code Z07 (B7-Panzerung bei Sonderschutzausführung)	AH67.00-P-0003-01FB
2	Verkleidung an der A-Säule ausbauen		AR68.30-P-4050MC
3	Verkleidung an der B-Säule ausbauen		AR68.30-P-4700MC
4	Verkleidung an der C-Säule ausbauen		AR68.30-P-4490MC
5	Hutablage ausbauen	Nur mit CODE Z04 (Leichtpanzerung)	AR68.30-P-4580MC
		Nur mit CODE Z07 (Höchstschutz) bei elektrisch betätigtem Vorhang an der Heckscheibe	AR68.30-P-4580MB
6	Steckverbindung Dachverkleidung (2) rechts unter der Hutablage trennen
7	Klammern (Pfeil) aus C-Säule aushängen	 Klammern (Pfeil) mit Filz abdecken. Ansonsten kann die Heckscheibe beschädigt werden.
8	Klettverschlüsse (4) lösen
9	Kantenschutz der Türausschnitte ausbauen
10	Deckenleuchte hinten ausbauen	Nur mit CODE 220 (Parktronic-System (PTS))
			AR54.65-P-0004B
11	Deckenleuchte im Fond ausbauen	Mit Make-up Spiegel	AR82.20-P-0113M
		Mit kardanischer Innenleuchte	AR82.20-P-0113MC
12	Haltegriffe vorne und hinten ausbauen
13	Sonnenblenden ausbauen
14	Steuergerät Dachbedieneinheit ausbauen		AR82.20-P-1000M
15	Beifahrersitz ausbauen		AR91.10-P-1000M
16	Fahrersitz ganz nach unten fahren und Lehne ablegen
17	Innenspiegel ausbauen		AR68.40-P-0001M
		 Dachverkleidung (1) im vorderen Bereich abstützen. Ansonsten kann sie sonst abknicken.
18	Dachverkleidung (1) aus Klammern (3) aushängen	 Dachverkleidung (1) im Bereich Frontscheibe leicht herunterziehen und nach vorn ziehen.
19	Dachverkleidung (1) durch Fondtür Beifahrerseite herausnehmen
20	Einbau in umgekehrter Reihenfolge
