Laderaumverkleidung seitlich aus-, einbauen

AR68.30-P-1185MEC

Laderaumverkleidung seitlich aus-, einbauen

07.04.2020

Typ

167.3

Änderungshinweise

12.02.2020

Laderaumboden ausbauen hinzugefügt.

Arbeitsschritte 5, 6

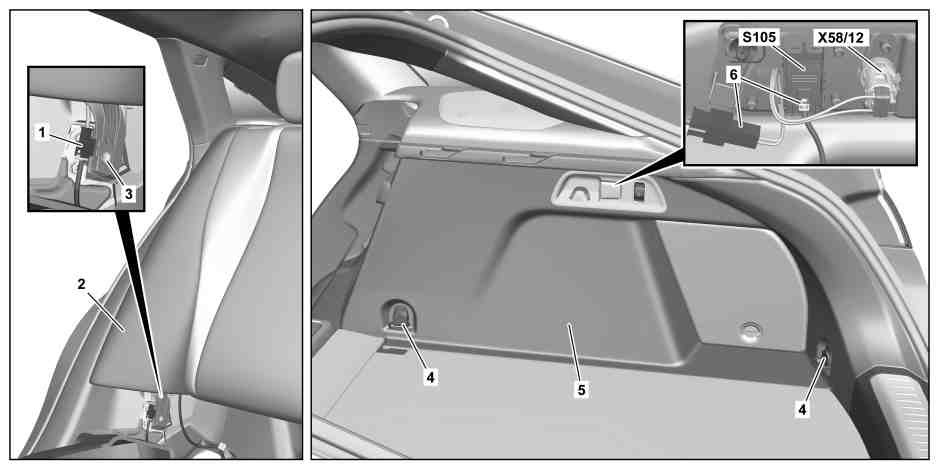

Dargestellt an der rechten Fahrzeugseite mit Code 293 (Sidebags im Fond) und Code 489 (AIRMATIC)

1

Elektrische Steckverbindung

5

Laderaumverkleidung

2

Seitliches Teilstück

6

Elektrische Steckverbindungen

3

Schraube

S105

Schalter Heckabsenkung

4

Lastenverankerung

X58/12

Steckdose Kofferraum

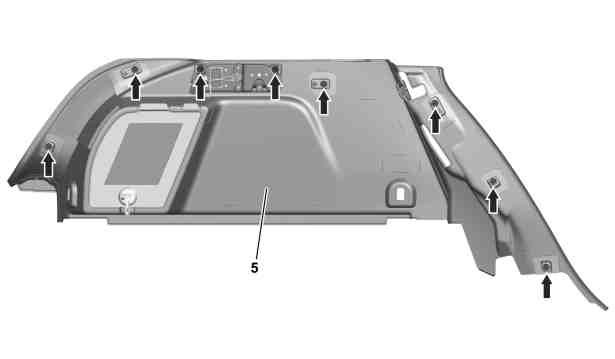

Dargestellt an der rechten Fahrzeugseite

5

Laderaumverkleidung

 Warnung

Verletzungsgefahr durch Klemmen oder Quetschen der Finger beim Aus-, Einbauen und Einstellarbeiten an Hauben, Türen, Deckeln und Schiebedach

Beim Bewegen von Bauteilen dürfen sich keine Körperteile oder Gliedmaßen im Bewegungsbereich befinden.

AS00.00-Z-0011-01A

Hinweis

Hinweise zur Vermeidung von Schäden an elektronischen Bauteilen durch elektrostatische Entladung

AH54.00-P-0001-01A

Hinweise zu HANDS-FREE ACCESS

AH80.61-P-0001-01A

 

Aus-, Einbauen

1

Heckklappe öffnen und Hutablage herausnehmen.

2

Gepäcksicherung im Laderaum ausbauen.

Typ 167.3
mit Code 942 (Laderaum-/Kofferraumpaket)
Typ 167.3
mit Code U40 (Sicherheitsnetz für Gepäckraumabdeckung)

3

Zündung ausschalten und die Senderschlüssel außerhalb der Senderreichweite (mindestens 2 m) aufbewahren.

4

Masseleitung der Bordnetzbatterie abklemmen.

Typ 167.3
mit Code 293 (Sidebag im Fond links und rechts)

AR54.10-P-0009ME

5

Laderaumboden hinten ausklippen, anheben und die elektrische Steckverbindung der Antenne KEYLESS-GO im Laderaum vorn trennen.

Typ 167.317/354

 Die Antenne KEYLESS-GO befindet sich vorn unten am Laderaumboden.

 Langkeil

*115589035900

6

Den Laderaumboden aus dem Fahrzeug herausnehmen.

 Typ 167.317/354
Die Antenne KEYLESS-GO verbleibt am Laderaumboden.

7

Kantenschutz der Heckklappenöffnung im Arbeitsbereich entfernen.

8

Heckmittelstückverkleidung ausbauen.

AR68.30-P-4786ME

9

Kantenschutz der Fondtür im Arbeitsbereich entfernen.

10

Einstiegsleiste hinten ausbauen.

AR68.30-P-4100ME

11

Das Sitzkissen hinten ausbauen.

AR91.12-P-1021ME

12

Elektrische Steckverbindung (1) am seitlichen Teilstück (2) der Sitzlehne trennen.

Typ 167.3
mit Code 293 (Sidebag im Fond links und rechts)

13

Schraube (3) herausdrehen.

 Schraube seitliches Teilstück der Sitzlehne hinten an Halter

*BA91.12-P-1012-03M

14

Seitliches Teilstück (2) der Sitzlehne ausbauen.

15

Sitzlehne im Fond nach vorn klappen.

16

Lastenverankerungen (4) ausbauen.

 Schraube Lastenverankerung an Karosserie

*BA68.50-P-1001-03F

17

Laderaumverkleidung (5) ausklippen (Pfeile).

 Langkeil

*115589035900

18

Elektrische Steckverbindungen (6) trennen.

Bei Ausbau der rechten Laderaumverkleidung (5).


Elektrische Leitungen nicht auf Zug beanspruchen, quetschen oder knicken.
Dies führt zu Beschädigungen an den Leitungen und kann deren Funktion beeinträchtigen.

 Die Anzahl der elektrischen Steckverbindungen (6) variiert je nach Fahrzeugausstattung.

19

Laderaumverkleidung (5) aus dem Fahrzeug herausnehmen.

20

Den Schalter Heckabsenkung (S105) von der rechten Laderaumverkleidung (5) abbauen.

Typ 167.3
mit Code 489 (AIRMATIC)
Beim Erneuern der rechten Laderaumverkleidung (5).

21

Die Steckdose Kofferraum (X58/12) von der rechten Laderaumverkleidung (5) abbauen.

Beim Erneuern der rechten Laderaumverkleidung (5).

 Zange

*169589003700

22

Einbau in umgekehrter Reihenfolge.

 Lastenverankerung

Nummer

Benennung

Typ 167

BA68.50-P-1001-03F

Schraube Lastenverankerung an Karosserie

Nm

24

 Fondsitze

Nummer

Benennung

Typ 167

BA91.12-P-1012-03M

Schraube seitliches Teilstück der Sitzlehne hinten an Halter

M6

Nm

7
