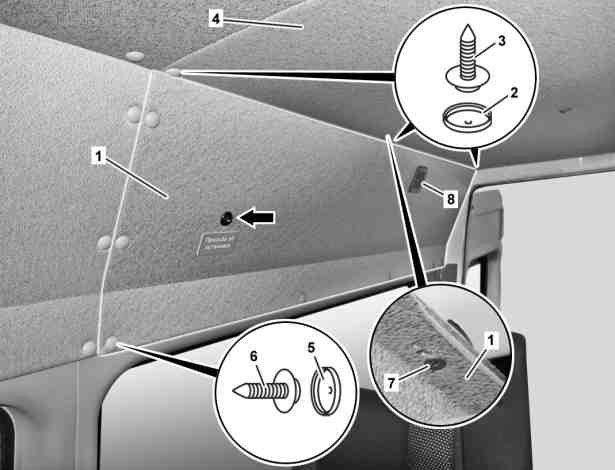

Dargestellt an der rechten Fahrzeugseite |
1 | Dachverkleidung seitlich |
2 | Abdeckkappe |
3 | Schraube |
4 | Dachverkleidung oben |
5 | Abdeckkappe |
6 | Schraube |
7 | Schraube |
8 | Lüftungsgitter |
D68.30-2449-06
| Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum | ||
| Aus-, Einbauen | ||
1 | Abdeckkappen (2) der Schrauben (3) an der Dachverkleidung oben (4) abklippsen | Die Anzahl der Schrauben (3) ist von der Fahrzeugausführung abhängig. | |
2 | Schrauben (3) herausschrauben | ||
3 | Abdeckkappen (5) der Schrauben (6) an der Dachverkleidung seitlich (1) abklippsen | Die Anzahl der Schrauben (6) ist von der Fahrzeugausführung abhängig. | |
4 | Schrauben (6) herausschrauben | ||
5 | Schraube (7) herausschrauben | Dazu muss die Dachverkleidung oben (4) so weit heruntergezogen werden, bis die Schraube (7) zugängig ist. | |
6 | Dachverkleidung seitlich (1) so weit absenken, bis die elektrische Steckverbindung am Schalter Haltesignal (Pfeil) zugängig ist | Beim Ausbau der rechten Dachverkleidung seitlich (1). | |
Helfer zum Halten der rechten Dachverkleidung seitlich (1) notwendig. | |||
7 | Elektrische Steckverbindung am Schalter Haltesignal (Pfeil) trennen | Beim Ausbau der rechten Dachverkleidung seitlich (1). | |
Helfer zum Halten der rechten Dachverkleidung seitlich (1) notwendig. | |||
8 | Dachverkleidung seitlich (1) mit Helfer abnehmen und aus dem Fahrzeug herausnehmen | ||
9 | Schalter Haltesignal (Pfeil) ausbauen | Beim Erneuern der rechten Dachverkleidung seitlich (1). | |
10 | Lüftungsgitter (8) ausbauen | Beim Erneuern der Dachverkleidung seitlich (1). | |
11 | Einbau in umgekehrter Reihenfolge |
Referenzierte Dokumente
- ah6800n000101s Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum
