Dachverkleidung hinten aus-, einbauen

AR68.30-D-7608A

Dachverkleidung hinten aus-, einbauen

05.12.2019

Typ

906.657

mit Code P0E (Mastercode Sprinter Tourer)

Typ

906.657

mit Code P0F (Mastercode Sprinter Tourer 19+1 Inland)

Typ

906.657

mit Code P0G (Mastercode Sprinter Tourer 16+1)

Typ

906.657

mit Code P0H (Mastercode Sprinter Tourer 19+1)

Typ

906.657

mit Code PE4 (Mastercode Bus DCAA Fa. Argen)

Typ

906.657

mit Code PE5 (Mastercode Bus Podestbestuhlung Fa. Argen)

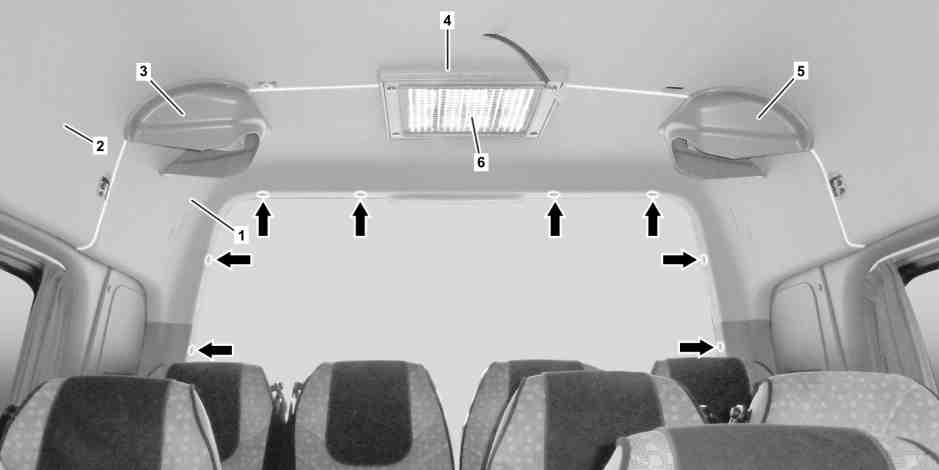

1

Dachverkleidung hinten

3

Verkleidung

5

Verkleidung

2

Dachverkleidung Mitte hinten

4

Halterahmen

6

Serviceklappe

Hinweis

Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

 

Aus-, Einbauen

1

Linkes und rechtes Ablagefach im Fahrgastraum ausbauen

AR68.70-D-1000A

2

Führungsschienen des linken und rechten Ablagefachs im Fahrgastraum ausbauen

AR68.70-D-1001A

3

Hinteres Teilsegment Dachverkleidung Mitte hinten (2) ausbauen

AR68.30-D-7612A

4

Verkleidungen (3, 5) ausbauen

 Hierzu Schrauben herausdrehen.

5

Serviceklappe (6) und den Halterahmen (4) ausbauen

 Hierzu Schrauben herausdrehen.

6

Schrauben im Bereich des ausgebauten Halterahmens (4) herausschrauben

7

Hecktüren öffnen

8

Abdichtrahmen der Hecktüren im Bereich der Dachverkleidung hinten (1) lösen

9

Kappen (Pfeile) abklippen und darunterliegende Schrauben herausschrauben

 Anzahl der Kappen (Pfeile) und der Schrauben kann je nach Ausführung variieren.

 Ausklipser

*452589016300

10

Dachverkleidung hinten (1) seitlich an der Karosserie aushängen und ausbauen

11

Bohrungen, Aussparungen und Öffnungen auf die neue Dachverkleidung hinten (1) übertragen und anbringen

Beim Erneuern der Dachverkleidung hinten (1).

12

Einbau in umgekehrter Reihenfolge
