Rückwandverkleidung unten aus-, einbauen

AR68.30-D-4753TSR

Rückwandverkleidung unten aus-, einbauen

12.02.2019

Typ

907.2

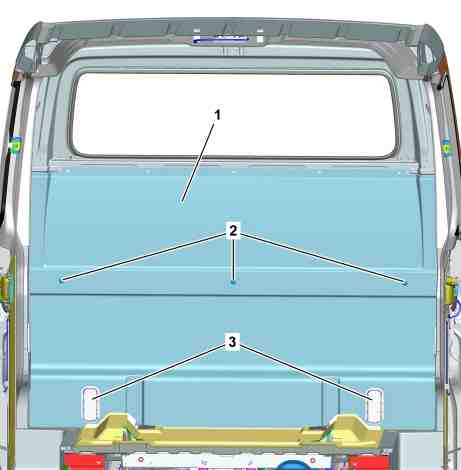

Dargestellt am Typ 907.2 mit Code F35 (Fahrerhausrückwand mit Fenster)

1

Rückwandverkleidung unten

2

Spreizniete

3

Luftkanäle

Hinweis

Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

 

Aus-, Einbauen

1

Rückwandverkleidung oben ausbauen.

AR68.30-D-4751TSR

2

Spreizniete (2) ausbauen.

 Ausklipser

*452589016300

3

Luftkanäle (3) abbauen.

4

Rückwandverkleidung unten (1) von der Rückwand lösen und abnehmen.

5

Einbau in umgekehrter Reihenfolge
