Rückwandverkleidung oben aus-, einbauen

AR68.30-D-4751TSR

Rückwandverkleidung oben aus-, einbauen

12.02.2019

Typ

907.2

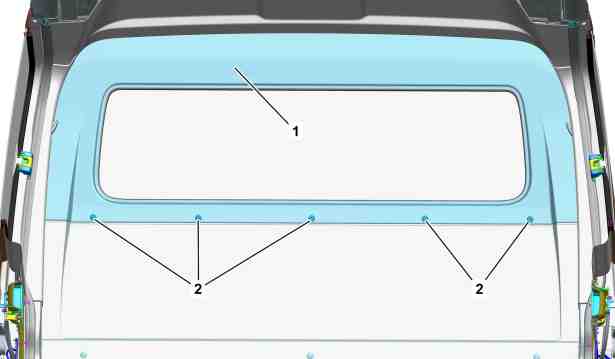

Dargestellt am Typ 907.2 mit Code F35 (Fahrerhausrückwand mit Fenster) und mit Code S92 (Wegfall Bestuhlung Fahrgastraum Doka)

1

Rückwandverkleidung oben

2

Spreizniete

Hinweis

Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

 

Aus-, Einbauen

1

Fondsitzbank lösen, nach vorn kippen und gegen Zurückkippen sichern.

Typ 907.2
außer Code S92 (Wegfall Bestuhlung Fahrgastraum Doka)

AR91.12-D-4025TS

2

Spreizniete (2) ausbauen.

 Ausklipser

*452589016300

3

Rückwandverkleidung oben (1) von der Rückwand lösen und abnehmen.

 Typ 907.2
mit Code F35 (Fahrerhausrückwand mit Fenster)
Einbau: Auf korrekten Sitz der Rückwandverkleidung oben (1) an der Fensterdichtung achten.

4

Einbau in umgekehrter Reihenfolge
