Verkleidung an der C-Säule aus-, einbauen

Typ ar · Thema 68.30 · Version 0100 · 2019-02-12

Gültig für: Typ 907.2

Einordnung

Funktionsgruppe 3 Aufbau › 68 Innenausstattung › 68.30 Verkleidungen, Zierrahmen — Baureihe 907 (Baumuster 2**)

EinPAS 37 Innenausstattung › 37.45 Verkleidung › 37.45.30 Verkleidung Fahrzeuginnenraum/Fahrgastraum — Baureihe 907 (Baumuster 2**)

AR68.30-D-4490TSA

Verkleidung an der C-Säule aus-, einbauen

12.02.2019

Typ

907.2

Verkleidung an der C-Säule aus-, einbauen

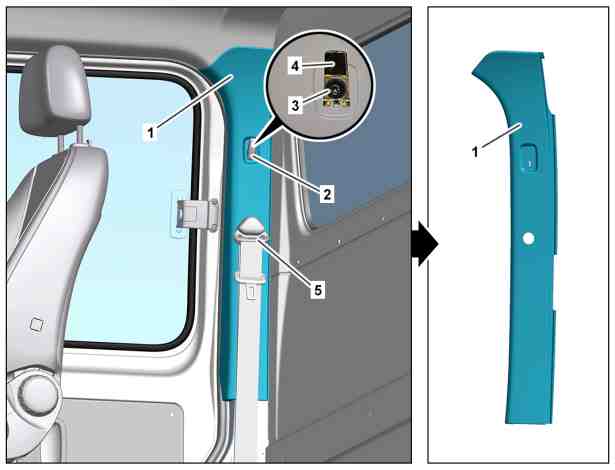

Dargestellt am Typ 907.2 mit Code F35 (Fahrerhausrückwand mit Fenster) und außer Code S92 (Wegfall Bestuhlung Fahrgastraum Doka) auf der rechten Fahrzeugseite

1

C-Säulenverkleidung

2

Abdeckung

3

Schraube

4

Kleiderhaken

5

Gurtumlenker

D68.30-A008-76

Hinweis

Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

Aus-, Einbauen

1

Fondsitzbank lösen, nach vorn kippen und gegen Zurückkippen sichern.

Typ 907.2
außer Code S92 (Wegfall Bestuhlung Fahrgastraum Doka)

AR91.12-D-4025TS

2

Abdeckung (2) abbauen.

3

Schraube (3) herausschrauben und den Kleiderhaken (4) abnehmen.

4

Den Gurtumlenker (5) von der C-Säule abbauen und mit Sicherheitsgurt zur Seite legen.

Typ 907.2
außer Code S92 (Wegfall Bestuhlung Fahrgastraum Doka)

AR91.40-D-0005TS

5

C-Säulenverkleidung (1) von C-Säule lösen und abnehmen.

Auf korrekten Sitz der C-Säulenverkleidung (1) an den Rückwandverkleidungen und am Abdichtrahmen der Fondtür achten.

6

Einbau in umgekehrter Reihenfolge
