Dachverkleidung aus-, einbauen

AR68.30-D-4300CH

Dachverkleidung aus-, einbauen

13.5.15

Typ

900

1

Dachverkleidung innen

4

Schrauben

7

Dachverkleidung seitlich vorn

2

Abdeckung Lichtleiste

5

Befestigungsschiene innen

8

Dachverkleidung seitlich Mitte

3

Schraube

6

Befestigungsschiene seitlich

5

Befestigungsschiene innen

7

Dachverkleidung seitlich vorn

16

Schrauben

6

Befestigungsschiene seitlich

11

Langkeil

5

Befestigungsschiene innen

11

Langkeil

14

Luftschachtabdeckung

6

Befestigungsschiene seitlich

12

Elektrische Steckverbindung

15

Schraube

9

Dachverkleidung seitlich hinten

13

Schrauben

1

Dachverkleidung innen

9

Dachverkleidung seitlich hinten

8

Dachverkleidung seitlich Mitte

14

Luftschachtabdeckung

1

Dachverkleidung innen

10

Schrauben

17

Schraube



Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

 

Aus-, Einbauen

1

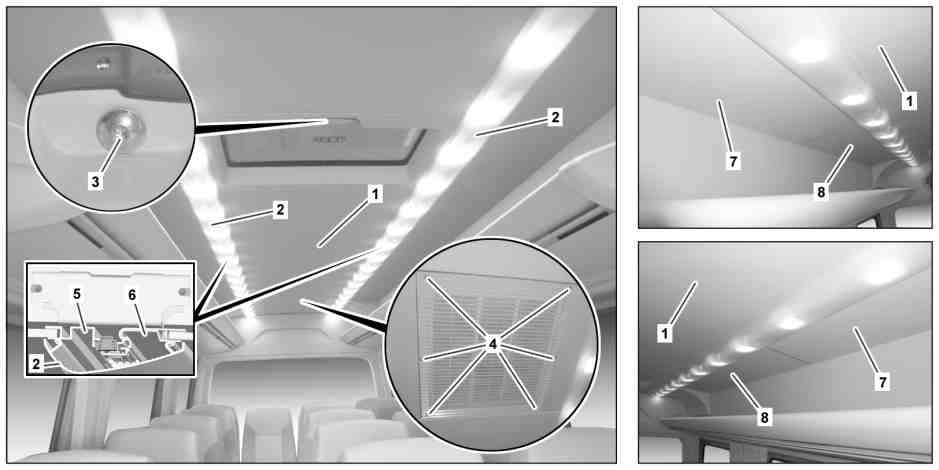

Abdeckung Lichtleiste (2) links und rechts abnehmen


Die Abdeckung Lichtleiste (2) ist vorsichtig abzubauen.
Ansonsten kann es zu Beschädigungen an der Abdeckung Lichtleiste (2) kommen.

 Abdeckung Lichtleiste (2) leicht zusammendrücken und nach unten abziehen.

 Einbau: Abdeckung Lichtleiste (2) außen einhängen, innen zusammendrücken und in Befestigungsschienen seitlich (6) und Befestigungsschienen innen (5) einrasten lassen.

2

Schraube (3) an der Aussparung für Dachluke herausschrauben

3

Schrauben (4) herausschrauben und Lüftungsgitter abnehmen

4

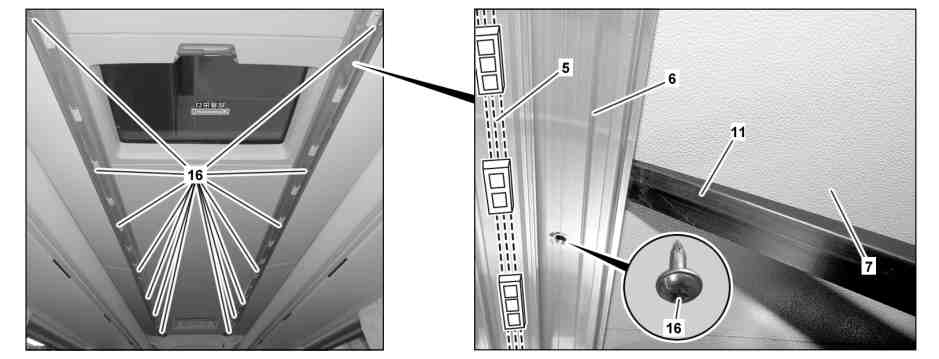

Schrauben (16) aus beiden Befestigungsschienen seitlich (6) herausschrauben

5

Befestigungsschienen seitlich (6) aus Befestigungsschienen innen (5) mit Langkeil (11) ausklippen

 Langkeil

*115589035900

6

Befestigungsschienen seitlich (6) 90° nach unten schwenken und von Befestigungsschienen innen (5) abnehmen

 Helfer erforderlich.
Dachverkleidung vorn leicht nach unten ziehen.

7

Elektrische Steckverbindung (12) an der Lichtleiste links und rechts trennen

8

Schrauben (13) herausschrauben

9

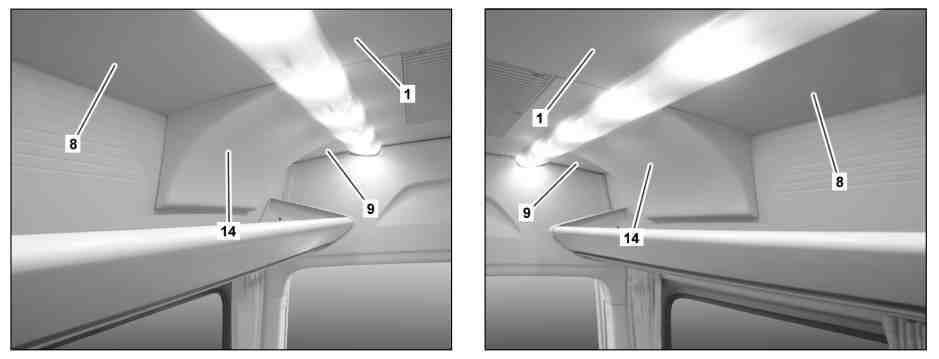

Luftschachtabdeckung (14) links und rechts nach unten schwenken und abnehmen


Die Luftschachtabdeckungen (14) sind vorsichtig abzubauen.
Ansonsten kann es zu Beschädigungen an den Luftschachtabdeckungen (14) kommen.

10

Schrauben (15) herausschrauben

11

Dachverkleidungen seitlich hinten (9), Dachverkleidungen seitlich Mitte (8) und Dachverkleidungen seitlich vorn (7) abnehmen

 Einbau: Klebefolien an den Rückseiten der Dachverkleidungen seitlich vorn (7), den Dachverkleidungen seitlich Mitte (8) und den Dachverkleidungen seitlich hinten (9) auf Beschädigung prüfen, ggf. ersetzen.

 Langkeil

*115589035900

12

Schrauben (17) herausschrauben

13

Schrauben (10) aus Befestigungsschienen innen (5) herausschrauben

 Zwei Helfer zum Sichern der Dachverkleidung innen (1) erforderlich.

14

Dachverkleidung innen (1) komplett aus dem Fahrzeug herausführen

 Zwei Helfer erforderlich.

15

Einbau in umgekehrter Reihenfolge
