Ablagefach über Dachverkleidung vorn aus-, einbauen

Typ ar · Thema 68.30 · Version 0100 · 2018-05-02

Gültig für: Typ 907.6, 910.6

Einordnung

Funktionsgruppe 3 Aufbau › 68 Innenausstattung › 68.30 Verkleidungen, Zierrahmen — Baureihe 907 (Baumuster 6**) · Baureihe 910 (Baumuster 6**)

EinPAS 37 Innenausstattung › 37.55 Ablagen/Behälter/Halter › 37.55.40 Gepäckablage/Ablagefach/Staufach/Behälter — Baureihe 907 (Baumuster 6**) · Baureihe 910 (Baumuster 6**)

AR68.30-D-0015TS

Ablagefach über Dachverkleidung vorn aus-, einbauen

02.05.2018

Typ

907.6, 910.6

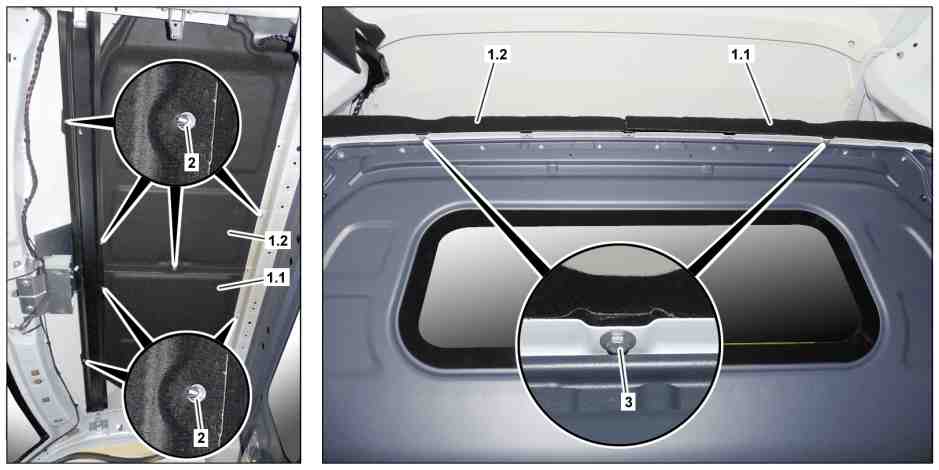

Ablagefach über Dachverkleidung vorn aus-, einbauen

D68.30-2524-79

1.1

Teilstück Ablagefach rechts

2

Mutter

1.2

Teilstück Ablagefach links

3

Schraube

Hinweis

Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

Aus-, Einbauen

1

Dachverkleidung vorn ausbauen.

AR68.30-D-7607TS

2

Muttern (2) abschrauben.

3

Schrauben (3) herausschrauben.

4

Teilstück Ablagefach rechts (1.1) ausbauen.

5

Teilstück Ablagefach links (1.2) ausbauen.

6

Einbau in umgekehrter Reihenfolge.
