209 589 03 23 00
Schnittschablonen
Schweißpunktfräser
201 589 00 51 00
Handelsübliche Werkzeuge
Nummer | Bezeichnung | |
WH58.30-Z-1002-01A | Kugelfräser, Ø 12 mm | |
WH58.30-Z-1006-01A | Schweißpunktlöser Vario Drill WS 91 | |
WH58.30-Z-1001-03A | Runddrahtbürste, gezopft, Ø 70 mm | |
WH58.30-Z-1024-04A | Schleifblatt, Ø 115 mm, 80m/s, (max. 13.250 /min) | |
WH58.30-Z-1004-20A | Heißluftpistole |
Werkstatt-Einrichtungen
WE58.40-Z-1001-03A | Bohrmaschine (Elektr./Druckluft) |
WE58.40-Z-1002-03A | Geradschleifer (Elektr./Druckluft) |
WE58.40-Z-1003-03A | Winkelschleifer (Elektr./Druckluft) |
WE58.40-Z-1004-03A | Karosseriesäge (Elektr./Druckluft) |
WE58.40-Z-1005-03A | Naß-/Trockensauger |
WE58.40-Z-1001-05A | Zweisäulen-Hebebühne |
Reparaturmittel
Nummer | Bezeichnung | Bestell-Nummer |
BR00.45-Z-1001-07A | Zinkstaubfarbe-punktschweißbar | A 000 986 34 42 |
P63.50-2500-09
1 Die Trennstelle mit Schnittschablone anreißen und trennen (Bereich A).
Darunterliegende C-Säule nicht beschädigen.
P63.50-2509-09
2 Schweißpunkte freilegen und mit Schweißpunktfräser abfräsen (Bereiche B, C, D und E).
P63.50-2510-09
3 Schweißpunkte freilegen und mit Schweißpunktfräser abfräsen (Bereiche F, G, H und M).
P63.50-2518-09
4 Schweißpunkte freilegen und mit Schweißpunktfräser abfräsen (Bereiche I, J, K und L).
P63.50-2519-08

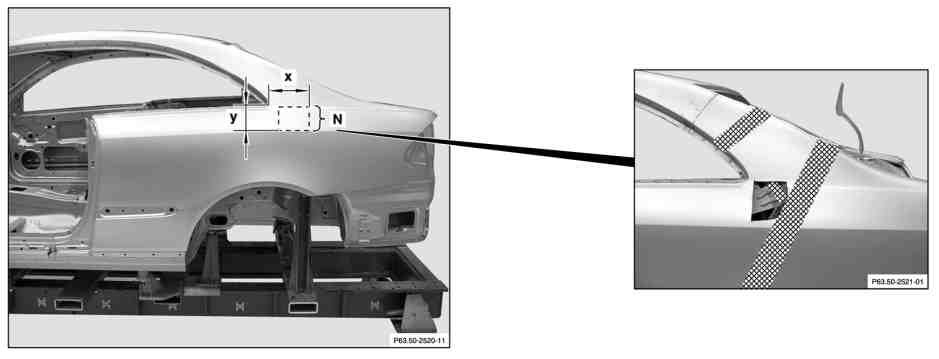

5 Am Hinterkotflügel Grobschnittstelle anreißen und trennen (Bereich N).
Maß X ca. 120 mm Mass Y ca. 140 mm
Darunterliegendes Schaumteil nicht beschädigen.
6 Teilstück von Hinterkotflügel abnehmen.
7 Hinterkotflügel in den karierten Bereichen mit Heißluftfön anwärmen.
8 Karierte Bereiche sind ausgeschäumt und verklebt.
9 Hinterkotflügel abnehmen.
P63.50-2527-09
10 Anschlussflächen in den karierten Bereichen blankschleifen. Punktflansche beidseitig blankschleifen.
11 Schleif- und Bohrspäne mit Naß-/Trockensauger entfernen.
12 Innenseiten der Punktflansche und Klebefläche mit Zinkstaubfarbe streichen.
P63.50-2528-01
13 Hinterkotflügel im Bereich der C-Säule oben mit der Karosseriesäge zuschneiden und mit der Absetzzange nach innen absetzen (Pfeile).
