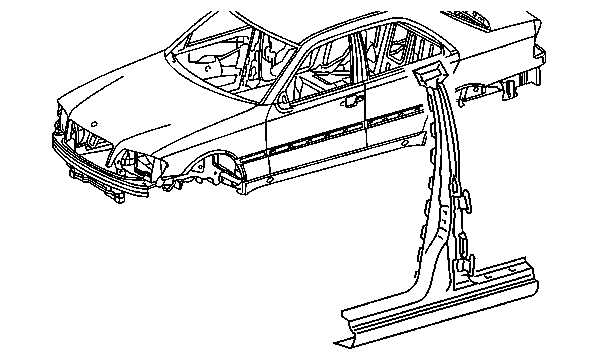

Seitenschaden Mitte

AR63.10-P-0550E

Seitenschaden Mitte

28.5.93



Ausbauen



Allgemeine Hinweise zur Karosseriereparatur

Alle Typen

AH60.00-N-0001-01A

 Gefahr!

Explosionsgefahr durch Entzünden, Vergiftungsgefahr durch Einatmen und Einnehmen von Kraftstoff sowie Verletzungsgefahr durch Haut- und Augenkontakt mit Kraftstoff.

Feuer, Funken, offenes Licht und Rauchen verboten.
Kraftstoffe nur in geeignete und entsprechend gekennzeichnete Behältnisse einfüllen.

Beim Umgang mit Kraftstoff Schutzkleidung tragen.

AS47.00-Z-0001-01A

1

Kraftstoffbehälter ausbauen



Richtlinien zum Ausbau des Kraftstoffbehälters bei Schweißarbeiten an Karosserien

Alle Typen

AH60.00-P-3000-01Z

2

Vordertür links ausbauen

AR72.10-P-0500E

3

Fondtür links ausbauen

AR72.12-P-0600E

4

Vordersitz ausbauen

AR91.10-P-1000E

5

Fondsitz und Fondlehne ausbauen

AR91.12-P-1700E

6

Anbauteile im Bereich der Reparaturstelle ausbauen

7

Anbauteile die im Fahrzeug verbleiben abdecken

 Im Reparaturbereich

8

Celette-Richtbank Modultraversen rüsten

AR60.10-P-1050E

9

Richtbank mit Richtwinkelsatz rüsten

Die dem Richtwinkelsatz beigefügten Aufbaupläne beachten!

AR60.10-P-1070E

Richtwinkelsatz Celette

*WE58.40-Z-1009-01E

Richtwinkelsatz Car-Bench

*WE58.40-Z-1001-01A

 Typ 202.026/029/033/086/089/093

Zusätzlich Ergänzungsrichtwinkelsatz Motor 112, 113 verwenden! Siehe

Typ 202, 208 mit Motor 112, 113

Ergänzungsrichtwinkelsatz Celette

*WE58.40-Z-1012-01A

Typ 202, 208 mit Motor 112, 113

Ergänzungsrichtwinkelsatz Car-Bench

*WE58.40-Z-1013-01A

10

Fahrzeug mit Zweisäulenheber auf Richtbank setzen und befestigen

11

Portalwinkelsatz seitlich aufbauen

AR60.20-P-1700E

12

B-Säule mit Längsträger seitlich abtrennen

AR63.20-P-0550-01E

 Schweißpunktfräser

*201589005100

 Portalrahmen

*129589032300

 Schablone

*202589022300

 Schablone

*202589022300

 Satz Prüf- und Einschweißlehren

*202589132300

 Multi-Z-Elemente MZ 260

*140589262300



Hinweise zur B-Säulenreparatur

Typ 202.0, 202.1

AH63.20-P-0550-01E

13

B-Säule mit Längsträger seitlich zum Einbau vorbereiten

AR63.20-P-0550-04A



Einbauen

 Gefahr!

Lebensgefahr durch Hochspannung beim Elektroschweißen. Explosionsgefahr durch Schweißen im Bereich von leicht entzündlichen Stoffen. Verletzungsgefahr durch Schweißspritzer und UV-Licht beim Schweißen. Vergiftungsgefahr durch Einatmen von Schweißdämpfen

Isolierende Unterlagen benutzen. Schutzkleidung, Schutzbrille und Schutzmaske tragen. Leicht entzündliche Stoffe aus dem Gefahrenbereich entfernen. Absauganlage verwenden.

AS00.00-Z-0007-01A



Maßnahmen zur Vermeidung von Schäden an Fahrzeugen oder Bauteilen bei elektrischen Schweißarbeiten

Alle Typen

AH00.00-N-0005-01A

14

B-Säule mit Längsträger seitlich einbauen und einschweißen

AR63.20-P-0550-03E

15

Reparaturbereiche säubern und mit MB-2K Grundierfüller grundieren

16

Serienmäßige Abdichtungen mit MB-Karosserieabdichtmittel ergänzen

 Nahtabdichtungen nach Reparaturen

AR97.10-P-4000E

17

Serienmäßigen Unterbodenschutz durch MB-Dauerunterbodenschutz ergänzen

 Dauerunterbodenschutz

AR97.20-P-0500A

18

B-Säule, Längsträger seitlich und angrenzende Flächen lackieren

19

Hohlraumkonservierung ergänzen

20

Ausgebaute Anbauteile einbauen

Nummer

Bezeichnung

WH58.30-Z-1002-01A

Kugelfräser, Ø 12 mm

WH58.30-Z-1003-01A

Elektrodenfräser

WH58.30-Z-1006-01A

Schweißpunktlöser Vario Drill WS 91

WH58.30-Z-1002-02A

Lochzange Ø 7 mm

WH58.30-Z-1001-03A

Runddrahtbürste, gezopft, Ø 70 mm

WH58.30-Z-1021-04A

Trennscheibe, Ø 65 mm, 80m/s, (max. 23.500 /min)

WH58.30-Z-1024-04A

Schleifblatt, Ø 115 mm, 80m/s, (max. 13.250 /min)

WE58.40-Z-1001-01A

Car-Bench Richtwinkelsatz 82415 (Typ 202)

WE58.40-Z-1012-01A

Celette Richtwinkelsatz 7202.309 (Typ 202, 208 mit Motor 112, 113), als Ergänzung zu 7202.300 (Typ 202)

WE58.40-Z-1013-01A

Car-Bench Richtwinkelsatz 82 426 (Typ 202, 208 mit Motor 112, 113), als Ergänzung zu 82 415, (Typ 202)

WE58.40-Z-1001-01E

Celette-Richtbank

WE58.40-Z-1002-01E

Celette Richtgerät

WE58.40-Z-1003-01E

Car-Bench Richtbank

WE58.40-Z-1004-01E

Car-Bench Richthebebühne

WE58.40-Z-1005-01E

Car-Bench Richtgerät

WE58.40-Z-1007-01E

Celette Modultraversensatz 955.940

WE58.40-Z-1008-01E

Celette Zusatztraverse 955.908

WE58.40-Z-1009-01E

Celette Richtwinkelsatz 7202.300

WE58.40-Z-1010-01E

Car-Bench Universal-Quertraversensatz A 296

WE58.40-Z-1011-01E

Car-Bench Universal-Quertraversensatz A 296/15 (alle Traversen 1500 mm lang)

WE58.40-Z-1001-02A

Schutzgasschweißgerät

WE58.40-Z-1002-02A

Punktschweißgerät

WE58.40-Z-1001-03A

Bohrmaschine (Elektr./Druckluft)

WE58.40-Z-1002-03A

Geradschleifer (Elektr./Druckluft)

WE58.40-Z-1003-03A

Winkelschleifer (Elektr./Druckluft)

WE58.40-Z-1004-03A

Karosseriesäge (Elektr./Druckluft)

WE58.40-Z-1001-05A

Zweisäulen-Hebebühne
