ar4640b0100b

Lenkstange aus-, einbauen

Typ ar · Thema 46.40 · Version 0101 · 2020-03-31

Gültig für: Lenkgetriebe 766 im Typ 384.065/078/201/223 Lenkgetriebe 766.584 im Typ 368.0/1

Einordnung

Funktionsgruppe 2 Fahrwerk › 46 Lenkung › 46.40 Lenkgestänge — Baureihe 368 (Baumuster 0**, 1**) · Baureihe 384 (Baumuster 065, 078, 201, 223)

EinPAS 22 Lenkung › 22.15 Servolenkung › 22.15.43 Lenkhebel/Lenkstange/Spurstange/Dämpfer — Baureihe 368 (Baumuster 0**, 1**) · Baureihe 384 (Baumuster 065, 078, 201, 223)

Gilt auch für Motoren/Getriebe: 766 ***, 766 584

AR46.40-B-0100B

Lenkstange aus-, einbauen

11.03.2020

Lenkgetriebe	766 im Typ 384.065/078/201/223
Lenkgetriebe	766.584 im Typ 368.0/1

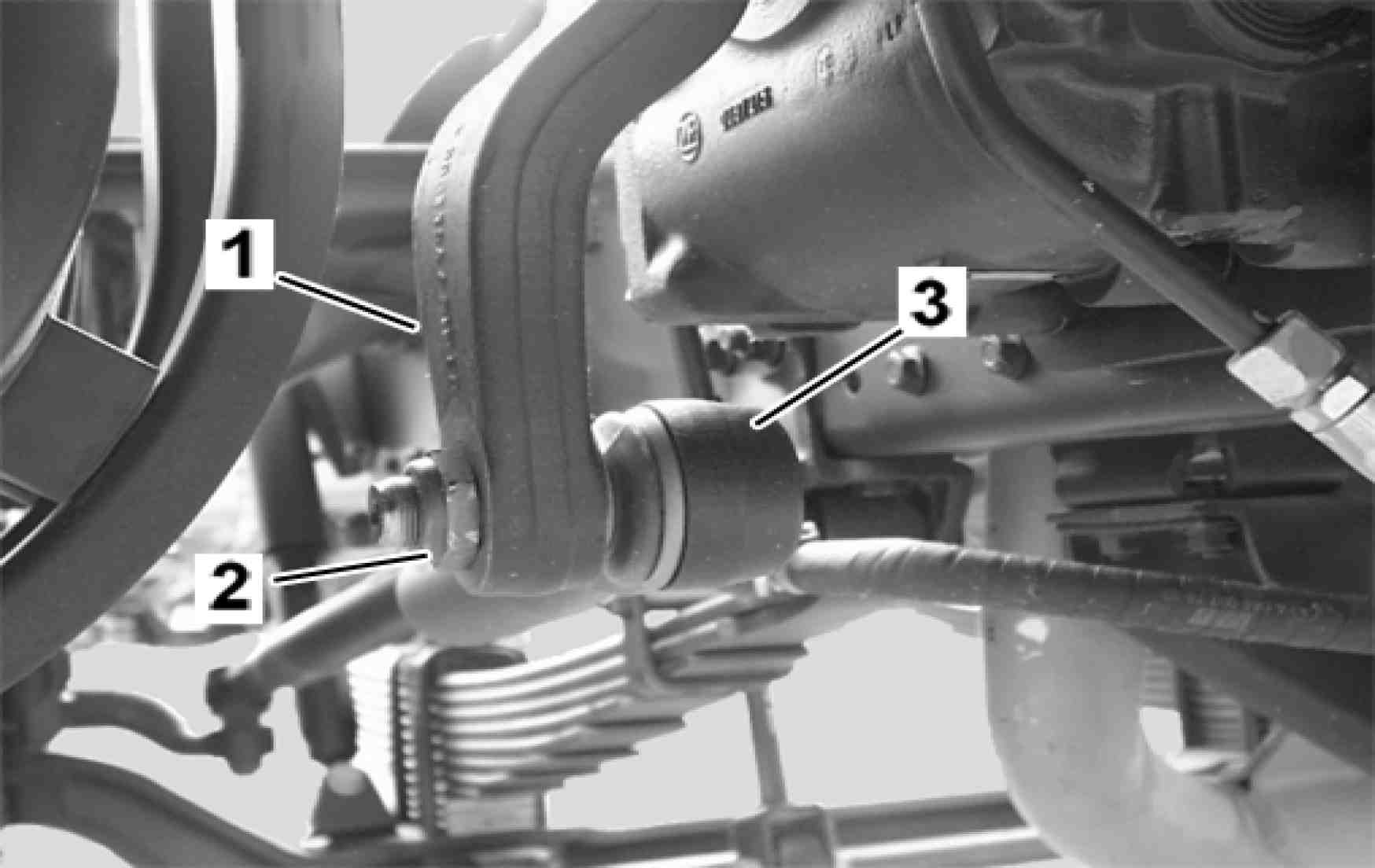

Lenkstange aus-, einbauen

1	Lenkstockhebel
2	Sicherungsmutter
3	Lenkstange

B46.20-0059-01

	Ausbauen
1	Die Sicherungsmutter (2) am Lenkstockhebel (1) und am Lenkhebel der Vorderachse lösen	 Dabei die Mutter nicht herausnehmen, da die Lenkstange zusammen mit dem Abzieher sich lösen kann, was Schaden verursachen kann.
2	Die Lenkstange (3) am Lenkstockhebel (1) und am Lenkhebel lösen	 Die Lenkstange löst sich plötzlich.
		 Abzieher	*601589043300
3	Die Sicherungsmutter (2) und die Lenkstange (3) ausbauen
	Einbauen
4	Die Lenkstange (3) am Lenkstockhebel (1) und am Lenkhebel der Vorderachse einbauen	 Wenn eine neue Lenkstange eingebaut wird, ggf. die Mittelstellung der Lenkung am Lenkgetriebe prüfen und einstellen.
5	Die Sicherungsmutter (2) anziehen	 .Lenkgestänge am Lenkstockhebel	*BA46.40-B-1001-06A

 Lenkstange

Nummer	Benennung			Typ 368.0/1, 382.1, 384.0/2/3, 634.0, 685.203, 979.2
BA46.40-B-1001-06A	Lenkgestänge am Lenkstockhebel	M18x1,5	Nm	170
		M20x1,5	Nm	225
		M24x1,5	Nm	280

Lenkstange aus-, einbauen

601 589 04 33 00

Abzieher
