Elektromotor Lenkhilfe aus-, einbauen · ar4635p1002rr · Mercedes-Benz WIS

AR46.35-P-1002RR

Elektromotor Lenkhilfe aus-, einbauen

9.2.07

TYP 452.3 /4 mit CODE (V26) Servolenkung EPS (FFO)

P46.35-2014-06

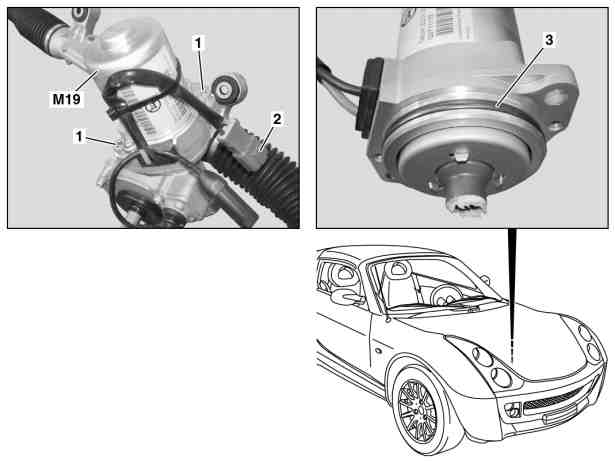

1 Schrauben Motor Lenkhilfe

2 Elektrische Steckverbindung

3 Dichtring

M19 Motor Lenkhilfe

 Gefahr!	Verletzungsgefahr durch Schnitt- bzw. Schürfwunden an scharfkantigen Fahrzeugteilen	Bei Arbeiten an bzw. im Bereich von scharfen, unentgrateten Fahrzeugteilen stets Schutzhandschuhe tragen. Reparaturbleche entgraten.	AS00.00-Z-0017-01A
	Prüfen
1	Fehlerspeicher auslesen	 Gegebenenfalls Fehler in den Steuergeräten beheben.
	STAR DIAGNOSIS anschließen, Fehlerspeicher auslesen		AD00.00-P-2000-04RR
		Diagnose-System STAR DIAGNOSIS
	Ausbauen
2	Gepäckraumwanne ausbauen
3	Batterie ausbauen		AR54.10-P-0005RR
4	Schrauben Motor Lenkhilfe (1) an Zahnstangenlenkung herausdrehen
5	Elektrische Steckverbindung (2) dekontaktieren	 Kabelbinder lösen.
6	Motor Lenkhilfe (M19) aus der Zahnstangenlenkung entfernen	 Beim Herausziehen vom Motor Lenkhilfe (M19) besteht Verletzungsgefahr, weil sich der Motor Lenkhilfe (M19) beim Herausziehen plötzlich löst.
		 Darauf achten, dass kein Schmutz in die Aufnahme Motor Lenkhilfe an der Zahnstangenlenkung gelangt.
7	Dichtring (3) entfernen
	Einbauen
8	Dichtring (3) einsetzen	 Dichtring (3) muss erneuert werden.
		 Zur Einbauerleichterung vom Dichtring (3) ein geeignetes Schmiermittel verwenden.
9	Motor Lenkhilfe (M19) in Zahnstangenlenkung einsetzen	 Auf Sauberkeit achten.
		 Motor Lenkhilfe (M19) vorsichtig in Zahnstangenlenkung einsetzen.
		 Auf Verzahnung und Befestigung vom Leitungshalter achten
10	Schrauben Motor Lenkhilfe (1) an Zahnstangenlenkung eindrehen		*BA46.20-P-1005-01G
11	Elektrische Steckverbindung (2) kontaktieren	 Mit Kabelbinder fixieren.
		 Die Leitung muss so verlegt und fixiert werden, dass Beschädigungen und Vibrationsgeräusche auszuschließen sind.
12	Batterie einbauen		AR54.10-P-0005RR
13	Gepäckraumwanne einbauen
	Steuergerät programmieren
14	Lenkwinkelsensor kalibrieren	 Anweisungen im DAS folgen.
	STAR DIAGNOSIS anschließen, Fehlerspeicher auslesen		AD00.00-P-2000-04RR
		Diagnose-System STAR DIAGNOSIS

 Lenkgetriebe

Nummer	Benennung		Typ 452.3/4


BA46.20-P-1005-01G	Schraube Elektromotor an Zahnstangenlenkung	Nm	16

Referenzierte Dokumente

ad0000p200004rr STAR DIAGNOSIS anschließen, Fehlerspeicher auslesen
ar5410p0005rr Batterie aus-, einbauen
as0000z001701a Verletzungsgefahr durch Schnitt- bzw. Schürfwunden an scharfkantigen Fahrzeugteilen
