Lenkmittelstellung am Lenkgetriebe prüfen, einstellen

AR46.20-B-3015D

Lenkmittelstellung am Lenkgetriebe prüfen, einstellen

15.03.2019

Typ

958.184/186

Änderungshinweise

11.03.2019

Mutter am Lenkungsarm

BA46.20-B-1002-01C

1

Lenkspindel

2

Lenkgetriebe

4

Getriebewelle

9

Manschette

A

Achsemarkierung

B

Gehäusemarkierung

2

Lenkgetriebe

3

Lenkstockhebel

X

Markierung am Lenkstockhebel

Y

Markierung an Lenkwelle

5

Lenkrad

6

Mutter

7

Deckel

8

Lenkachse

 Warnung

Verletzungsgefahr durch Klemmen oder Quetschen, im Extremfall durch Abscheren von Gliedmaßen bei Eingriffen in die Mechanik

Beim Bewegen von Bauteilen dürfen sich keine Körperteile oder Gliedmaßen im Bewegungsbereich der Mechanik befinden.

AS00.00-Z-0009-01A

Hinweis

Hinweise zu selbstsichernden Schrauben und Muttern

AH00.00-N-0001-01A



Prüfen

1

Fahrzeug heben und ihn auf Stützböcke abstützen

2

Lenkung in der Mittelstellung drehen

3

Position der Markierungen (X, Y) am Lenkstockhebel (3) und an der Lenkwelle (2) überprüfen

 .Mutter am Lenkungsarm

*BA46.20-B-1002-01C

Die Markierungen am Lenkstockhebel (3) und an der Lenkwelle (2) sollen übereinstimmen. Bei Bedarf:



Position der Markierungen richtigstellen, indem die Position der Lenkstockhebel (3) geändert wird.

Lenkstockhebel am Lenkgetriebe ab-, anbauen

AR46.40-B-2000-01XB

4

Gerade Position am Lenkgetriebe (2) überprüfen

AR46.10-B-0400-06XB

 Die Markierungen (A, B) am Lenkgetriebe (2) sollen übereinstimmen, wenn die Räder des Fahrzeugs ausgerichtet sind. Für die nachstehende Arbeitsschritten, bei denen weitere Markierungen kontrolliert werden, soll die Übereinstimmungsposition der Markierungen am Lenkgetriebe unverändert bleiben.

5

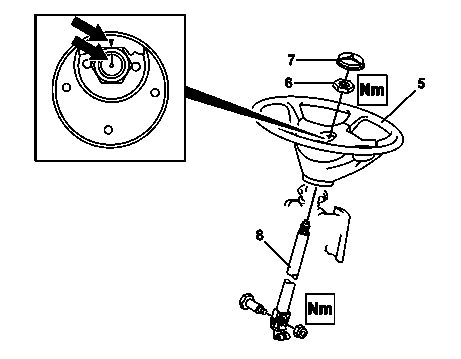

Markierung (Pfeile) der Lenkwelle (8) und des Lenkrads (5) überprüfen

 Um die Markierung an der Lenkwelle (8) und am Lenkrad (5) zu überprüfen, muss man den Deckel herausnehmen (7). Die Markierungen (Pfeile) müssen übereinstimmen.

 Befestigungsmutter der Lenkung

*BA46.10-B-1001-05A

Wenn Justierungen benötigt werden:



Mutter (6) und Lenkrad (5) ausbauen. Lenkrad (5) erneut so einbauen, dass die Markierungen übereinstimmen, und dann die Mutter festziehen.

6

Ausrichtung der Vorderachse messen

AR40.20-B-0100TA

 Nur wenn die Lenkstockhebel (3) von der Lenkwelle (2) ausgebaut und danach eingebaut wurde.

 Lenkrad, Lenkstock, Lenkachse

Nummer

Benennung

Typ 382.1, 384.0, 634.0, 688.1/2, 693, 694.0, 695.0/3, 696.0/3, 958.0/1/2/4, 979.2

BA46.10-B-1001-05A

Befestigungsmutter der Lenkung

M22X1,5

Nm

60

M20x1,5

Nm

65

Nm

-

 Lenkgetriebe

Nummer

Benennung

Lenkgetriebe 766.464/472/473/477/479/496/498/511/56/581/583/584/586

BA46.20-B-1002-01C

Mutter am Lenkungsarm

Nm

700...770
