Bremsanlage entlüften

AR42.10-I-0010A

Bremsanlage entlüften

16.1.06

 Gefahr!

Vergiftungsgefahr durch Einnehmen von Bremsflüssigkeit. Verletzungsgefahr durch Haut- und Augenkontakt mit Bremsflüssigkeit

Bremsflüssigkeit nur in geeignete und entsprechend gekennzeichnete Behältnisse einfüllen. Beim Umgang mit Bremsflüssigkeit Schutzkleidung und Schutzbrille tragen.

AS42.50-Z-0001-01A

1

Verschlussdeckel (1) des Vorratsbehälters abschrauben



Hinweise Bremsflüssigkeit

Alle Typen

AH42.50-P-0001-01A

2

Alte Bremsflüssigkeit mit einer Spritzflasche absaugen

Spritzflasche

*WH58.30-Z-1001-16A



Hinweise Bremsflüssigkeit

Alle Typen

AH42.50-P-0001-01A

3

Anschlussstück des Entlüftergeräts am Vorratsbehälter anschrauben und Druckschlauch aufstecken

 Arbeitsdruck des Entlüftergeräts siehe Betriebsanleitung.

*BF42.00-N-1001-01C

 Bremsflüssigkeit nach Betriebsstoff-Vorschrift.



Blatt 331.0

BB00.40-P-0331-00A

 Entlüftergerät, pneumatisch

*WH58.30-Z-1001-24A

 Elektrisches Bremsflüssigkeits-Wechsel-/Entlüftergerät

*WH58.30-Z-1003-24A



Hinweise Bremsflüssigkeit

Alle Typen

AH42.50-P-0001-01A

4

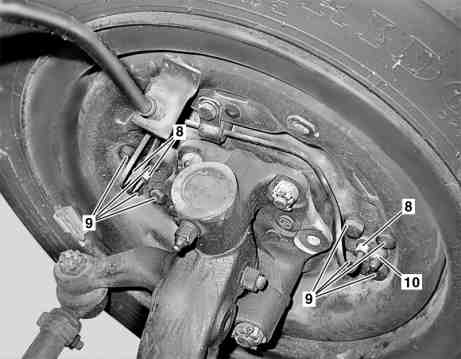

Ablassschlauch des Auffangbehälters für Bremsflüssigkeit am Entlüftungsventil (10) des Radbremszylinders anbauen

 Vorher die Schutzkappe am Entlüftungsventil (10) des Radbremszylinders abbauen. Am Entlüftungsventil (10) des Radbremszylinders beginnen, welcher am weitesten vom Hauptbremszylinder entfernt ist.



Hinweise Bremsflüssigkeit

Alle Typen

AH42.50-P-0001-01A

5

Entlüftungsventil (10) öffnen

 Entlüftungsventil (10) so lange offen halten, bis neue Bremsflüssigkeit blasenfrei am Ablassschlauch austritt.

6

Entlüftungsventil (10) schließen

7

Arbeitsschritt 4 bis 6 an jedem Radbremszylinder durchführen

 Jeweils am Entlüftungsventil (10) des Radbremszylinders beginnen, welcher am weitesten vom Hauptbremszylinder entfernt ist.

8

Bremsflüssigkeitsleitungen und alle Entlüftungsventile (10) auf Dichtheit prüfen

 Das Entlüftergerät muss angeschlossen sein und unter Betriebsdruck stehen.

9

Druckschlauch vom Anschlussstück des Entlüftergeräts abziehen

 Bedienungsanleitung des Herstellers beachten.



Hinweise Bremsflüssigkeit

Alle Typen

AH42.50-P-0001-01A

10

Anschlussstück des Entlüftergeräts am Vorratsbehälter abschrauben



Hinweise Bremsflüssigkeit

Alle Typen

AH42.50-P-0001-01A

11

Flüssigkeitsstand im Vorratsbehälter richtig stellen

*BE42.50-N-1003-01C



Hinweise Bremsflüssigkeit

Alle Typen

AH42.50-P-0001-01A

12

Verschlussdeckel (1) aufschrauben



Hinweise Bremsflüssigkeit

Alle Typen

AH42.50-P-0001-01A

13

Funktionsprüfung der Bremsanlage und der Kupplungsbetätigung durchführen

 Ist das Ergebnis der Funktionsprüfung nicht in Ordnung, ist der Entlüftungsvorgang zu wiederholen.

Nummer

Benennung

Typ 397.243

Typ 684.040/
091/093/449

BE42.50-N-1003-01C

Abstand zum oberen Rand Behälter

mm

10...20

10...20

Nummer

Benennung

Typ 397.243, 684.040/091/093/098/449

BF42.00-N-1001-01C

Bremsflüssigkeit

Füllmenge

Liter

0,8

Betriebsstoff-Vorschriften

Blatt

BB00.40-P-0331-00A

Nummer

Bezeichnung

WH58.30-Z-1001-16A

Spritzflasche

WH58.30-Z-1001-24A

Entlüftergerät, pneumatisch

WH58.30-Z-1003-24A

Elektrisches Bremsflüssigkeits-Wechsel-/Entlüftergerät
