Nachlauf-Sollwert mit Nomogramm bestimmen

AR40.20-D-0200-01F

Nachlauf-Sollwert mit Nomogramm bestimmen

TYP

909

1

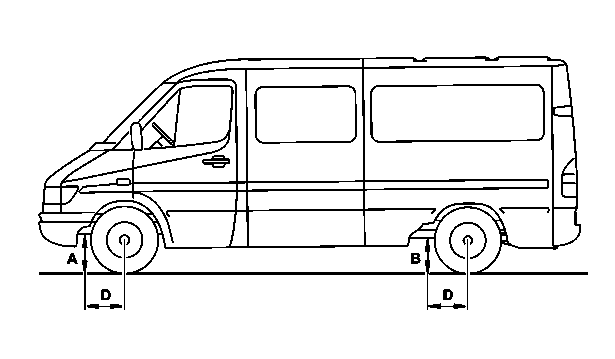

Maß "A" und Maß "B" von der Fahrbahn bis unter den Rahmenlängsträger messen.

 Maß:
D = 350 mm

2

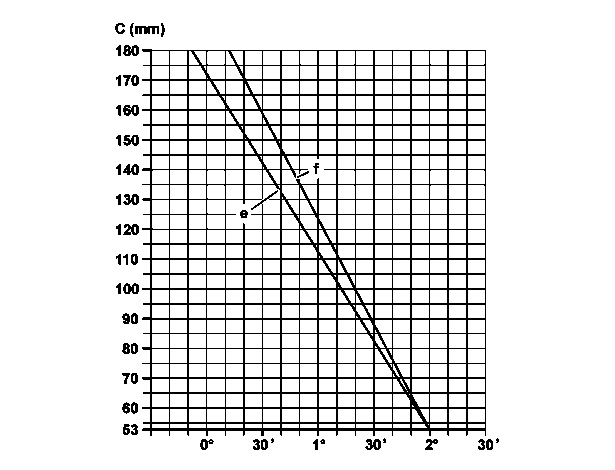

Maß "A" von Maß "B" subtrahieren und resultierendes Maß "C" auf der dem Radstand entsprechenden Geraden des Nomogramms anzeichnen und Sollwert für Niveaulage ablesen.

 Beispiel:
Fahrzeug mit Radstand 3550 mm (e):
- Maß "A" = 360 mm
- Maß "B" = 505 mm
Vom Maß "B" = 505 mm wird das Maß "A" = 360 mm subtrahiert. Das Ergebnis ist somit das Maß "C" = 145 mm.
Maß "C" im Nomogramm eingetragen ergibt einen Nachlauf-Sollwert von 0° 28'.

e

Radstand 3550 mm

f

Radstand 4025 mm
