Radnabe hinten aus-, einbauen · ar3520b0310e · Mercedes-Benz WIS

AR35.20-B-0310E

Radnabe hinten aus-, einbauen

28.08.2020

Hinterachse	743.454 im Typ 979
	mit Code BB5 (Scheibenbremse an VA und HA)
Hinterachse	743.498 im Typ 688
	mit Code BB5 (Scheibenbremse an VA und HA)

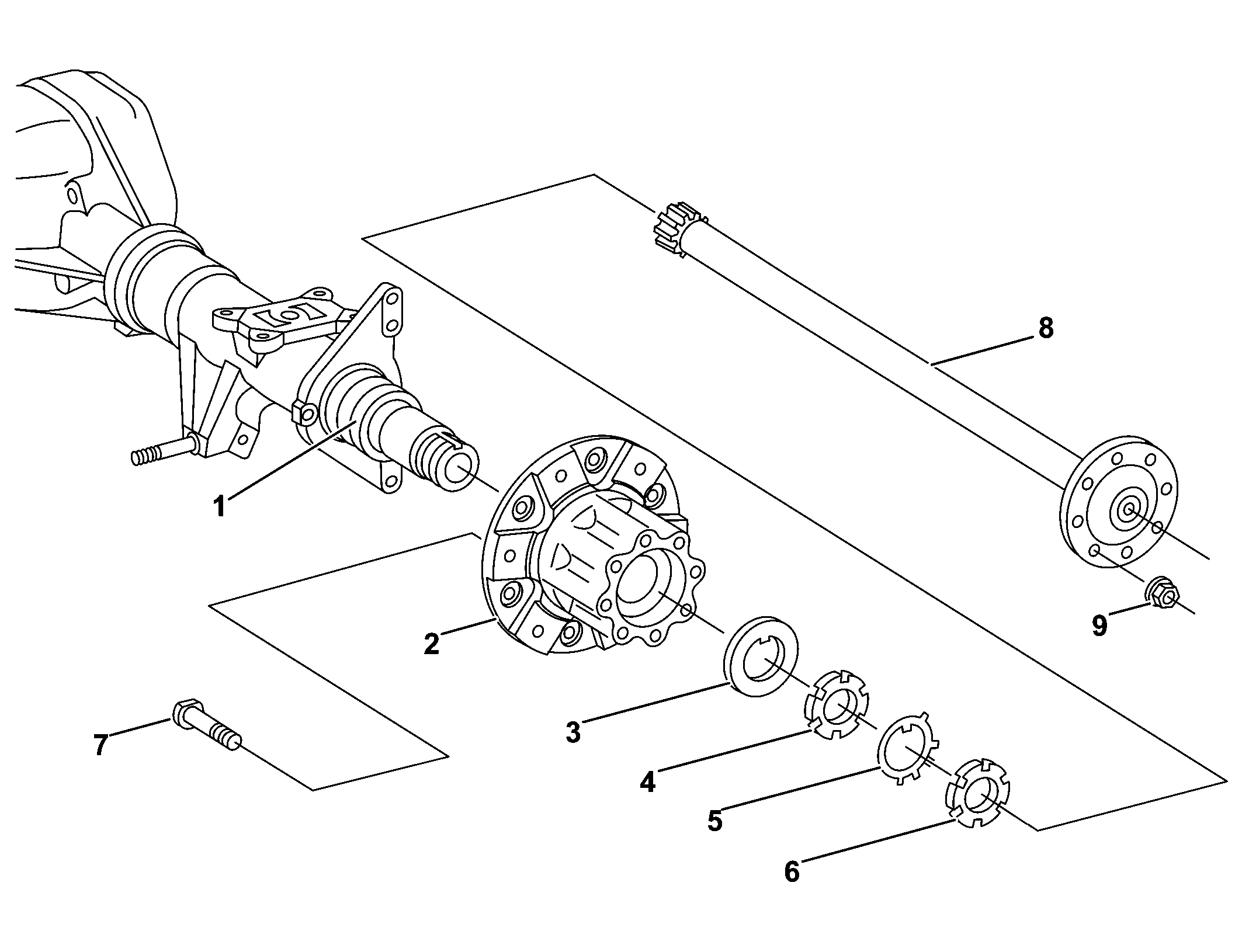

1	Laufring
2	Radnabe
3	Anschlagscheibe
4	Nutmutter
5	Sicherungsblech
6	Nutmutter
7	Radschraube
8	Achswelle
9	Mutter

B35.20-0033-06

	Ausbauen
1	Räder abbauen	Räder ab-, anmontieren Hinterachse 743.454	AR40.10-B-1100E
		Hinterachse 743.498	AR40.10-B-1100F
2	Halter mit Bremssattel von Hinterachse abbauen	.	AR42.10-B-0600C
3	Achswelle (8) ausbauen	Hinterachse 743.454	AR35.30-B-0620G
		Hinterachse 743.498	AR35.30-B-0620C
4	Sicherungsblech (5) entsperren und die Nutmuttern (4) und (6) herausdrehen	 Klauenschlüssel	*312589030700
		 Klauenschlüssel	*314589030700
5	Anschlagscheibe (3) abnehmen
6	Radnabe (2) abbauen	 Die Bremsscheibe und das äußere Lager werden zusammen mit der Radnabe ausgebaut.
		 Aus- und Einbauwerkzeug	*055589096100
		 Abzieher	*035589013300
7	Radnabe (2), Radial-Wellendichtring und Innenring des inneren Lagers ausbauen
	Prüfen
8	Verschleiß an Reibungsfläche Laufring (1) prüfen, bei Bedarf Laufring ersetzen	.	AR35.20-B-0310-05A
		Bei Verschleiß bzw. Beschädigungen oder Rillen auf der Reibungsfläche:
		
		Laufring erneuern.
	Einbauen
9	Laufring (1) einsetzen	Lediglich bei Austausch.
		.	AR35.20-B-0310-05A
10	Radnabe(2), Innenring des inneren Lagers und Radial-Wellendichtring einbauen	 Lager mit Schmierfett schmieren.
		 Einen neuen Radial-Wellendichtring verwenden.
		Fett, DBL 6804 - Klase 267.0	*BR00.45-Z-1107-06A
11	Radnabe (2) an Achse anbauen	 Vorsichtig einbauen: Um Radial-Wellendichtring oder Achsgewinde nicht zu beschädigen.
		 Laufring und Dichtung einölen.
		 Aus- und Einbauwerkzeug	*055589096100
12	Innenring Außenlager einbauen	 Lager mit Schmierfett schmieren.
		Fett, DBL 6804 - Klase 267.0	*BR00.45-Z-1107-06A
13	Anschlagscheibe (3) einbauen
14	Nutmutter (4), Sicherungsblech(5) und Nutmutter (6) einbauen
15	Axialspiel der Radnabenlager einstellen	Hinterachse 743.454	AR35.20-B-0301-01B
		Hinterachse 743.498	AR35.20-B-0301-01H
		 .Nutmutter	*BA35.20-B-1001-06E
		.Axialspiel Radnabenlager	*BE35.20-B-1001-02A
		 Meßuhr	*001589532100
		 Meßuhrhalter	*363589022100
		 Klauenschlüssel	*314589030700
16	Halter mit Bremssattel einbauen	.	AR42.10-B-0600C
17	Achswelle (8) einbauen	Hinterachse 743.454	AR35.30-B-0620G
		Hinterachse 743.498	AR35.30-B-0620C
18	Räder montieren	Hinterachse 743.454	AR40.10-B-1100D
		Hinterachse 743.498	AR40.10-B-1100F

Radnabe

Nummer	Benennung		Hinterachse 743.0/1/2/3/4
BE35.20-B-1001-02A	Axialspiel Radnabenlager	mm	0,02...0,04

 Nabe

Nummer	Benennung				Hinterachse 743.498	Hinterachse 743.454
BA35.20-B-1001-06E	Nutmutter	Innen	1. Schritt	Nm	300	300
			2. Schritt	° angular	- 140	- 140
		Aussen	M52	Nm	300...350	-
			M55	Nm	-	-
			M62	Nm	-	300...350
			M75	Nm	-	-
