AR33.10-A-0100A | Vorderachse aus-, einbauen | 9.11.04 |
VORDERACHSE 733.015 im TYP NAB372.124
Vorderachs-Bezeichnung IDEM: VAMF27
VORDERACHSE 733.015 im TYP NAB372.317
Vorderachs-Bezeichnung IDEM: VAMF27
A33.10-0002-06
1 Stoßdämpfer
2 Längslenker
3 Querlenker
4 Längslenker
5 Lenkstange
6 Lenkzwischenhebel
7 Längslenker
8 Drehstab

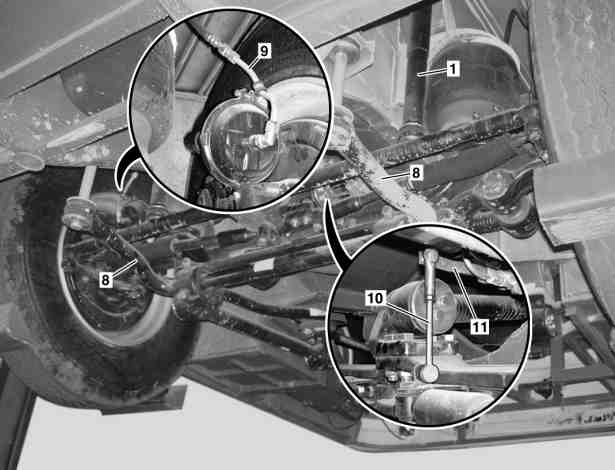

A33.10-0003-06
1 Stoßdämpfer
8 Drehstab
9 Druckluftleitung
10 Gestänge
11 Hebel
| Aus-, Einbauen | ||
| Selbstsichernde Schrauben und Muttern erneuern | ||
1 | Druckluft der Druckluftanlage ablassen | ||
2 | Fahrzeug anheben, aufbocken | ||
3 | Gestänge (10) zum Höhensteuerventil an der Vorderachse abschrauben | ||
4 | Hebel (11) am Höhensteuerventil langsam nach unten ziehen, und Luftfederbälge entlüften | ||
5 | Bremsschläuche von den Druckluftleitungen (9) abschrauben | Leitungsöffnungen mit Stopfen verschließen. | |
6 | Lenkstange (5) von Lenkzwischenhebel (6) abbauen | Einbau: Sicherungssplint erneuern. | |
7 | Querlenker (3) ausbauen | Einbau: Geteilte Gummiringe auf Wiederverwendbarkeit prüfen. | |
8 | Längslenker (2, 4, 7) ausbauen | Einbau: Geteilte Gummiringe auf Wiederverwendbarkeit prüfen. | |
9 | Stoßdämpfer (1) unten abschrauben und etwas nach oben drücken | Einbau: Dämpfergummis auf Wiederverwendbarkeit prüfen. | |
10 | Drehstab (8) von Unterbau abbauen | Einbau: Sicherungssplint erneuern. Dämpfergummis auf Wiederverwendbarkeit prüfen. | |
11 | Vorderachse mit vorderen Radgreifern ablassen | ||
12 | Einbau in umgekehrter Reihenfolge |
Längslenker, Querlenker
Nummer | Benennung | Vorderachse 733.015 | |
BA33.15-N-1001-01A | Schraube Querlenker an Vorderachskörper | Nm | 120 |
BA33.15-N-1002-01A | Schraube Längslenkerbefestigung an Vorderachskörper | Nm | 120 |
Abzieher
601 589 04 33 00
