Fahrzeugniveau prüfen, einstellen · ar3222t7000b · Mercedes-Benz WIS

AR32.22-T-7000B

Fahrzeugniveau prüfen, einstellen

15.1.10

TYP 613.355 /455 /485 mit VORDERACHSE 739.234 mit HINTERACHSE 745.996

TYP 613.358 /388 mit VORDERACHSE 739.234 mit HINTERACHSE 745.997

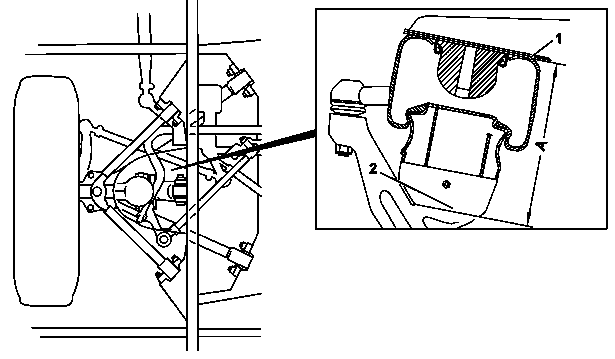

T32.22-0007-05

Darstellung Vorderachse

1 Unterkante der Aufnahmeplatte für den Luftfeder-Rollbalg

2 Unterkante des Rollkolbens

T32.22-0009-06

Darstellung Hinterachse

3 Unterkante der Aufnahmeplatte für den Luftfeder-Rollbalg

4 Unterkante des Rollkolbens

5 Betätigungshebel Höhensteuerventil

6 Gestänge

7 Hinterachskörper

Änderungshinweise

10.1.04	Einstellmaß Federungshöhe Vorderachse geändert.	Nur Typ 613.355/358/388/455/485	*BE32.22-N-1001-01C
	Einstellmaß Federungshöhe Hinterachse	Nur Typ 613.355/358/388/455/485	*BE32.22-N-1002-01C

	Prüfen
 Gefahr!	Lebensgefahr durch Absenken des Fahrzeuges bei Arbeiten zwischen Räder und Aufbau. Verletzungsgefahr durch Klemmen oder Quetschen bei Arbeiten an der Luftfederanlage.	Nicht zwischen Rad und Radlauf oder im Radkasten arbeiten. Prüf- und Einstellarbeiten ausschließlich von unterhalb des Fahrzeuges durchführen. Bereiche beweglicher Fahrzeugteile gegen unerlaubten Zugriff und Zugang sichern.	AS32.22-Z-0001-01A
	Die Federungshöhe wird bei leerem Fahrzeug geprüft und eingestellt. Die Räder müssen dabei in Geradeausstellung stehen. Für ausreichende Druckluftversorgung während des gesamten Einstellvorganges ist zu sorgen. Das Einstellen der Federungshöhe muss stets an beiden Achsen, beginnend bei der Vorderachse, durchgeführt werden.
1	Niveauregulierung in die normale Fahrstellung bringen	 Siehe Betriebsanleitung.
2	Federungshöhe der Vorderachse messen	 Die Federungshöhe ist das Maß zwischen der Unterkante der Aufnahmeplatte (1) für den Luftfeder-Rollbalg und der Unterkante des Rollkolbens (2) (Maß A).	*BE32.22-N-1001-01C
		Meßschieber
3	Federungshöhe der Vorderachse einstellen		AR32.22-T-7000-01B
4	Federungshöhe der Hinterachse messen	 Die Federungshöhe ist das Maß zwischen der Unterkante der Aufnahmeplatte (3) für den Luftfeder-Rollbalg und der Unterkante des Rollkolbens (4) (Maß B).	*BE32.22-N-1002-01C
		Meßschieber
5	Federungshöhe der Hinterachse einstellen		AR32.22-T-7000-01B
6	Federungshöhe an der Vorder- und Hinterachse nochmals prüfen	 Ggf. ist die Einstellung zu wiederholen.

Prüfwerte Luftfederung

Nummer	Benennung			Typ 613.355/ 358/388/ 455/485


BE32.22-N-1001-01C	Einstellmaß Federungshöhe Vorderachse	Gesamthöhe Luftfederbalg	mm	347...367
BE32.22-N-1002-01C	Einstellmaß Federungshöhe Hinterachse	Gesamthöhe Luftfederbalg	mm	244...264

Referenzierte Dokumente

ar3222t700001b Fahrzeugniveau über Luftbalghöhe einstellen
as3222z000101a Lebensgefahr durch Absenken des Fahrzeuges bei Arbeiten zwischen Räder und Aufbau. Verletzungsgefahr durch Klemmen oder Quetschen bei Arbeiten an der Luftfederung.
