Betätigungsstange Höhensteuerventil Hinterachse aus-, einbauen

Typ ar · Thema 32.22 · Version 0100 · 1996-07-11

Gültig für: TYP 668, 670 mit CODE (CE2) Luftfederung hinten

Einordnung

Funktionsgruppe 2 Fahrwerk › 32 Federung › 32.22 Luftfederung — Baureihe 668 · Baureihe 670

EinPAS 20 Fahrwerk › 20.16 Federung › 20.16.13 Leitung/Schlauch/Ventil — Baureihe 668 · Baureihe 670

AR32.22-D-2006A

Betätigungsstange Höhensteuerventil Hinterachse aus-, einbauen

25.6.96

TYP 668, 670 mit CODE (CE2) Luftfederung hinten

Betätigungsstange Höhensteuerventil Hinterachse aus-, einbauen

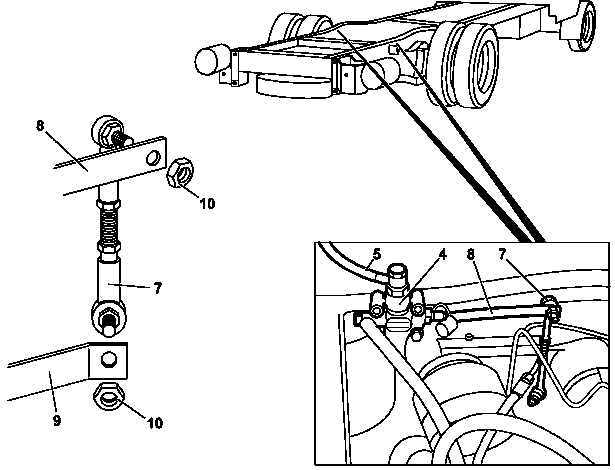

D32.22-0006-06

Dargestellt: linke Fahrzeugseite, rechte Seite entsprechend.

4 Höhensteuerventil

5 Druckleitung zum Vorratsbehälter

7 Betätigungsstange Höhensteuerventil

8 Betätigungshebel

9 Haltebügel

10 Mutter

Aus-, Einbauen

1

Betätigungsstange (7) oben am Betätigungshebel (8) abschrauben.

Durch Bewegen des Betätigungshebels (8) nach unten entweicht auch der Druck aus den Federbälgen.

2

Betätigungsstange (7) unten am Haltebügel (9) abschrauben und herausnehmen.

Einbau: Länge der neuen Regelstange auf das Maß der Alten einstellen.

3

Einbau in umgekehrter Reihenfolge.

4

Luftfederung auf Dichtheit prüfen.

AR32.22-D-8000A

5

Fahrzeugniveau prüfen, ggf. einstellen.

AR32.22-D-7000A
