Antriebswelle aus dem Getriebegehäuse-Vorderteil herauspressen

Typ ar · Thema 26.50 · Version 0101 · 2020-05-27

Gültig für: Getriebe 712.62, 715.054/062/064 Getriebe 712.62/63/65, 715.054/064 Getriebe 712.62/63 Getriebe 712.63

Einordnung

Funktionsgruppe 2 Fahrwerk › 26 Mechanisches Getriebe › 26.50 Radsatz, Wellen, Differential

EinPAS 17 Antriebsstrang/Achse › 17.20 Getriebe › 17.20.50 Welle/Zahnrad/Synchronisierung

Gilt auch für Motoren/Getriebe: 712 62*, 712 63*, 712 65*, 715 054, 715 062, 715 064

AR26.50-B-4743-06A

Antriebswelle aus dem Getriebegehäuse-Vorderteil herauspressen

Getriebe

712.62, 715.054/062/064

Getriebe

712.62/63/65, 715.054/064

Getriebe

712.62/63

Getriebe

712.63

Zahnradsatz

Nummer

Benennung

Getriebe 712.62/63/64, 715.054/064

Getriebe 712.650/652/653

BE26.50-B-1002-01E

Axialspiel Querlager im Vorderteil Getriebe

mm

0,00...0,07

0,00...0,07

Antriebswelle aus dem Getriebegehäuse-Vorderteil herauspressen

715 589 00 63 00

Montagewerkzeug

Antriebswelle aus dem Getriebegehäuse-Vorderteil herauspressen

Ausbauen

1

Eine Stahlbuchse einsetzen, um die Innenseite der Vorderseite des Getriebes abzustützen.


Die Stahlbuchse sollte ungefähr den gleichen Durchmesser wie der Lagersicherungsring haben, um zu verhindern, dass der Sicherungsring beim Ausbau der Antriebswelle die Vorderseite des Getriebes bricht.


B26.50-0099-01

Antriebswelle aus dem Getriebegehäuse-Vorderteil herauspressen

2

Den Vorderteil des Gehäuses (1) mit der Stahlbuchse auf den Boden der Presse setzen und die Antriebswelle (2) drücken, bis sie aus ihrer Aufnahme ausgebaut wird.


B26.50-0100-01

Antriebswelle aus dem Getriebegehäuse-Vorderteil herauspressen

3

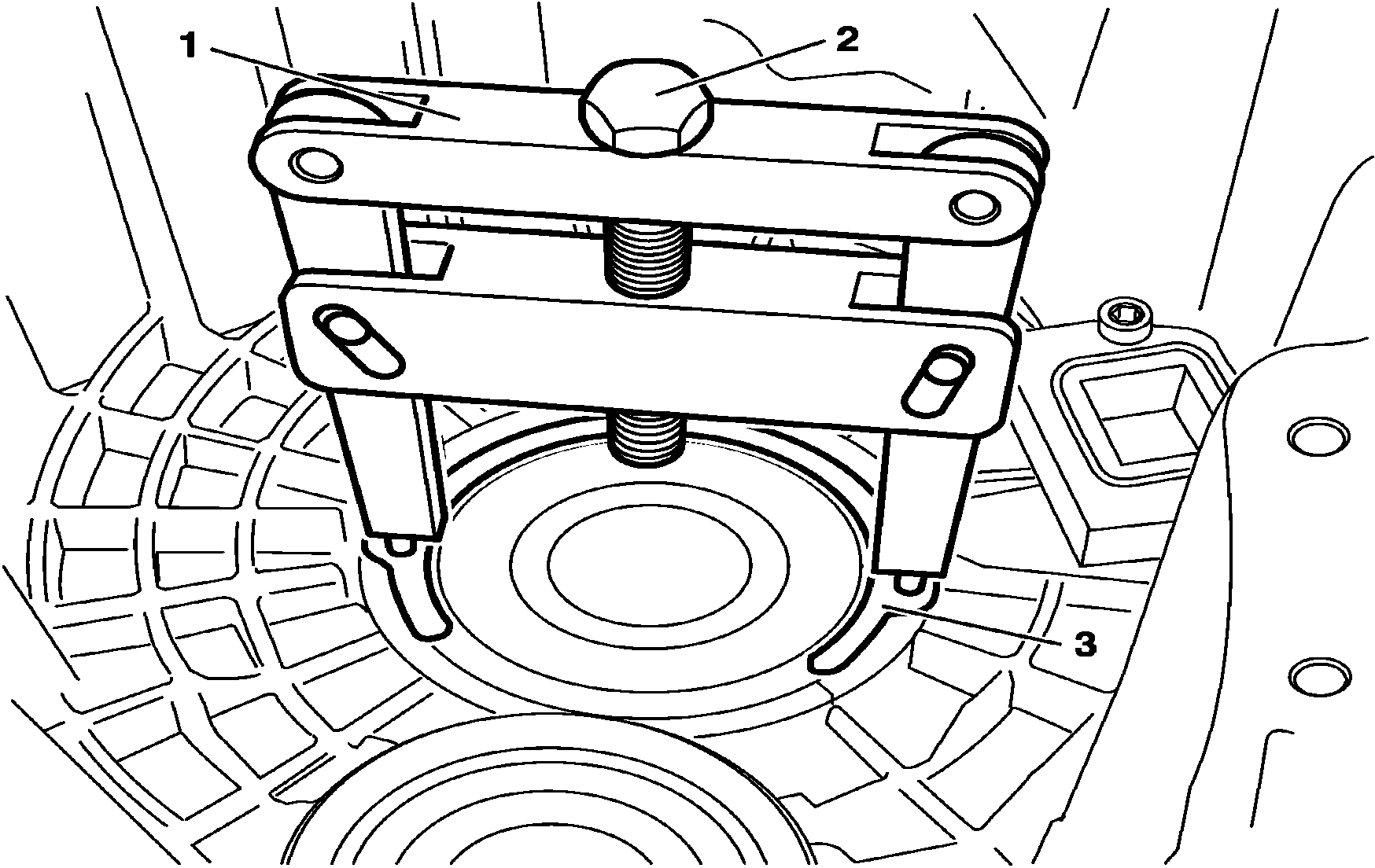

Die Montagevorrichtung in die Löcher des Sicherungsrings (3) einsetzen.


Es kann vorkommen, dass sich eines der Löcher im Sicherungsring (3) genau über einem der Ölbohrungen an der Vorderseite des Getriebes befindet. Daher muss darauf geachtet werden, dass sich die Greifer der Montagevorrichtung (1) nicht in der Ölbohrung eindrehen.



4

Den Sechskant (2) der Montagevorrichtung (1) drehen, bis der Sicherungsring so weit zusammengedrückt ist, dass er aus dem Steckplatz an der Vorderseite des Getriebes ausgebaut werden kann.



5

Die Montagevorrichtung (1) entlasten und den Sicherungsring (3) ausbauen.



6

Das Radiallager herauspressen.


W26.50-1020-11

Antriebswelle aus dem Getriebegehäuse-Vorderteil herauspressen

Einbauen

7

Das vordere Gehäuse des Getriebes im Aufnahmebereich des Radialkugellagers auf ca. 80 ºC erwärmen.



8

Das Radialkugellager (1) in seiner Aufnahme einbauen und dabei an die Seiten vorsichtig klopfen, bis es den Gehäuseanschlag berührt.


Zwangsläufig ein neues Radialkugellager verwenden.


B26.50-0095-01

Antriebswelle aus dem Getriebegehäuse-Vorderteil herauspressen

9

Den neuen Sicherungsring (3) in die Montagevorrichtung (1) einsetzen.



10

Den Sechskant (2) der Montagevorrichtung (1) drehen, bis der Sicherungsring so weit zusammengedrückt ist, dass er in den Steckplatz an der Vorderseite des Getriebes eingebaut werden kann.



11

Die Montagevorrichtung (1) entlasten und ausbauen.


W26.50-1020-11

Antriebswelle aus dem Getriebegehäuse-Vorderteil herauspressen

12

Mit einer Fühlerlehre das Spiel „B” zwischen dem Sicherungsring (1) und dem Radiallager (2) prüfen.


Die Sicherungsringe werden in folgenden Stärken geliefert: 4,00; 3,95; 3,90 und 3,85 mm. Wenn der vorgegebene Wert nicht erreicht wird, muss ein neuer Sicherungsring mit geeigneter Stärke eingebaut werden.


B26.50-0096-02

Antriebswelle aus dem Getriebegehäuse-Vorderteil herauspressen

13

Eine Stahlbuchse (1) am inneren Laufring des Radiallagers außen an der Vorderseite abstützen.
Die Stahlbuchse (1) muss den gleichen Durchmesser wie der innere Laufring des Radiallagers haben, um zu verhindern, dass sich der innere Laufring während des Einbaus der Antriebswelle bewegt und das Lager beschädigt.


B26.50-0101-01

Antriebswelle aus dem Getriebegehäuse-Vorderteil herauspressen

14

Den Vorderteil des Gehäuses (1) mit der auf den Boden abgestützten Stahlbuchse an der Presse setzen.



15

Die Antriebswelle (2) ohne Spiel in das Vorderteil des Gehäuses (1) einpressen.


B26.50-0098-01
