Einspritzleitungen Common-Rail Diesel Injection (CDI) aus-, einbauen

30.7.03

MOTOR 647.981 im TYP WD1, WD2, WD3, WD6, WD7, XD1, XD2, XD3, XD4, XD5, XD6, XD7, YD1, YD2, YD3, YD4, YD5, YD6, YD7

MOTOR 647.981 im TYP 903.61 /66 /67, 904.61 /66 mit CODE (ZU7) Länderausführung Kanada

MOTOR 647.981 im TYP 903.61 /66 /67, 904.61 /66 mit CODE (ZU8) Länderausführung USA

MOTOR 647.981 im TYP 903.61 /62 /66 /67, 904.61 /62 /66 mit CODE (ZU9) Länderausführung Mexiko

Einspritzleitungen Common-Rail Diesel Injection (CDI) aus-, einbauen

D07.16-1247-06

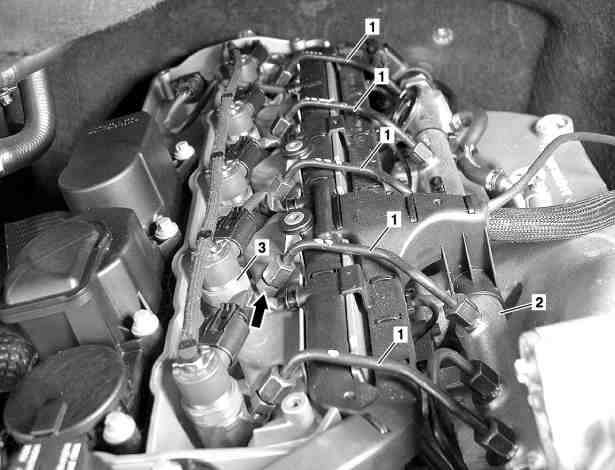

1 Einspritzleitung

2 Rail

3 Injektor

 	Aus-, Einbauen
Gefahr!	Explosionsgefahr durch Entzünden, Vergiftungsgefahr durch Einatmen und Einnehmen von Kraftstoff sowie Verletzungsgefahr durch Haut- und Augenkontakt mit Kraftstoff	Feuer, Funken, offenes Licht und Rauchen verboten. Kraftstoffe nur in geeignete und entsprechend gekennzeichnete Behältnisse einfüllen. Beim Umgang mit Kraftstoff Schutzkleidung tragen.	AS47.00-Z-0001-01A
1	Abdeckung Zylinderkopfhaube ausbauen		AR01.20-D-5015NB
2	Überwurfmuttern der Einspritzleitungen (1) vom Rail (2) und den Injektoren (3) abschrauben	 Am Gewindestutzen (Pfeil) der Injektoren (3) gegenhalten.  Einbau: Anziehdrehmoment auf keinen Fall überschreiten, um beim nächsten Lösen ein Mitlösen der Gewindestutzen (Pfeil) zu vermeiden.
			*611589000300
			*BA07.16-N-1007-01A
3	Einspritzleitungen (1) ausbauen	 Einspritzleitungen (1) nicht quetschen oder verbiegen. Nach der Demontage der Einspritzleitungen (1) alle Anschlüsse verschließen. Auf größte Sauberkeit achten.
		 Einbau: Auf exakten Sitz der Einspritzleitungen (1) achten. Dichtkegel an den Einspritzleitungen (1) prüfen, bei Druckstellen die Einspritzleitungen (1) erneuern. Waren die Injektoren (3) ausgebaut ist zur spannungsfreien Montage der Einspritzleitungen (1) das Rail (2) zu lösen, um die Gefahr eines Einspritzleitungsbruches zu verhindern. Rail (2) erst nach dem Anziehen der Einspritzleitungen (1) festziehen.
			*BA07.16-N-1006-01A
4	Einbau in umgekehrter Reihenfolge
 Gefahr!	Unfallgefahr durch selbsttätiges Anfahren bei laufendem Motor. Verletzungsgefahr durch Quetschungen und Verbrennungen bei Eingriffen während des Startvorganges oder am laufenden Motor	Fahrzeug gegen selbsttätiges Anfahren sichern. Geschlossene und eng anliegende Arbeitskleidung tragen. Nicht an heiße oder rotierende Teile greifen.	AS00.00-Z-0005-01A
 Gefahr!	Explosionsgefahr durch Entzünden von Kraftstoff. Verletzungsgefahr an Haut und Augen durch austretenden Kraftstoffstrahl	Zündquellen aus dem Gefahrenbereich entfernen. Keine Arbeiten an unter Druck stehendem System ausführen.	AS07.16-Z-0001-01A
5	Dichtheit der Kraftstoffanlage prüfen	 Motor laufen lassen, abstellen und Dichtheit prüfen.

 Common-Rail Diesel Injection (CDI)

Nummer	Benennung		Motor 647.981


BA07.16-N-1006-01A	Mutter Druckleitung an Rail/Injektor	Nm	23
BA07.16-N-1007-01A	Schraube Rail an Zylinderkopf	Nm	14

611 589 00 03 00

Steckschlüssel
