Radnaben der Vorderachsen - Fett erneuern, Kegelrollenlager kontrollieren

AP33.20-B-3350D

Radnaben der Vorderachsen - Fett erneuern, Kegelrollenlager kontrollieren

03.06.2019

Vorderachse

733.890, 739.309/332/335/398/399 im Typ 388, 693, 696

Vorderachse

739.399 im Typ 384

Änderungshinweise

28.05.2019

Radnabenfett (pro Nabe)

BF33.20-B-1001-01A

28.05.2019

Fett Radnabendeckel

BF33.20-B-1002-01A

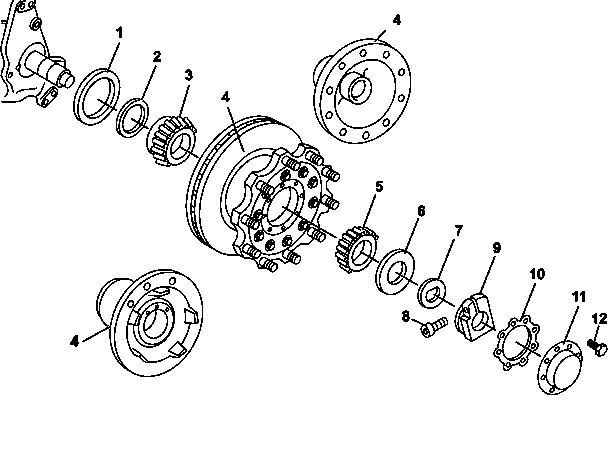

1

Radialdichtung

2

Radialdichtung

3

Kegelrollenlager innen

4

Radnabe

5

Kegelrollenlager außen

6

Deckblech

7

Obere Unterlegscheibe

8

Schraube

9

Sicherungsmutter

10

Dichtbeilage

11

Deckel

12

Schraube



Ausbauen

1

Feststellbremse betätigen und Befestigungsmutter der Vorderräder lösen

2

Fahrzeug heben und ihn auf Stützböcke unter dem Träger der Vorderachse stützen

 Die Stützböcke müssen an der Enden der Achse stützen.

3

Vorderräder ausbauen

4

Radnaben (4) ausbauen

5

Radnaben (4) abbauen



Radnabe vorn zerlegen, zusammenbauen

Vorderachse 739.398

AR33.20-B-0320F



Vorderachsen 739.309/332/335/399

AR33.20-B-0320E



Reinigen

6

Altfett von Radnabe (4) und Kegelrollenlagern (3, 5) entfernen

 Keine Lösungsmittel beim Entfernen von Fett und bei Reinigung von Kegelrollenlagern und Radnaben verwenden. Reinigung mit sauberem, fusselfreiem Tuch.



Prüfen

7

Verschleiß an der Reibungsfläche des Laufring vom Dichtring überprüfen, bei Bedarf Laufring ersetzen



Vorderachsen 733.890, 739.309/332/335/398/399

AR33.25-B-0400-09A

 Der Laufring muss immer dann erneuert werden, wenn seine Reibungsfläche Beschädigungen, Verschleiß oder Riefen aufweist.

8

Kegelrollenlager (3, 5) auf Verschleiss und Beschädigung prüfen

 Bei Verschleiß oder Beschädigung an einem der inneren oder äußeren Kegelrollenlager, oder an dessen Laufringen, muss der Ersatz immer paarweise erfolgen.

 Bei Bedarf Kegelrollenlager gegen gesonderten Auftrag ersetzen.



Einbauen

9

Radnaben (4) anbauen



Radnabe vorn zerlegen, zusammenbauen

Vorderachse 739.398

AR33.20-B-0320F



Vorderachsen 739.309/332/335/399

AR33.20-B-0320E

 Kegelrollenlager gründlich einfetten. Radnaben und Radnabenkappen mit vorgeschriebener Menge Schmierfett versehen.

 Neue Radialdichtung einbauen.

 Radnabenfett (pro Nabe)

*BF33.20-B-1001-01A

 Fett Radnabendeckel

*BF33.20-B-1002-01A

10

Radnabe (4) einbauen

11

Vorderräder montieren

12

Fahrzeug senken und Befestigungsmutter der Räder festziehen

 Befestigungsmutter der Räder nach den ersten 50 bis 100 km nachziehen.

 Vorderachsen 739.398/399Muttern mit Kugelscheibe - Scheibenzentrierung

*BA40.10-B-1002-03A

 Scheibenräder

Nummer

Benennung

Typ 382, 384, 634

Für Fahrzeuge 693, 694, 695, 934, 936, 938, 958

BA40.10-B-1002-03A

Muttern mit Kugelscheibe - Scheibenzentrierung

M18x1,5

Nm

-

-

M22x1,5

Nm

450

-

 Radnabe, Radnabendeckel

Nummer

Benennung

Vorderachse 739.3/4/5

Vorderachse 733.890

BF33.20-B-1001-01A

Radnabenfett (pro Nabe)

Füllmenge

gramas

180

150

Klasse

Vorgabe (außer Brasilien)

MB 267.1

MB 267.1

Vorgabe (Brasilien)

Consultar documento AH00.40-B-0001-01MBF no site Mercedes-Benz / Guia de Lubrificantes.

Consultar documento AH00.40-B-0001-01MBF no site Mercedes-Benz / Guia de Lubrificantes.

 Radnabe, Radnabendeckel

Nummer

Benennung

Vorderachse 739.3/4/5

Vorderachse 733.890

BF33.20-B-1002-01A

Fett Radnabendeckel

Einfüllmenge

gramas

40

40

Klasse

Vorgabe (außer Brasilien)

MB 267.1

MB 267.1

Vorgabe (Brasilien)

Consultar documento AH00.40-B-0001-01MBF no site Mercedes-Benz / Guia de Lubrificantes.

Consultar documento AH00.40-B-0001-01MBF no site Mercedes-Benz / Guia de Lubrificantes.
