Radnabe vorn zerlegen, zusammenbauen

AR33.20-B-0320F

Radnabe vorn zerlegen, zusammenbauen

22.06.2020

Vorderachse

739.395/397

mit Code BB5 (Scheibenbremse an VA und HA)

Vorderachse

739.398

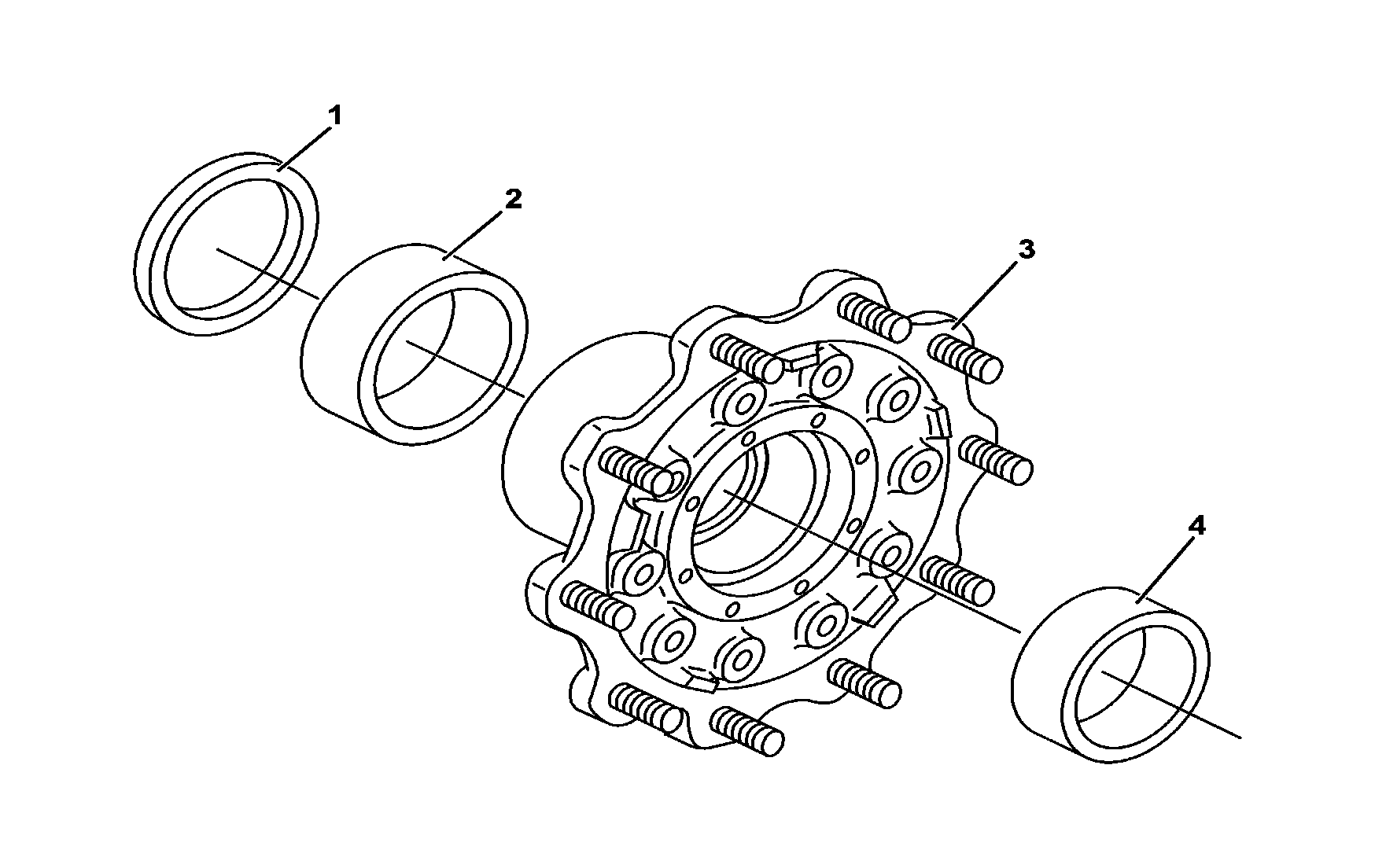

1

Wellendichtring

2

Laufring des Innenlagers

3

Vorderradnabe

4

Laufring Außenlager



Zerlegen

1

Das innere Lager zusammen mit dem Radialdichtring (1) ausbauen

 Wenn beim Ausbau der Nabe das innere Lager am Radkopf stecken bleibt, muss es mit einem entsprechenden Abzieher herausgezogen werden.

 Abzieher

*000589453300

2

Den Laufring des inneren Lagers (2) mit einem geeigneten Abzieher ausbauen

 Auszieher

*000589163300

3

Den Laufring des äußeren Lagers (4) mit einem geeigneten Abzieher ausbauen

 Auszieher

*000589163300

prüfen

4

Alle Bauteile auf Verschleiß oder Schaden prüfen, besonders die Lagersitze

 Alle Bauteile korrekt reinigen. Die Teile nach Bedarf erneuern.

.Durchmesser Aufnahme für Aussenlaufring Innenlager

*BE33.20-B-1001-01B

.Durchmesser Aufnahme für Aussenlaufring Aussenlager

*BE33.20-B-1002-01B

.Abstand zwischen Lageraufnahmen Radnabe

*BE33.20-B-1003-01B

.Innenlager

*BE33.20-B-1004-01B

.Aussenlager

*BE33.20-B-1005-01B

.Axialspiel Radnabenlager

*BE33.20-B-1006-01B



Zusammenbauen

5

Den Laufring des äußeren Lagers (4) zusammenbauen

 Dorn

*317589081500

6

Den Laufring des inneren Lagers (2) zusammenbauen

 Dorn

*327589011500

7

Radnabe mit der vorgeschriebenen Menge Schmierfett befüllen

 Radnabenfett (pro Nabe)

*BF33.20-B-1001-01A

8

Die Struktur des inneren Lagers mit Schmierfett ergänzen und es an der vorderen Radnabe (3) einsetzen

9

Außenseite des Radialdichtrings(1) mit Dichtmasse bestreichen und an der vorderen Radnabe (3) montieren

 Dorn

*730589001500

Überprüfwerte Radführung, Nabe

Nummer

Benennung

Vorderachse 739.309/332/335/398/399

Vorderachse 739.395/397

BE33.20-B-1001-01B

Durchmesser Aufnahme für Aussenlaufring Innenlager

maximal

mm

129,915

129,915

mindestens

mm

129,875

129,875

Überprüfwerte Radführung, Nabe

Nummer

Benennung

Vorderachse 739.309/332/335/398/399

Vorderachse 739.395/397

BE33.20-B-1002-01B

Durchmesser Aufnahme für Aussenlaufring Aussenlager

maximal

mm

109,959

109,959

mindestens

mm

109,924

109,924

Überprüfwerte Radführung, Nabe

Nummer

Benennung

Vorderachse 739.309/332/335/398/399

Vorderachse 739.395/397

BE33.20-B-1003-01B

Abstand zwischen Lageraufnahmen Radnabe

maximal

mm

71,200

71,20

mindestens

mm

70,800

70,80

Überprüfwerte Radführung, Nabe

Nummer

Benennung

Vorderachse 739.309/332/335/398/399

Vorderachse 739.395/397

BE33.20-B-1004-01B

Innenlager

Aussendurchmesser Innenlager

maximal

mm

130,000

130.000

mindestens

mm

129,982

129,980

Innendurchmesser Innenlager

maximal

mm

70,010

70,010

mindestens

mm

69,995

69,995

Überprüfwerte Radführung, Nabe

Nummer

Benennung

Vorderachse 739.309/332/335/398/399

Vorderachse 739.395/397

BE33.20-B-1005-01B

Aussenlager

Aussendurchmesser Aussenlager

maximal

mm

110,000

110,000

mindestens

mm

109,982

109,985

Innendurchmesser Aussenlager

maximal

mm

50,000

50,000

mindestens

mm

49,988

49,988

Überprüfwerte Radführung, Nabe

Nummer

Benennung

Vorderachse 739.309/332/335/398/399

Vorderachse 739.395/397

BE33.20-B-1006-01B

Axialspiel Radnabenlager

mm

0,02...0,04

0,02...0,04

 Radnabe, Radnabendeckel

Nummer

Benennung

Vorderachse 739.3/4/5

BF33.20-B-1001-01A

Radnabenfett (pro Nabe)

Füllmenge

gramas

180

Klasse

Vorgabe (außer Brasilien)

MB 267.1

Vorgabe (Brasilien)

Consultar documento AH00.40-B-0001-01MBF no site Mercedes-Benz / Guia de Lubrificantes.
