Af-, påmontering af kondensatorventilator

Type ar · emne 83.65 · version 0105 · 2017-04-27

Gælder for: Type 900 med kode HH9 (Klimaanlæg halvautomatisk styret TEMPMATIC) Type 906.6/7 med kode HH7 (Tagklimaanlæg, basis) med kode HH9 (Klimaanlæg halvautomatisk styret TEMPMATIC) Type 906 med kode HH9 (Klimaanlæg halvautomatisk styret TEMPMATIC) undtagen kode HH7 (Tagklimaanlæg, basis)'

Placering

Funktionsgruppe 3 Karrosseri › 83 Klimatisering › 83.65 Køleaggregater — Serie 900 · Serie 906

EinPAS 39 Varmesystem/ventilation/køling › 39.22 Køleanlæg › 39.22.30 Blæsermotor/servomotor — Serie 900 · Serie 906

AR83.65-D-2130B

Af-, påmontering af kondensatorventilator

11.04.2017

Type

900

med kode HH9 (Klimaanlæg halvautomatisk styret TEMPMATIC)

Type

906.6/7

med kode HH7 (Tagklimaanlæg, basis)

med kode HH9 (Klimaanlæg halvautomatisk styret TEMPMATIC)

Type

906

med kode HH9 (Klimaanlæg halvautomatisk styret TEMPMATIC)

undtagen kode HH7 (Tagklimaanlæg, basis)

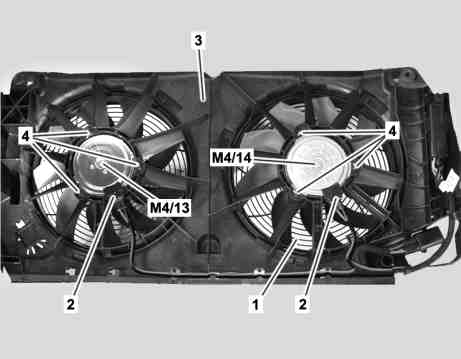

Af-, påmontering af kondensatorventilator

1

Luftindsugningsgitter

2

Elektrisk stikforbindelse

3

Ventilatorenhed

4

Bolte

M4/13

Hjælpeventilator til klimaanlæg 1

M4/14

Hjælpeventilator til klimaanlæg 2

D83.30-1251-11

Af-, påmontering

1

Kølerafdækning afmonteres

TYPE 900, 906

TYPE 906 med KODE ZX8 (mærkeomfang - Dodge) eller med KODE ZX9 (mærkeomfang - Freightliner (FTL)) indtagen KODE XM0 (modelpleje) undtagen KODE XM5 (modelpleje Latinamerika)

AR88.00-D-2115SE

TYPE 906 undtagen KODE XM0 (modelpleje) undtagen KODE XM5 (modelpleje Latinamerika) undtagen KODE ZX8 (mærkeomfang - Dodge) undtagen KODE ZX9 (mærkeomfang - Freightliner (FTL))

AR88.00-D-2115SD

TYPE 906 med KODE XM0 (modelpleje) eller med KODE XM5 (modelpleje Latinamerika)

AR88.00-D-2115M

2

Afmonter den forreste kofanger


TYPE 906 med KODE ZX8 (mærkeomfang - Dodge) eller med KODE ZX9 (mærkeomfang - Freightliner (FTL)) indtagen KODE XM0 (modelpleje) undtagen KODE XM5 (modelpleje Latinamerika)

AR88.20-D-2000SE

TYPE 900, TYPE 906 undtagen KODE XM0 (modelpleje) undtagen KODE XM5 (modelpleje Latinamerika) undtagen KODE ZX8 (mærkeomfang - Dodge) undtagen KODE ZX9 (mærkeomfang - Freightliner (FTL))

AR88.20-D-2000SD

TYPE 906 med KODE XM0 (modelpleje) eller med KODE XM5 (modelpleje Latinamerika)

AR88.20-D-2000M

3

Afmonter ventilatorenheden (3)


TYPE 900, TYPE 906 undtagen KODE XM0 (modelpleje) undtagen KODE XM5 (modelpleje Latinamerika)

AR83.65-D-2135A

TYPE 906 med KODE XM0 (modelpleje) eller med KODE XM5 (modelpleje Latinamerika)

AR83.65-D-2135M

4

Løft låsekrogene på det pågældende luftindsugningsgitter (1), drej luftindsugningsgitteret (1) mod uret, og tag det af


Løft kun låsekrogene så meget, at luftindsugningsgitteret (1) kan drejes.
Ellers er der fare for brud.

5

Adskil elektrisk stikforbindelse (2) fra hjælpeventilator til klimaanlæg 1 (M4/13)

Ved afmontering af hjælpeventilator til klimaanlæg 1 (M4/13).

6

Adskil elektrisk stikforbindelse (2) fra hjælpeventilator til klimaanlæg 2 (M4/14)

Ved afmontering af hjælpeventilator til klimaanlæg 2 (M4/14).

7

Skru skruerne (4) på hjælpeventilator til klimaanlæg 1 (M4/13) ud, og tag hjælpeventilator til klimaanlæg 1 (M4/13) af

Ved afmontering af hjælpeventilator til klimaanlæg 1 (M4/13).

8

Skru skruerne (4) på hjælpeventilator til klimaanlæg 2 (M4/14) ud, og tag hjælpeventilator til klimaanlæg 2 (M4/14) af

Ved afmontering af hjælpeventilator til klimaanlæg 2 (M4/14).

9

Montering sker i omvendt rækkefølge
