Af-, påmontering af tryksensor kølemiddel

AR83.30-D-5445A

Af-, påmontering af tryksensor kølemiddel

11.04.2017

Type

906.6/7

med kode HH7 (Tagklimaanlæg, basis)

med kode HH9 (Klimaanlæg halvautomatisk styret TEMPMATIC)

Type

906.633/655/657 fra 14-04-14

med kode HK4 (Hækklimaanlæg forstærket)

med kode IR4 (Akselafstand 3665 mm)

med kode ZL3 (National udgave Latinamerika)

Type

906

med kode HH9 (Klimaanlæg halvautomatisk styret TEMPMATIC)

undtagen kode HH7 (Tagklimaanlæg, basis)

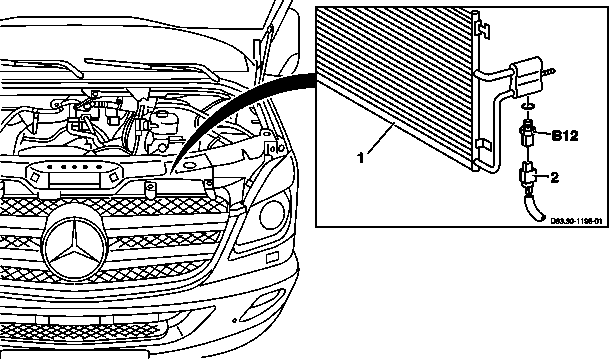

1

Kondensator

2

Elektrisk stik

B12

Tryksensor kølervæske

Faglig oplysning

Klimaanlæggets kredsløb og komponenter skal beskyttes mod fugt ved reparationer

AH83.30-N-0005-01A

 

Af-, påmontering

1

Luftfilterhuset afmonteres

Type 906.6/7 med motor 271.951
med kode HH7 (Tagklimaanlæg, basis)
med kode HH9 (Klimaanlæg halvautomatisk styret TEMPMATIC)

AR09.10-D-1150NG

2

Væskebeholderen afmonteres

TYPE 906 med KODE XM0 (facelift) eller med KODE XM5 (facelift Latinamerika)

AR83.30-D-6520M

TYPE 906 undtagen KODE XM0 (facelift) undtagen KODE XM5 (facelift Latinamerika)

AR83.30-D-6520C

3

Det elektriske stik (2) trækkes af tryksensor kølemiddel (B12)

4

Tryksensor kølemiddel (B12) skrues ud af kondensatorens (1) tilslutningsstykke

 Åbningen på kondensatoren (1) skal lukkes med en lukkeprop.

 Montering: Pakring udskiftes.

 Tryksensor kølemiddel på kondensator

*BA83.30-N-1002-01F

 Sæt propper

*129589009100

5

Montering sker i omvendt rækkefølge

 Klimaanlæg

Nummer

Betegnelse

TYPE 906, 909 med KODE HH9

TYPE 906.6/7 med KODE HH7

BA83.30-N-1002-01F

Tryksensor kølemiddel på kondensator

Nm

10

10

 Klimaanlæg

Nummer

Betegnelse

TYPE 906 ab 14.04.14 til 31.12.15 med KODE HK4+IR4+ZL3 (uden kondensatormodul på taget (KONVEKTA))

TYPE 906 fra 01.01.16 med KODE HK4+IR4+ZL3 (uden kondensatormodul på taget (MAHLE))

BA83.30-N-1002-01F

Tryksensor kølemiddel på kondensator

Nm

10

10
