Bagaksel - olieskift · ap3500p3501f · Mercedes-Benz WIS

AP35.00-P-3501F

Bagaksel - olieskift

23.07.2020

Type	167 med motor 177
Type	167 med motor 256
	med kode M016 (Motor forbedret topydelse)

Ændringsoplysning

23.07.2020	Oliepåfyldningsskrue bagakseldrev		BA35.31-P-1003-02K
23.07.2020	Aftapningsskrue bagakseldrev		BA35.31-P-1004-02K

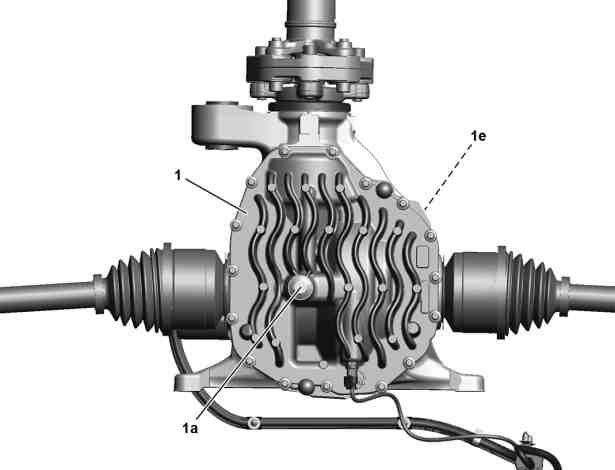

1	Bagakseldrev
1a	Aftapningsskrue med permanent magnet
1e	Påfyldningsskrue

P35.00-A015-06

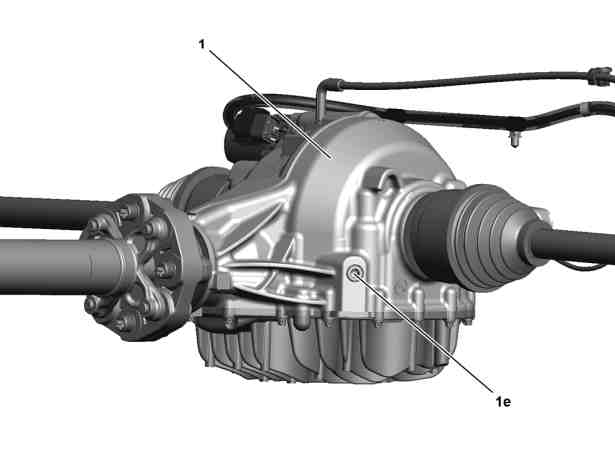

1	Bagakseldrev
1e	Påfyldningsskrue

P35.00-A016-06

 Advarsel	Fare for personskade på hud og øjne ved håndtering af varme eller glødende genstande	Der skal bruges beskyttelseshandsker, beskyttelsesbeklædning og om nødvendigt beskyttelsesbriller.	AS00.00-Z-0002-01A
 Fare	Livsfare, hvis køretøjet glider ned fra eller tipper på liften.	Køretøjet positioneres mellem liftsøjlerne, og de fire fastgørelsestallerkener placeres på de af køretøjsproducenten foreskrevne liftfastgørelsespunkter.	AS00.00-Z-0010-01A
 Forsigtig	Fare for personskade på hud og øjne ved håndtering af gearolie. Sundhedsfare ved indtagelse af gearolie	Der skal bruges beskyttelseshandsker, beskyttelsesbeklædning og beskyttelsesbriller. Gearolie må ikke fyldes på drikkevarebeholdere.	AS00.40-Z-0001-01A
	Forberedende aktivitet
1	Køretøjet løftes med lift.
			AR00.60-P-1006A
		 Køretøjet parkeres vandret. Ellers er bagakseldrevet (1) ikke korrekt fyldt, og en forkert oliemængde kan føre til lækager og materielle skader.
	Rengøring
2	Området rundt om aftapningsskrue med permanent magnet (1a) samt påfyldningsskrue (1e) rengøres.
	Afmontering
3	Påfyldningsskrue (1e) skrues ud.
	Aftapning
4	Aftapningsskrue med permanent magnet (1a) skrues ud og gearolie fra bagakseldrevet (1) aftappes.
	Rengøring
5	Aftapningshullet i bagakseldrevet (1) rengøres.	Rengøringsspray Loctite 7063 (400 ml)	*BR00.45-Z-1046-04A
	Montering
6	En ny aftapningsskrue med permanent magnet (1a) drejes ind i bagakseldrevet (1) .	 Aftapningsskrue med permanent magnet (1a) udskiftes hver gang den har været drejet ud. Ellers kan der opstå væsketab og følgeskader.
		 Aftapningsskrue bagakseldrev	*BA35.31-P-1004-02K
	Påfyldning
7	Gearolie påfyldes i bagakseldrevet (1) op til underkanten af påfyldningshullet.	 Anvend kun godkendte gearolier 75W140 limited Slip". Ellers kan der opstå skader.
		 Påfyldningsmængde	*BF35.31-P-1001-02H
	Rengøring
8	Påfyldningshullet i bagakseldrevet (1) rengøres.	Rengøringsspray Loctite 7063 (400 ml)	*BR00.45-Z-1046-04A
	Montering
9	En nye påfyldningsskrue (1e) drejes ind i bagakseldrevet (1) .	 Påfyldningsskrue (1e) udskiftes hver gang den har været drejet ud. Ellers kan der opstå væsketab og følgeskader.
		 Oliepåfyldningsskrue bagakseldrev	*BA35.31-P-1003-02K
	Efterfølgende aktivitet
10	Køretøjet sænkes med lift.
			AR00.60-P-1006A

 Hus bagakselmidtersamling

Nummer	Betegnelse		Type 167 med motor 177 Type 167 med motor 256 med kode M016 (Motor forbedret topydelse)
BA35.31-P-1003-02K	Oliepåfyldningsskrue bagakseldrev	Nm	35

 Hus bagakselmidtersamling

Nummer	Betegnelse		Type 167 med motor 177 Type 167 med motor 256 med kode M016 (Motor forbedret topydelse)
BA35.31-P-1004-02K	Aftapningsskrue bagakseldrev	Nm	35

 Bagakseldrev

Nummer	Betegnelse			Type 167
BF35.31-P-1001-02H	Påfyldningsmængde	ALU-HAG 205	Liter	1,0
		HAG 228	Liter	1,9
		Foreskreven gearolie - Oversigt		BB00.40-P-0231-01A
		Godkendte differentialeolier		BB00.40-P-0235A
		Universal-hypoidgearolier		BB00.40-P-0235-07A

Reparationsmiddel

Nummer	Betegnelse	Bestillingsnummer
BR00.45-Z-1046-04A	Rengøringsspray Loctite 7063 (400 ml)	A 001 986 71 71 09
