Úvodní informace k záběhu motorové konstrukční řady

Typ sn · téma 00.00 · verze 0100 · 2018-05-28

Platí pro: Motor 608 v typu 177

Zařazení

Funkční skupina 0 Celkový › 00 Celkové vozidlo › 00.00 Všeobecné — Řada 177

EinPAS 45 Data/informace › 45.20 Informace/opatření › 45.20.30 Úvodní spisy — Řada 177

Platí také pro motory/převodovky: 608 ***

SN00.00-P-0009AA

Úvodní informace k záběhu motorové konstrukční řady

06.04.2018

Motor

608 v typu 177

Úvodní informace k záběhu motorové konstrukční řady

Pohled na motor vpředu vpravo

P01.10-3490-06

Úvodní informace k záběhu motorové konstrukční řady

Pohled na motor vpředu vlevo

P01.10-3491-06

Úvod

Počínaje třídou A, typ  177, se zavádí nový 4válcový vznětový motor OM 608. Motor OM 608 je nástupcem vznětového motoru OM 607. Osvědčená koncepce se zdvihovým objemem 1,5  litru bude dále vyvíjena.

Optimalizovaného zvukového a vibračního komfortu je dosaženo rozsáhlými „NVH“ opatřeními („Noise, Vibration, Harness“ = hluk, vibrace, tvrdost).

Vývojové cíle pro motor v porovnání s předchůdcem OM 607 jsou:

Zvýšení výkonu

Omezení spotřeby

Splnění nových mezních hodnot emisí

Zlepšené „NVH“ chování (z hlediska hlučnosti, vibrací a tvrdosti)

Redukce hmotnosti

Novinky stručně

Vylepšené výfukové turbodmychadlo s variabilní geometrií turbíny integrované do sběrného výfukového potrubí .

Přestavování geometrie turbíny elektrickým nastavovacím členem

Nová hlava válců s integrovaným sacím potrubím

Nové víko ventilů s novým odvětráním klikové skříně

Kliková skříň s novým připojením na modul olejového filtru

Vstřikování s tlakem 2000  barů

Ocelové písty, druhý pístní kroužek je pochromovaný.

Kompaktní systém dodatečné úpravy výfukových plynů v blízkosti motoru s dávkováním AdBlue® a katalyzátorem SCR

Variabilní olejové čerpadlo

Chladič plnicího vzduchu (s průtokem chladiva, na straně motoru)

Kliková skříň

Kliková skříň motoru OM 608 je vyrobena z šedé litiny. Hmotnost klikové skříně bylo možné za současného zvýšení tuhosti zredukovat.

Pro další snížení celkového tření motoru se používá také motorový olej s nízkou viskozitou.

Klikové ústrojí

Klikový hřídel je kovaný a má čtyři protizávaží, jejichž uspořádání a tvar zaručuje nízkou deformaci klikového hřídele a nízkou celkovou výšku.

Použit je nový ocelový píst. Druhý pístní kroužek je pochromovaný

Úvodní informace k záběhu motorové konstrukční řady

Klikové ústrojí

1

Píst

2

Ojnice

3

Kliková hřídel

P03.20-2467-72

Hlava válců/ventilový rozvod

Hlava válců je vyrobena z hliníkové slitiny. Vačkový hřídel nad hlavou poháněný ozubeným řemenem ovládá po jednom sacím a jednom výfukovém ventilu na válec. Hlava válců byla kompletně překonstruována pro účely nové generace motorů:

Integrované rozdělovací potrubí plnicího vzduchu

Redukce pohyblivých hmotných částí ventilového rozvodu (talířky ventilů, ventily)

Výška hlavy válců byla zredukována na 117,75  mm.

Úvodní informace k záběhu motorové konstrukční řady

Hlava válců

1

Integrované rozdělovací potrubí plnicího vzduchu

2

Hlava válců

P01.30-2531-76

Úvodní informace k záběhu motorové konstrukční řady

Řemenový pohon

1

Pohon vačkového hřídele

2

Ozubený řemen

3

Pohon vysokotlakého čerpadla

4

Pohon čerpadla chladicí kapaliny

5

Kliková hřídel

6

Napínací kladka

P05.00-2118-76

Olejový okruh a odvzdušnění

Použito je řízené olejové čerpadlo, tlakový regulační ventil spíná na základě pole charakteristiky tlaku oleje závislého na potřebě a teplotě. Toto provedení umožňuje nižší spotřebu energie pro přívod oleje a působí na snížení spotřeby.

Novinkou je modul olejového filtru s chladičem motorového oleje.

Úvodní informace k záběhu motorové konstrukční řady

Modul olejového filtru

1

Skříň modul olejového filtru

2

Jednotka olejového filtru

6

Chladič motorového oleje

P18.00-2456-11

Hluk, vibrace, tvrdost

Motor OM 608 je vybaven krytem olejové vany z polyuretanové pěny („PU“ pěna). Kromě toho jsou vstřikovače zapouzdřeny šachtovým těsněním a motor designovým krytem s vnitřní ochranou proti hluku PET fleece.

Optimalizací parametrů vstřikování může být hlučnost spalování dále optimalizována. Zejména zdvojené předvstřiky, kterých se používá ve velkém pracovním rozsahu, přispívají k dalšímu zlepšení.

Úvodní informace k záběhu motorové konstrukční řady

Kryty

1

Designový kryt

2

Kryt olejové vany

P01.00-3757-76

Vstřikování

Použit je vstřikovací systém Common-Rail. To umožňuje přesné ovládání spalování až šesti vstřiky na jeden cyklus. Za účelem splnění zvýšených požadavků z hlediska výkonu a emisí se maximální vstřikovací tlak zvýšil na 2000  barů. Dále jsou použity trysky s osmi rozprašovacími otvory.

Za účelem optimalizace hluku spalování se ve velkých pracovních rozsazích používají zdvojené předvstřiky. Pro optimalizaci emisí se používá připojený dostřik. Během regenerace filtru pevných částic probíhá několik časovaných dostřiků.

Úvodní informace k záběhu motorové konstrukční řady

P47.00-2271-79

Palivový okruh, schematické znázornění

1

Tlakový omezovací ventil

8

Snímač tlaku a teploty paliva

2

Rozdělovač paliva

9

Vysokotlaké palivové čerpadlo

3

Snímač tlaku rozdělovače paliva

10

Regulační ventil množství

4

Vstřikovač paliva

A

Přívod paliva modulu palivového filtru (nízkotlaké vedení)

5

Palivová nádrž

B

Přívod paliva vysokotlakého palivového čerpadla (nízkotlaké vedení)

6

Dopravovací modul paliva

C

Vysokotlaká palivová vedení

7

Modul palivového filtru

D

Zpětná vedení paliva

Střídání plnění a přeplňování

Motor OM 608 je vybaven výfukovým turbodmychadlem s nastavitelnou geometrií turbíny („VTG“). Disponuje rovněž turbínovým kolem a oběžným kolem kompresoru, která jsou vzájemně spojena na hřídeli.

Rozdíl je oproti konvenčnímu výfukovému turbodmychadlu v tom, že „VTG“ dmychadlo má na straně sání nastavitelné vodicí lopatky. Vodicí lopatky jsou upevněny se svými hřídeli na opěrném kroužku. Na zadní straně opěrného kroužku mají hřídele vodicích lopatek vodicí čep, který zaskakuje do stavěcího kroužku. Všechny vodicí lopatky jsou otáčeny současně přes stavěcí kroužek. Stavěcím kroužkem pohybuje přestavovací motor.

Přestavování zajistí, že turbínové kolo má vždy optimální průtok výfukových plynů, a to i když jsou k dispozici rozdílná množství výfukových plynů. Jak se množství výfukových plynů zvětšuje, postavení vodicích lopatek je stále strmější. Průřez se zvětšuje, ale průtok turbínového kola zůstává optimální a plnicí tlak i výkon turbíny zůstávají přibližně konstantní.

Při malém množství výfukových plynů jsou vodicí lopatky nastaveny do ploché pozice a tím je pro výfukové plyny k dispozici menší průřez lopatek. K tomu, aby ve stejném čase mohlo proudit stejné množství výfukových plynů vodícími lopatkami, musí malé množství výfukových plynů proudit rychleji.

To vede k rychlejšímu toku a tím k rychlejší rotaci turbínového kola, takže je na druhé straně přiváděno více čerstvého vzduchu a dosaženo vyššího plnicího tlaku. Toto se děje například při nízkých otáčkách a plném zatížení, pokud je potřebný rychlý nárůst plnicího tlaku.

Protože je „VTG“ dmychadlo elektricky řízeno, musí být trvale regulováno oproti přeplňování přes wastegate, které se řídí vlastním přetlakem. Nejstrmější postavení vodicích lopatek a tím největší možná aktivní plocha je současně pohotovostní pozicí „VTG“ dmychadla při výpadku regulace. Tato pozice obvykle umožňuje zanedbatelný plnicí tlak a tím brání neřízenému příliš silnému přeplňování motoru.

Zavádění výfukových plynů do vzduchu pro spalování („nízkotlaká recirkulace výfukových plynů“) před sacím hrdlem kompresoru vyžaduje zvláštní opatření u oběžného kola kompresoru a skříně oběžného kola kompresoru. Tyto komponenty jsou opatřeny speciální vrstvou. Tato vrstva poskytuje účinnou ochranu proti agresivním částicím.

Plnicí vzduch je chlazen chladičem plnicího vzduchu upevněným na motoru s průtokem chladiva.

Kompaktní konstrukce skříně turbínového kola způsobuje nízké ztráty tepla a průtoku v proudu výfukových plynů, takže existují příznivé podmínky pro vysoký stupeň přeplňování a dobrou konverzi výfukových plynů. Sběrač byl odlit na skříň turbodmychadla-turbíny.

Přestavování zvláště aerodynamicky tvarovaných vodicích lopatek s „S-profilem“ probíhá přes elektrický nastavovací člen. Elektrické přestavování geometrie turbíny a kompaktní uspořádání díky integraci skříně turbínového kola do sběrného výfukového potrubí významnou měrou přispívají ke spontánní reakci výfukového turbodmychadla.

Úvodní informace k záběhu motorové konstrukční řady

Výfukové turbodmychadlo

1

Regulátor plnicího tlaku

2

Výfukové turbodmychadlo (se sběračem výfukových plynů)

P09.40-2657-06

Úvodní informace k záběhu motorové konstrukční řady

Sání vzduchu a plnění

1

Plášť čističe vzduchu

2

Výfukové turbodmychadlo

3

Chladič plnicího vzduchu (s průtokem chladiva, na straně motoru)

4

Nastavovač škrticí klapky

A

Horký plnicí vzduch

B

Nasávaný vzduch

C

Chlazený plnicí vzduch

P09.00-2170-76

Dodatečná úprava výfukových plynů

Aby byla zajištěna shoda s právně požadovanými mezními hodnotami emisí, znečišťující látky vznikající navzdory optimálnímu spalování jsou převedeny do kombinovaného systému dodatečné úpravy výfukových plynů. Tento systém je umístěn v blízkosti motoru a obsahuje následující součásti:

Oxidační katalyzátor pro konverzi emisí uhlovodíků a oxidu uhelnatého (CO)

Filtr sazí vznětového motoru (DPF) pro filtraci částic sazí ve výfukových plynech

Systém dodatečné úpravy výfukových plynů s katalyzátory SCR pro konverzi emisí NOx (emise oxidů dusíku)

V pravidelných intervalech se filtr sazí vznětového motoru zahřívá na vysoké teploty vhodnými vnitřními opatřeními motoru, aby se nasbírané saze neškodně spálily a filtrační kapacita filtru pevných částic byla trvale zajištěna.

Systém dodatečné úpravy výfukových plynů pro konverzi emisí NOx: přípravek AdBlue® je dávkovacím systémem vstřikován do výfukových plynů. Tam se smíchá s výfukovými plyny kompaktním mísícím zařízením a převádí se na amoniak. Ten slouží jako reakční činidlo v následných katalyzátorech SCR a konvertuje oxidy dusíku (NOx) na neškodný dusík.

Jeden z obou katalyzátorů SCR je integrován ve formě katalytické vrstvy do porézního keramického tělesa filtru pevných částic. Další katalyzátor SCR je umístěn ve stejném tělese za filtrem sazí vznětového motoru.

Funkce systému dodatečné úpravy výfukových plynů byla pečlivě vyladěna pro různé provozní stavy motoru a ve spojení s optimálním spalováním motoru zajišťuje splnění přísných limitů evropských emisních předpisů. Zejména byl systém dále vyvíjen a optimalizován, aby splňoval nové požadavky na „Real Driving Emissions“ („RDE - skutečné provozní emise“).

Úvodní informace k záběhu motorové konstrukční řady

P49.00-2207-79

Přehled výfukového systému

1

Oxidační katalyzátor

6

Jednotka filtru sazí vznětového motoru-katalyzátoru SCR

2

Snímač NOxpřed katalyzátorem SCR

7

Snímač NOxza katalyzátorem SCR

3

Jednotka snímačů teploty

8

Regulátor klapky výfukových plynů

4

Dávkovací ventil redukčního prostředku

9

Předřadný tlumič

5

Snímač rozdílu tlaku filtru pevných částic

10

Snímač sazí

Úvodní informace k záběhu motorové konstrukční řady

Senzorika dodatečné úpravy výfukových plynů

3

Jednotka snímačů teploty

3.1

Snímač teploty před oxidačním katalyzátorem

3.2

Snímač teploty před výfukovým turbodmychadlem

3.3

Snímač teploty za oxidačním katalyzátorem

3.4

Snímač teploty vysokotlaké recirkulace výfukových plynů

4

Dávkovací ventil redukčního prostředku

5

Snímač rozdílu tlaku filtru pevných částic

11

Snímač teploty před filtrem částic vznětového motoru

P49.00-2202-76

Úvodní informace k záběhu motorové konstrukční řady

Dodatečná úprava výfukových plynů, snímače NOx

2

Snímač NOxpřed katalyzátorem SCR

7

Snímač NOxza katalyzátorem SCR

P49.00-2201-76

Recirkulace výfukových plynů (AGR)

Pro další snížení emisí využívá motor OM 608 dva různé typy recirkulace výfukových plynů. V závislosti na provozním stavu motoru se části toku výfukových plynů buď vrací zpět do sacího potrubí vysokotlakou recirkulací výfukových plynů, nebo probíhá chlazená nízkotlaká recirkulace výfukových plynů, ve které jsou výfukové plyny recirkulovány před kompresorem.

Úvodní informace k záběhu motorové konstrukční řady

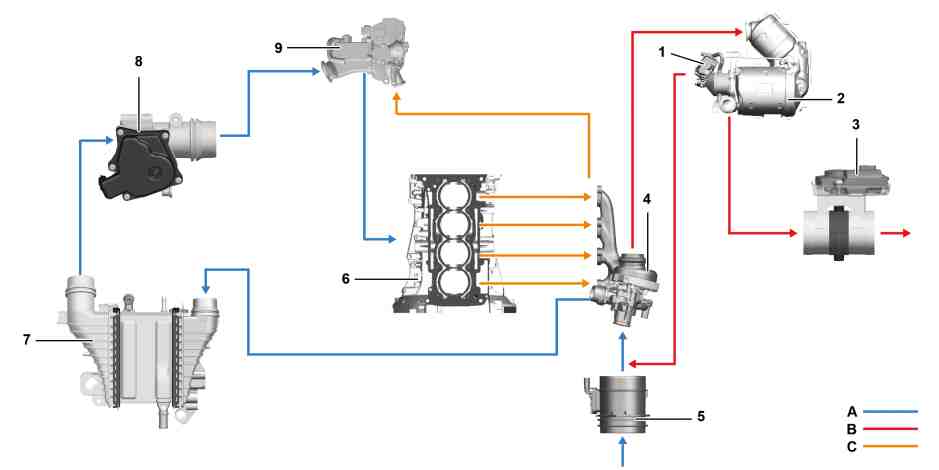

P14.20-2430-79

Přehled recirkulace výfukových plynů

1

Ventil nízkotlaké recirkulace výfukových plynů a chladič recirkulace výfukových plynů

7

Chladič plnicího vzduchu (mezichladič)

2

Konstrukční jednotka oxidačního katalyzátoru, filtru sazí vznětového motoru a katalyzátoru SCR

8

Nastavovač škrticí klapky

3

Regulátor klapky výfukových plynů

9

Vysokotlaký ventil recirkulace výfukových plynů

4

Výfukové turbodmychadlo

A

Nasávaný vzduch (čerstvý)

5

Snímač množství nasávaného vzduchu

B

Výfukové plyny (nízkotlaké)

6

Kliková skříň

C

Výfukové plyny (vysokotlaké)

Tepelné řízení

V motoru OM 608 je použit 3cestný termostat. Výsledkem je rychlejší ohřev chladicí kapaliny s následujícími výhodami:

Rychlejší dosažení optimální provozní teploty

Snížení emisí výfukových plynů

Úspora paliva

Rychlý ohřev vnitřního prostoru vozidla

Úvodní informace k záběhu motorové konstrukční řady

P20.00-2649-79

Znázornění chladicích okruhů

1

Vyrovnávací nádržka chladicí kapaliny

16

Zpětný ventil

2

Nezávislé vytápění vozu

17

Snímač teploty chladicí kapaliny nízkoteplotního okruhu chlazení plnicího vzduchu

3

Oběhové čerpadlo chladicí kapaliny

18

Oběhové čerpadlo chladicí kapaliny nízkoteplotního okruhu chlazení plnicího vzduchu

4

Přepínací ventil

19

Chladič plnicího vzduchu (mezichladič)

5

Výměník tepla topení

20

Chladič motoru

6

Chladič recirkulace výfukových plynů (vysokotlaká recirkulace výfukových plynů)

21

Otočný šoupátkový ventil

7

Chladič recirkulace výfukových plynů (nízkotlaká recirkulace výfukových plynů)

22

Nízkoteplotní chladič chlazení plnicího vzduchu

8

Dávkovací ventil dodatečné úpravy výfukových plynů

23

Zpětný ventil

9

Kliková skříň

A

Teplá chladicí kapalina (chladicí okruh motoru)

10

Čerpadlo chladicí kapaliny chladicího okruhu motoru

B

Plnicí vedení chladicího okruhu motoru

11

Termostat chladicí kapaliny

C

Nízkoteplotní okruh chlazení převodovky

12

Převodovka s dvojitou spojkou

D

Odvzdušnění chladicího okruhu motoru

13

Oběhové čerpadlo chladicí kapaliny nízkoteplotního okruhu chlazení převodovky

E

Odvzdušnění nízkoteplotního okruhu chlazení plnicího vzduchu

14

Výměník tepla motorového oleje

F

Nízkoteplotní okruh chlazení plnicího vzduchu

15

Tepelný uzavírací ventil

G

Chladná chladicí kapalina (chladicí okruh motoru)

Údržba

Současná strategie údržby společnosti Mercedes-Benz se vztahuje také na motor OM 608, teritoriálně specifické odchylky jsou možné:

Evropa:

Pevné intervaly údržby „každých 25.000  km/12  měsíců“.

Servisní rozsah A a B vždy střídavě

Přídavné práce probíhají v následujících intervalech:

Výměna vložky vzduchového filtru: každých 75.000  km/3  roky

Výměna palivového filtru: každých 75.000  km/3  roky

Výměna ozubeného řemene: každých 200.000  km/10  let

Úvodní informace k záběhu motorové konstrukční řady

Diagram výkonu

A

Průběh točivého momentu

B

Výkon

P01.00-3750-76

Technické údaje motoru OM 608

OM 608  DEH LA 85  kW

Uspořádání /počet válců

-

Řada/4

Počet ventilů/válců

-

2

Zdvihový objem

cm3

1461

Rozteč válců

mm

85

Objem válce

cm3

365

Otvor

mm

76

Zdvih

mm

80,5

Zdvih/vrtání

-

1,05

Délka ojnice

mm

138,7

Šířka lamely

mm

7

Jmenovitý výkon

kW při ot./min

85 při 4000

Maximální točivý moment

Nm při ot./min

260 při 1750  až  2750

Specifický výkon

kW/l

58

Komprese

ε

15,1

Norma pro výfukové plyny

-

Norma Euro 6
