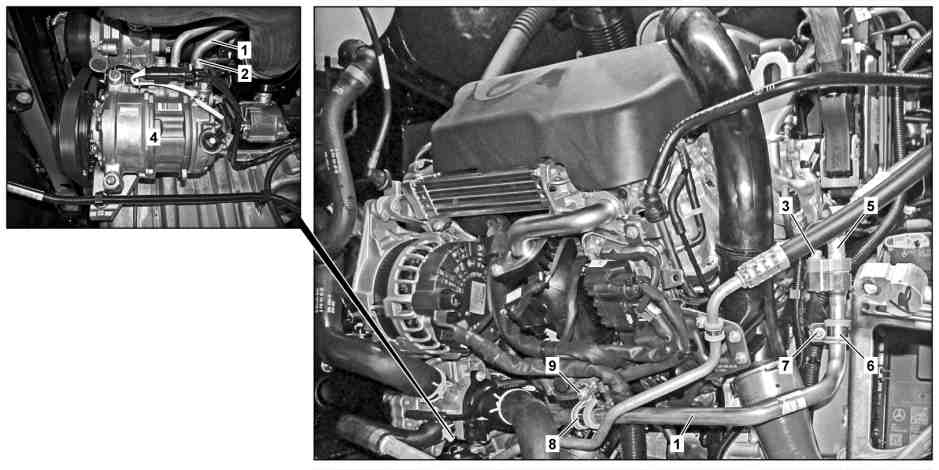

D83.30-1279-09
1 | Vedení chladiva | 4 | Kompresor chladiva | 7 | Šroub | ||
2 | Šroub | 5 | Vedení chladiva | 8 | Držák | ||
3 | Šroub | 6 | Držák | 9 | Šroub |
Varování | Nebezpečí otravy při vdechnutí přehřátých výparů chladiva klimatizace naplněné chladivem R134a. Nebezpečí úrazu při kontaktu kůže a očí s tekutým chladivem R134a a při manipulaci s díly pod tlakem. | Neprovádět žádné svářečské práce na uzavřené klimatizaci a v jejím okolí. Zákaz kouření a manipulace s otevřeným ohněm. Nosit ochranné brýle a ochranné rukavice, pracovat pouze v dobře větraných prostorách. Provádět opravárenské práce na okruhu klimatizace pouze při prázdném zařízení. | |
Nebezpečí | Nebezpečí požáru v důsledku vznícení chladiva R1234yf kontaktem s horkými součástmi. Nebezpečí otravy při vdechnutí přehřátých výparů chladiva. Nebezpečí úrazu při kontaktu kůže a očí s uniklým chladivem R1234yf a při manipulaci s díly pod tlakem. Nebezpečí výbuchu při vzniku hořlavé směsi chladiva se vzduchem | Neprovádět žádné svářečské práce na uzavřené klimatizaci a v jejím okolí. Zákaz kouření a manipulace s otevřeným ohněm. Nosit ochranné brýle a ochranné rukavice, pracovat pouze v dobře větraných prostorách. Provádět opravárenské práce na okruhu klimatizace pouze při prázdném zařízení. | |
Upozornění na věcné škody | Ochrana okruhu a součástí klimatizace při opravárenských pracích před vlhkostí | ||
Pokyny pro manipulaci s chladivem R1234yf | |||
Pokyny k manipulaci s chladivem R134a | |||
| Demontáž, montáž | ||
1 | Vyprázdnit klimatizaci | ||
2 | Uvolnit vedení chladiva (1) u držáku (6) | Za tímto účelem vyšroubovat šroub (7). | |
Šroub vedení chladiva u držáku | |||
3 | Uvolnit vedení chladiva (1) u držáku (8) | Za tím účelem vyšroubovat šroub (9). | |
Šroub vedení chladiva u držáku | |||
4 | Demontovat vedení chladiva (1) z kompresoru chladiva (4) | ||
| Kompresorové oleje (specifikace 362.1) | ||
| |||
Za tím účelem vyšroubovat šroub (2). | |||
Montáž: Vyměnit těsnicí kroužky a potřít kompresorovým olejem. | |||
Šroub vedení chladiva u kompresoru chladiva | |||
Sada uzavíracích zátek | |||
5 | Demontovat vedení chladicí kapaliny (1) | ||
| Kompresorové oleje (specifikace 362.1) | ||
| |||
Za tím účelem vyšroubovat šroub (3). | |||
Montáž: Vyměnit těsnicí kroužky a potřít kompresorovým olejem. | |||
Šroub vedení chladiva (sací vedení) u vedení chladiva (sací vedení) | |||
Šroub vedení chladiva u držáku | |||
Sada uzavíracích zátek | |||
6 | Montáž se provádí v obráceném pořadí | ||
| Zkontrolovat | ||
Varování | Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru | Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly. | |
7 | Zkontrolovat těsnost při běžícím motoru | Pouze vizuální kontrola. |
129 589 00 91 00
Sada uzavíracích zátek
Odkazované dokumenty
- ah8330n000301a Pokyny k manipulaci s chladivem R134a
- ah8330n000501a Ochrana okruhu a součástí klimatizace při opravárenských pracích před vlhkostí
- ah8330p000302a Pokyny pro manipulaci s chladivem R1234yf
- ar8330d1760ts Vyprázdnění, odvzdušnění, nové naplnění a kontrola funkce a těsnosti klimatizace
- as0000z000501a Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru
- as8300z000601a Nebezpečí otravy při vdechnutí přehřátých výparů chladiva klimatizace naplněné chladivem R134a. Nebezpečí úrazu při kontaktu kůže a očí s tekutým chladivem R134a a při manipulaci s díly pod tlakem.
- as8300z000701a Nebezpečí požáru v důsledku vznícení chladiva R1234yf kontaktem s horkými součástmi. Nebezpečí otravy při vdechnutí přehřátých výparů chladiva. Nebezpečí úrazu při kontaktu kůže a očí s uniklým chladivem R1234y
- bb0040p036201a Kompresorové oleje (specifikace 362.1)
