Demontáž, montáž čidla tlaku chladiva

AR83.30-D-5445TSM

Demontáž, montáž čidla tlaku chladiva

11.08.2020

Typ

907.1/2/6 s motorem 654.9

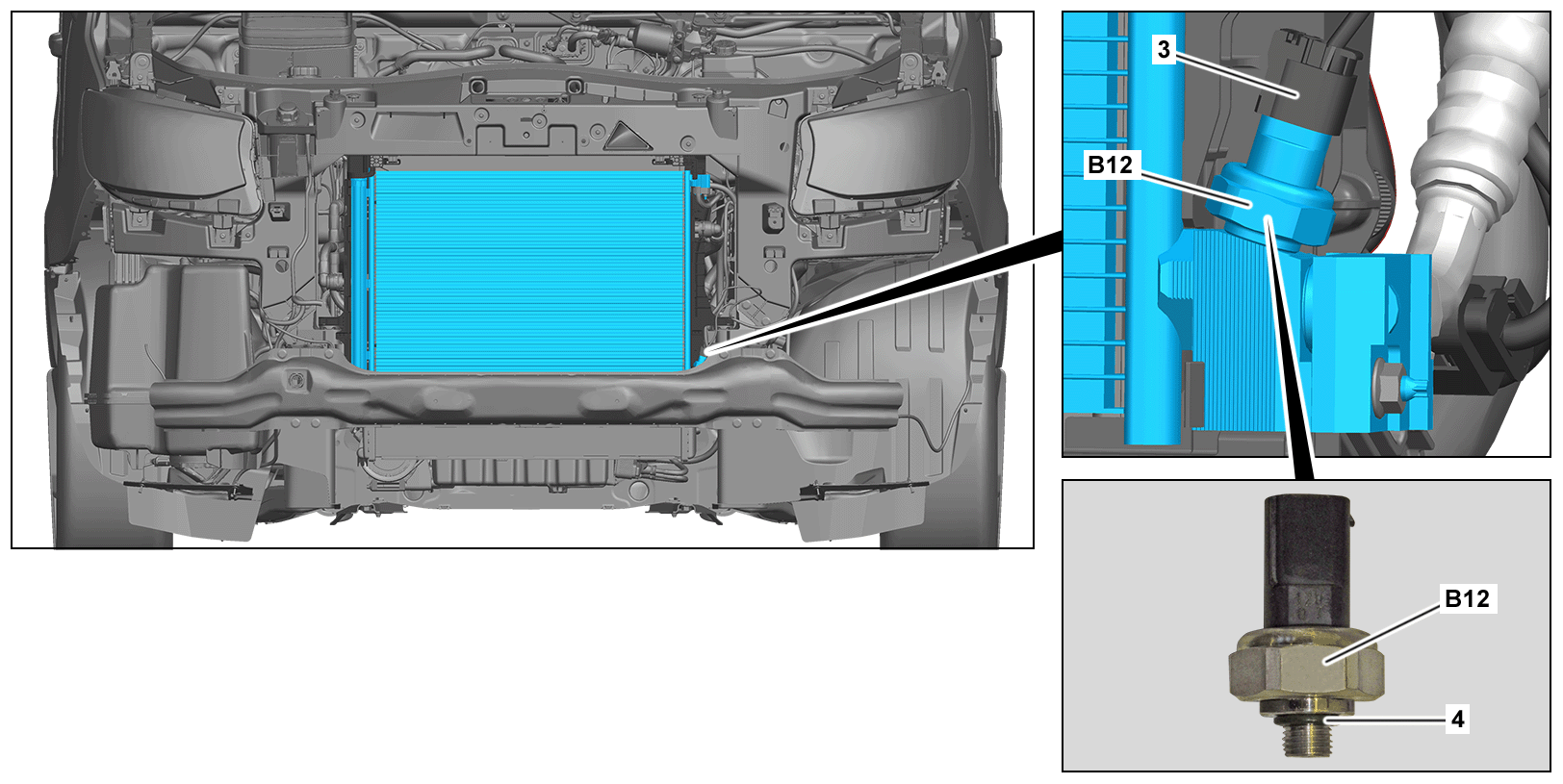

3

Elektrický konektorový spoj

4

O-kroužek

B12

Snímač tlaku chladiva

 Nebezpečí

Nebezpečí požáru v důsledku vznícení chladiva R1234yf kontaktem s horkými součástmi. Nebezpečí otravy při vdechnutí přehřátých výparů chladiva. Nebezpečí úrazu při kontaktu kůže a očí s uniklým chladivem R1234yf a při manipulaci s díly pod tlakem. Nebezpečí výbuchu při vzniku hořlavé směsi chladiva se vzduchem

Neprovádět žádné svářečské práce na uzavřené klimatizaci a v jejím okolí. Zákaz kouření a manipulace s otevřeným ohněm. Nosit ochranné brýle a ochranné rukavice, pracovat pouze v dobře větraných prostorách. Provádět opravárenské práce na okruhu klimatizace pouze při prázdném zařízení.

AS83.00-Z-0007-01A

 Varování

Nebezpečí otravy při vdechnutí přehřátých výparů chladiva klimatizace naplněné chladivem R134a. Nebezpečí úrazu při kontaktu kůže a očí s tekutým chladivem R134a a při manipulaci s díly pod tlakem.

Neprovádět žádné svářečské práce na uzavřené klimatizaci a v jejím okolí. Zákaz kouření a manipulace s otevřeným ohněm. Nosit ochranné brýle a ochranné rukavice, pracovat pouze v dobře větraných prostorách. Provádět opravárenské práce na okruhu klimatizace pouze při prázdném zařízení.

AS83.00-Z-0006-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

Upozornění na věcné škody

Ochrana okruhu a součástí klimatizace při opravárenských pracích před vlhkostí

AH83.30-N-0005-01A

Pokyny pro manipulaci s chladivem R1234yf

AH83.30-P-0003-02A

Pokyny k manipulaci s chladivem R134a

AH83.30-N-0003-01A

 

Demontáž, montáž

1

Vyprázdnit klimatizaci.

AR83.30-D-1760TS

2

Demontovat přední nárazník.

AR88.20-D-2000TS

3

Uvolnit kondenzátor chladiva ve spodní oblasti z jednotky chladiče a zatáhnout mírně dopředu.

AR83.30-D-0013TSM


Zatáhnout kondenzátor chladiva dopředu pouze do umožnění nasazení  očkového nástavce o rozměru 27 mm u snímače tlaku chladiva (B12).
V opačném případě může dojít k poškozením kondenzátoru chladiva.

 Očkový nástavec 27_mm

*000589780300

4

Odpojit elektrický konektorový spoj (3).

5

Demontovat snímač tlaku chladiva (B12) a uzavřít otevřenou přípojku vhodnou uzavírací zátkou.

Pokyny pro výpočet utahovacího momentu při použití zasouvacích nebo násuvných nástrojů s různými činnými délkami

AH00.00-P-0015-01CW



Kompresorové oleje (specifikace 362.1)

BB00.40-P-0362-01A

 Montáž: Potřít O-kroužek (4) kompresorovým olejem.

 Snímač tlaku chladiva u kondenzátoru chladiva

*BA83.30-N-1006-01TS

 Očkový nástavec 27_mm

*000589780300

 Sada uzavíracích zátek

*129589009100

6

Zkontrolovat O-kroužek (4) ohledně poškození a opotřebení.

Při opětném použití snímače tlaku chladiva (B12).

V případě závady



Vyměnit snímač tlaku chladiva (B12).

7

Montáž se provádí v obráceném pořadí



Zkontrolovat

 Varování

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly.

AS00.00-Z-0005-01A

8

Provést zkušební běh motoru, přitom zkontrolovat funkci a těsnost klimatizace.

 Klimatizace

Číslo

Název

Typ 907 s motorem 654.9

BA83.30-N-1006-01TS

Snímač tlaku chladiva u kondenzátoru chladiva

Nm

10
