D83.30-1302-09

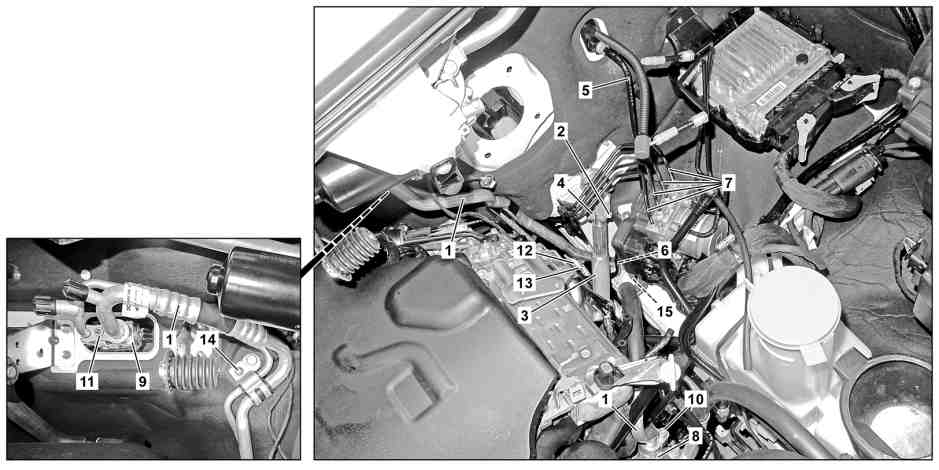

Zobrazeno u typu 907 s motorem 651 s převodovkou 711.6 kromě kódu H08 (zesílená střešní klimatizace) a kromě kódu HH7 (základní střešní klimatizace) |
1 | Vedení chladiva | 6 | Držák (s převodovkou 711.6) | 11 | Matice | ||
2 | Šroub | 7 | Hydraulická vedení | 12 | Rozpojovací místo | ||
3 | Hřídel sloupku řízení | 8 | Kompresor chladiva | 13 | Matice | ||
4 | Křížový kloub | 9 | Expanzní ventil | 14 | Matice | ||
5 | Hydraulické vedení (s převodovkou 711.6) | 10 | Šroub | 15 | Matice |
Varování | Nebezpečí otravy při vdechnutí přehřátých výparů chladiva klimatizace naplněné chladivem R134a. Nebezpečí úrazu při kontaktu kůže a očí s tekutým chladivem R134a a při manipulaci s díly pod tlakem. | Neprovádět žádné svářečské práce na uzavřené klimatizaci a v jejím okolí. Zákaz kouření a manipulace s otevřeným ohněm. Nosit ochranné brýle a ochranné rukavice, pracovat pouze v dobře větraných prostorách. Provádět opravárenské práce na okruhu klimatizace pouze při prázdném zařízení. | |
Nebezpečí | Nebezpečí požáru v důsledku vznícení chladiva R1234yf kontaktem s horkými součástmi. Nebezpečí otravy při vdechnutí přehřátých výparů chladiva. Nebezpečí úrazu při kontaktu kůže a očí s uniklým chladivem R1234yf a při manipulaci s díly pod tlakem. Nebezpečí výbuchu při vzniku hořlavé směsi chladiva se vzduchem | Neprovádět žádné svářečské práce na uzavřené klimatizaci a v jejím okolí. Zákaz kouření a manipulace s otevřeným ohněm. Nosit ochranné brýle a ochranné rukavice, pracovat pouze v dobře větraných prostorách. Provádět opravárenské práce na okruhu klimatizace pouze při prázdném zařízení. | |
Upozornění na věcné škody | Postup při poškozené, resp. netěsné klimatizaci | ||
Upozornění na věcné škody | Ochrana okruhu a součástí klimatizace při opravárenských pracích před vlhkostí | ||
Upozornění na věcné škody | Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla | ||
Pokyny pro manipulaci s chladivem R1234yf | |||
Pokyny k manipulaci s chladivem R134a | |||
| Demontáž, montáž | ||
1 | Demontovat plášť vzduchového filtru. |
| |
Typ 907 s motorem 651 | |||
2 | Demontovat posilovač brzdného účinku. | ||
3 | Uvést převodku řízení do střední polohy. | ||
Upínací matice | |||
Upínací zařízení | |||
4 | Vyšroubovat šroub (2). | Šroub hřídele sloupku řízení u ložiska hřídele sloupku řízení | |
5 | Demontovat hřídel sloupku řízení (3) z křížového kloubu (4). | ||
6 | Demontovat hydraulické vedení (5) z hlavního válce spojky. |
| |
7 | Demontovat hydraulické vedení (5) z držáku (6), vést ho pod hydraulickými vedeními (7) a umístit ho mimo oblast práce. | Typ 907 s motorem 651 s převodovkou 700.790 | |
| |||
8 | Vyprázdnit klimatizaci. | ||
9 | Demontovat vedení chladiva (1) z kompresoru chladiva (8). | ||
| Kompresorové oleje (specifikace 362.1) | ||
| |||
Za tím účelem vyšroubovat šroub (10). | |||
Montáž: Vyměnit těsnicí kroužky a potřít kompresorovým olejem. | |||
Šroub vedení chladiva u kompresoru chladiva | |||
Sada uzavíracích zátek | |||
10 | Demontovat vedení chladiva (1) z expanzního ventilu (9). | ||
| Kompresorové oleje (specifikace 362.1) | ||
| |||
Za tím účelem vyšroubovat matici (11). | |||
Montáž: Vyměnit těsnicí kroužky a potřít kompresorovým olejem. | |||
Matice vedení chladiva u expanzního ventilu | |||
Sada uzavíracích zátek | |||
11 | Demontovat vedení chladiva (1) z rozpojovacího místa (12). | ||
| Kompresorové oleje (specifikace 362.1) | ||
| |||
Za tím účelem vyšroubovat matici (13). | |||
Montáž: Vyměnit těsnicí kroužky a potřít kompresorovým olejem. | |||
Matice vedení chladiva u vedení chladiva | |||
Sada uzavíracích zátek | |||
12 | Demontovat vedení chladiva (1) z vedení chladiva zadní klimatizace. | Typ 907 s motorem 642, 651 | |
| Kompresorové oleje (specifikace 362.1) | ||
| |||
Za tím účelem odšroubovat matici. | |||
Montáž: Vyměnit těsnicí kroužky a potřít kompresorovým olejem. | |||
Matice vedení chladiva u vedení chladiva | |||
Sada uzavíracích zátek | |||
13 | Demontovat vedení chladiva (1) z čelní stěny. | Za tím účelem odšroubovat matici (14). | |
M6 | |||
14 | Demontovat vedení chladiva (1) z podélníku. | Za tím účelem odšroubovat šroub (15). | |
Šroub vedení chladiva u držáku | |||
M6 | |||
15 | Demontovat vedení chladiva (1). | ||
| Kompresorové oleje (specifikace 362.1) | ||
Montáž: Vyměnit těsnicí kroužky a potřít kompresorovým olejem. | |||
16 | Montáž se provádí v obráceném pořadí | ||
| Zkontrolovat | ||
Varování | Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru | Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly. | |
17 | Zkontrolovat těsnost při běžícím motoru. | Pouze vizuální kontrola. |
