Demontáž, montáž oběhového čerpadla

AR83.25-D-1171TS

Demontáž, montáž oběhového čerpadla

11.12.2017

Typ

907 s motorem 642

Typ

907, 910 s motorem 651

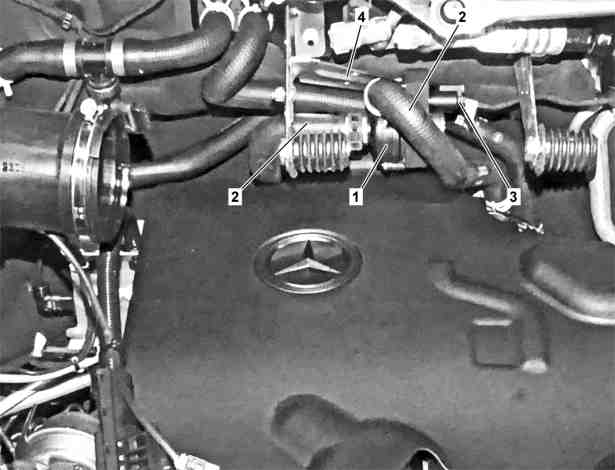

Znázorněno u typu 907 s motorem 651

1

Oběhové čerpadlo

2

Demontovat hadice

3

Elektrický konektorový spoj

4

Držák

 Varování

Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny

Otevírat chladicí systém pouze při teplotě chladicí kapaliny pod 90 °C. Pomalu povolovat víčko a odpustit přetlak. Nenalévat chladicí kapalinu do nádobek pro nápoje.
Používat ochranné rukavice, ochranný oděv a ochranné brýle.

AS20.00-Z-0001-01A

Upozornění na věcné škody

Upozornění ke chladicí kapalině

AH20.00-N-2080-01A

 

Demontáž, montáž

1

Demontovat plášť vzduchového filtru

Typ 910 s motorem 651

AR09.10-D-1150TSF

Typ 907 s motorem 642

AR09.10-D-1150TSV

Typ 907 s motorem 651

AR09.10-D-1150TS

2

Odpojit hadice (2)

 Svorka

*000589403700

3

Demontovat hadice (2) z oběhového čerpadla (1)

 Zachytit vytékající chladicí kapalinu.

 Kleště na hadicové spony

*454589003700

4

Odpojit elektrický konektorový spoj (3)

5

Demontovat oběhové čerpadlo (1) z držáku (4)

6

Montáž se provádí v obráceném pořadí



Zkontrolovat

 Varování

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly.

AS00.00-Z-0005-01A

7

Provést zkušební běh motoru a zkontrolovat funkci oběhového čerpadla (1)

8

Zkontrolovat těsnost chladicího systému motoru

AR20.00-D-1011TS
