AR80.20-D-4003B | Demontáž, montáž motoru centrálního zamykání u dveří zadní stěny | 27.2.12 |
TYP 906.135 s KÓDEM (PZ0) vozidlo pro doručování balíků s integrovanou skříní DP DHL

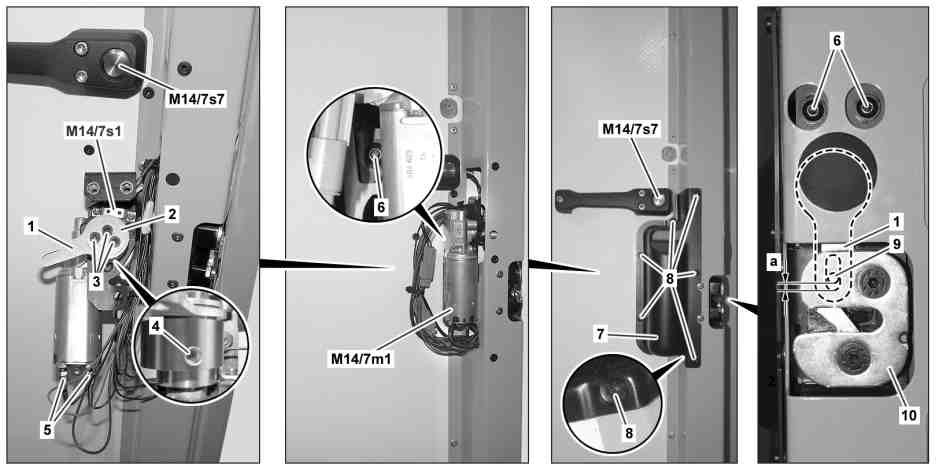

D72.20-1225-09
1 Ojnice
2 Podložka
3 Šrouby
4 Závitový čep
5 Elektrické konektorové spoje
M14/7m1 Motor centrálního zamykání dveří zadní stěny
M14/7s1 Spínač otočné západky centrálního zamykání dveří zadní stěny
M14/7s7 Tlačítko vnitřního ovládání centrálního zamykání dveří zadní stěny
6 Šrouby
7 Kryt
8 Šrouby
9 Čep
10 Zámek dveří
D72.20-1227-12
11 Šrouby
12 Upínací deska
13 Šroub
14 Nosič motoru
15 Excentr
M14/7m1 Motor centrálního zamykání dveří zadní stěny
| Demontáž | ||
Nebezpečí! | Nebezpečí poranění přivřením nebo přiskřípnutím, v extrémním případě amputací končetin při zásazích do mechaniky | Při pohybu součástí se nesmí v oblasti pohybů mechaniky nacházet žádné části těla nebo končetiny. | |
1 | Vyšroubovat šrouby (8) a sejmout kryt (7) | ||
2 | Vyšroubovat šrouby (6) a vyjmout motor centrálního zamykání dveří zadní stěny (M14/7m1) s montovanými díly karoserie | ||
3 | Označit a odpojit elektrické konektorové spoje (5) | Izolovat elektrické konektorové spoje (5). | |
4 | Vyšroubovat šrouby (3) | ||
5 | Sejmout podložku (2) a ojnici (1) | ||
6 | Uvolnit závitový čep (4) a sejmout excentr (15) | ||
7 | Vyšroubovat šrouby (11) a zavěsit upínací desku (12) se spínačem otočné západky centrálního zamykání dveří zadní stěny (M14/7s1) stranou | ||
8 | Vyšroubovat šroub (13) a sejmout motor centrálního zamykání dveří zadní stěny (M14/7m1) z nosiče motoru (14) | ||
| Montáž | ||
9 | Napolohovat motor centrálního zamykání dveří zadní stěny (M14/7m1) u nosiče motoru (14) a utáhnout šroub (13) | Zajistit šroub (13). | |
Loctite 243 | |||
10 | Napolohovat upínací desku (12) se spínačem otočné západky centrálního zamykání dveří zadní stěny (M14/7s1) u nosiče motoru (14) s motorem centrálního zamykání dveří zadní stěny (M14/7m1) a utáhnout šrouby (11) | Zajistit šrouby (11). | |
Loctite 243 | |||
11 | Zapojit elektrické konektorové spoje (5) | Sledovat značky. Při nesprávném směru otáček motoru centrálního zamykání dveří zadní stěny (M14/7m1) se může poškodit spínač otočné západky centrálního zamykání dveří zadní stěny (M14/7s1). | |
Odstranit namontovanou izolaci. | |||
12 | Nasadit excentr (15) na hřídel motoru centrálního zamykání dveří zadní stěny (M14/7m1) | Dávat pozor na spínač otočné západky centrálního zamykání dveří zadní stěny (M14/7s1). Při nasazování excentru (15) může být poškozen vačkou excentru (15). | |
13 | Napolohovat ojnici (1) a podložku (2) na excentru (15) a utáhnout šrouby (3) | Zajistit šrouby (3). | |
Loctite 243 | |||
14 | Utáhnout závitový čep (4) | ||
15 | Jedním stisknutím tlačítka vnitřního ovládání centrálního zamykání dveří zadní stěny (M14/7s7) uvést ojnici (1) do dolní úvrati | ||
16 | Nasadit motor centrálního zamykání dveří zadní stěny (M14/7m1) s montovanými díly karoserie | Podélný otvor ojnice (1) musí vést přes čep (9) zámku dveří (10). | |
17 | Lehce našroubovat šrouby (6) | ||
18 | Zajistit zámek dveří (10) v druhé západkové pozici | ||
19 | Nastavit vůli horního čepu (9) vůči spodnímu konci podélného otvoru ojnice (1) | Rozměr "a" musí být cca 0,5 mm a lze jej zkontrolovat pouze vizuálně. | |
20 | Utáhnout šrouby (6) | ||
21 | Zkontrolovat funkci zámku dveří (10), popř. zkorigovat nastavení | V otevřeném stavu, protože dveře zadní stěny nemají žádné nouzové odjištění. | |
22 | Nasadit kryt (7) a utáhnout šrouby (8) |
Opravárenské prostředky
Číslo | Označení | Objednací číslo |
BR00.45-Z-1133-02A | Loctite 243 | A 613 989 09 71 |
Odkazované dokumenty
- as0000z000901a Nebezpečí poranění přivřením nebo přiskřípnutím, v extrémním případě amputací končetin při zásazích do mechaniky
