Přídavné práce při výměně obložení A-sloupku

AR68.30-S-4050-02C

Přídavné práce při výměně obložení A-sloupku

Typ

415

s kódem J67 (Varovné zařízení proti vloupání a odcizení vozidla)

1

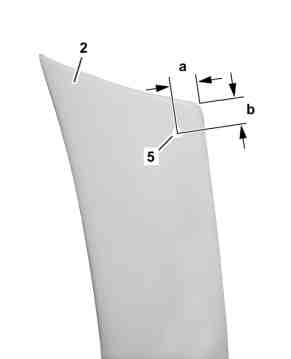

Označit polohu průchodu (5) ultrazvukového snímače varovného zařízení proti vloupání a odcizení vozidla (EDW) u obložení A-sloupku (2).

 Rozměry:
a = 15 mm
b = 15 mm

2

Vyvrtat průchod (5).

 Průměr průchodu (5) je 6 mm.

Znázorněno u obložení levého A-sloupku (2)

3

Napolohovat upínací desku (4) u obložení A-sloupku (2) podle znázornění a utáhnout pomocí šroubu (3).

 Horní hrana upínací desky (4) musí vést rovnoběžně s horní hranou obložení A-sloupku (2).

4

Provléknout elektrický kabelový svazek ultrazvukového snímače (1) skrze průchod u obložení A-sloupku (2).

5

Nacvaknout ultrazvukový snímač (1) u upínací desky (4).

Znázorněno u obložení levého A-sloupku (2)
