S68.30-4590-09
Znázorněno do identifikačního čísla vozidla (VIN) 168717
Rozměr:
a 15 mm

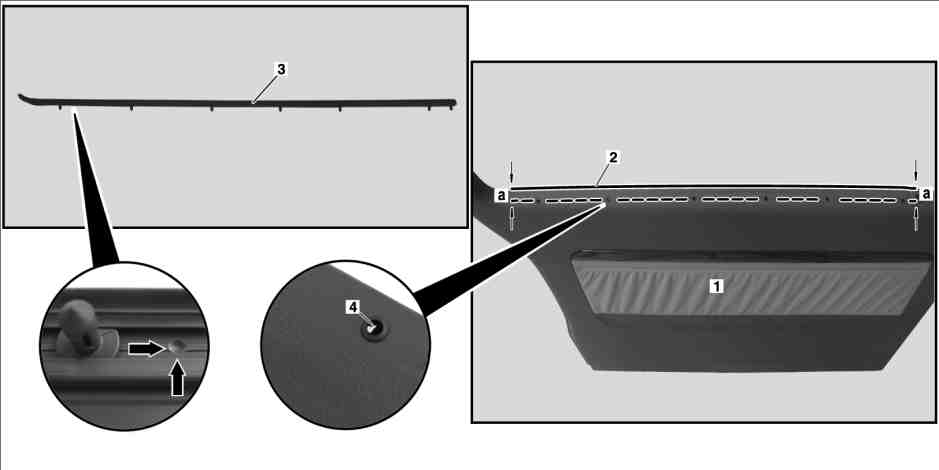

1 Na novém obložení (1) vyznačit pomocnou linii.
Použít omyvatelný značkovač. Zabrání se tak viditelným čarám a reklamacím zákazníka.
Za tím účelem podél styčné hrany (2) obložení (1) s rozměrem (a) v neměnné vzdálenosti vyznačit pomocnou linii. Styčná hrana (2) není z designových důvodů přímá.
2 Na závěsnou kolejnici umístit spony (3).
Spony mají pevnou západku (šipka) v závěsné kolejnici (3).
3 Závěsnou kolejnici (3) přiložit na nové obložení (1) a pomocnou linii, zarovnat na střed a polohy spon přenést na pomocnou linii.
Podle VIN se na závěsné kolejnici (3) nachází různý počet spon.
4 Vyznačit vrtané otvory.
5 Předvrtat otvory o Ø 3 mm.
Akumulátorový šroubovák
gotis:///58.0_01.1
6 Vyvrtat otvory o Ø 8 mm.
Akumulátorový šroubovák
gotis:///58.0_01.1
7 Odstranit zbytky pomocné linie
8 Vložit pouzdra (4) do vyvrtaných otvorů.
