Demontáž, montáž obložení střechy vpředu

AR68.30-P-7607PV

Demontáž, montáž obložení střechy vpředu

27.03.2019

Typ

463.241

do modelového roku 2019

s kódem 979 (Paket zvláštní ochrany MB Guard)

s kódem ZS4 (Provedení se zvláštní ochranou FB4)

Typ

463.241

do modelového roku 2019

s kódem 979 (Paket zvláštní ochrany MB Guard)

s kódem ZS6 (Provedení se zvláštní ochranou FB6)

Typ

463.241

do modelového roku 2019

s kódem 979 (Paket zvláštní ochrany MB Guard)

s kódem ZS7 (Provedení se zvláštní ochranou FB7)

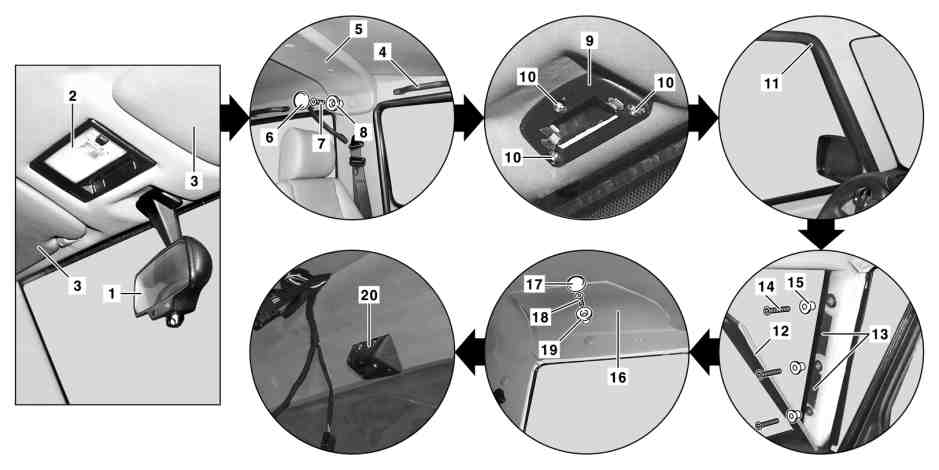

1

Vnitřní zrcátko

11

Těsnicí pryž

2

Stropní svítilna

12

Obložení

3

Sluneční clona

13

Suchý zip

4

Držadlo

14

Šrouby

5

Obložení

15

Tlačný prvek

6

Krytka

16

Obložení

7

Šroub

17

Krytka

8

Tlačný prvek

18

Šroub

9

Patka

19

Tlačný prvek

10

Šrouby

20

Patka

 

Demontáž, montáž

1

Demontovat vnitřní zpětné zrcátko (1)

Typ 463.241
do modelového roku 2013
s kódem 979 (Paket zvláštní ochrany MB Guard)
s kódem ZS4 (Provedení se zvláštní ochranou FB4)
s kódem ZS6 (Provedení se zvláštní ochranou FB6)
s kódem ZS7 (Provedení se zvláštní ochranou FB7)

AR68.40-P-0001E

2

Demontovat stropní světlo (2)

AR82.20-P-0110D

3

Demontovat sluneční clonu (3)

4

Demontovat držadla (4) nad dveřmi řidiče a dveřmi spolujezdce

5

Demontovat obložení (5) u obloukové vzpěry střechy B-sloupku

 Za tímto účelem demontovat krytku (6), šroub (7) a tlačný prvek (8).

 Montáž: Nasadit šrouby (7) s těsnicím prostředkem.

 Šroub ochrany proti střepinám u střešní vzpěry B-sloupku

*BA68.30-P-1003-01B

Lepidlo k zajištění šroubů Loctite 243 (10 ml)

*BR00.45-Z-1133-02A

6

Demontovat patku (9) z vnitřního zpětného zrcátka (1) a sejmout stropní obložení vpředu

 Vyšroubovat šrouby (10).

7

Demontovat těsnicí pryž (11) u nástupu u dveří řidiče a dveří spolujezdce až k B-sloupku

8

Uvolnit obložení (12) A-sloupku vpravo a vlevo montážním klínem ze suchého zipu (13)

 Montážní klín

*110589035900

9

Demontovat ochranu proti odlétajícím kamínkům a ocelový kryt z A-sloupku

 Vyšroubovat šrouby (14) a demontovat tlačný prvek (15).

 Montáž: Nasadit šrouby (14) s těsnicím prostředkem.

 Šroub ochrany proti střepinám u A-sloupku

*BA68.30-P-1001-01B

Lepidlo k zajištění šroubů Loctite 243 (10 ml)

*BR00.45-Z-1133-02A

10

Demontovat obložení (16) nad dveřmi řidiče a dveřmi spolujezdce

 Za tímto účelem demontovat krytku (17), šroub (18) a tlačný prvek (19).

 Montáž: Nasadit šrouby (18) s těsnicím prostředkem.

 Šroub ochrany proti střepinám nad dveřmi řidiče a spolujezdce

*BA68.30-P-1002-01B

Lepidlo k zajištění šroubů Loctite 243 (10 ml)

*BR00.45-Z-1133-02A

11

Demontovat ochranu proti odlétajícím kamínkům nad dveřmi řidiče a spolujezdce

12

Demontovat patku (20)

13

Demontovat ocelový kryt vpravo a vlevo

14

Demontovat ochranu proti střepinám u obloukové vzpěry střechy B-sloupku

15

Demontovat ocelový kryt u obloukové vzpěry střechy B-sloupku

 Montáž: Nasadit šrouby s těsnicím prostředkem.

 Šroub ocelového krytu u střešní vzpěry B-sloupku

*BA68.30-P-1004-01B

Lepidlo k zajištění šroubů Loctite 243 (10 ml)

*BR00.45-Z-1133-02A

16

Uvolnit a demontovat ochranu proti odlétajícím kamínkům vpředu

 Montáž: Nasadit šrouby s těsnicím prostředkem.

 Šroub ochrany proti střepinám u střechy

*BA68.30-P-1005-01B

Lepidlo k zajištění šroubů Loctite 243 (10 ml)

*BR00.45-Z-1133-02A

17

Uvolnit a demontovat ocelový kryt (vpředu na střeše)

 Montáž: U vozidel s provedením zvláštní ochrany FB7 kód ZS7 je dodatečně přišroubovaná ocelová deska, upevnit ocelovou desku dvěma šrouby.
Nasadit šrouby s těsnicím prostředkem.

 Šroub ocelového krytu u střechy

*BA68.30-P-1006-01B

Lepidlo k zajištění šroubů Loctite 243 (10 ml)

*BR00.45-Z-1133-02A

18

Demontovat ocelový kryt nad čelním oknem

 Montáž: Nasadit šrouby s těsnicím prostředkem.

 Šroub ocelového krytu nad čelním sklem

*BA68.30-P-1007-01B

Lepidlo k zajištění šroubů Loctite 243 (10 ml)

*BR00.45-Z-1133-02A

19

Montáž se provádí v obráceném pořadí

 Obložení, ozdobný rám

Číslo

Název

TYP 463.241 s KÓDEM 979

BA68.30-P-1001-01B

Šroub ochrany proti střepinám u A-sloupku

Nm

15

 Obložení, ozdobný rám

Číslo

Název

TYP 463.241 s KÓDEM 979

BA68.30-P-1002-01B

Šroub ochrany proti střepinám nad dveřmi řidiče a spolujezdce

Nm

15

 Obložení, ozdobný rám

Číslo

Název

TYP 463.241 s KÓDEM 979

BA68.30-P-1003-01B

Šroub ochrany proti střepinám u střešní vzpěry B-sloupku

Nm

15

 Obložení, ozdobný rám

Číslo

Název

TYP 463.241 s KÓDEM 979

BA68.30-P-1004-01B

Šroub ocelového krytu u střešní vzpěry B-sloupku

Nm

15

 Obložení, ozdobný rám

Číslo

Název

TYP 463.241 s KÓDEM 979

BA68.30-P-1005-01B

Šroub ochrany proti střepinám u střechy

Nm

15

 Obložení, ozdobný rám

Číslo

Název

TYP 463.241 s KÓDEM 979

BA68.30-P-1006-01B

Šroub ocelového krytu u střechy

Nm

15

 Obložení, ozdobný rám

Číslo

Název

TYP 463.241 s KÓDEM 979

BA68.30-P-1007-01B

Šroub ocelového krytu nad čelním sklem

Nm

15

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1133-02A

Lepidlo k zajištění šroubů Loctite 243 (10 ml)

A 613 989 09 71 09
