P68.30-3607-08

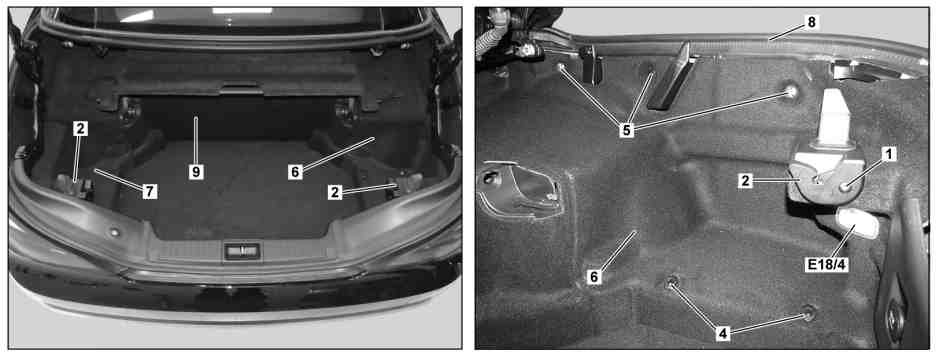

1 | Šroub | 7 | Levé obložení zavazadlového prostoru | |
2 | Zajištění oddělovací rolety | 8 | Těsnění zadního víka | |
4 | Šroub | 9 | Střední obložení zavazadlového prostoru | |
5 | Upevňovací spona | E18/4 | Svítilna zavazadlového prostoru vpravo | |
6 | Pravé obložení zavazadlového prostoru |
Znázorněno na pravé straně vozidla |
2 | Zajištění oddělovací rolety |
3 | Elektrický konektorový spoj |
6 | Pravé obložení zavazadlového prostoru |
S69/10 | Koncový spínač pro zavírání krytu zavazadlového prostoru |
P68.30-3608-02
Nebezpečí! | Nebezpečí poranění prstů přivřením nebo pohmožděním při demontáži, montáži a seřizování kapoty, dveří, krytů a posuvného střešního okna | Při pohybu součástí se nesmí v dosahu pohybů nacházet žádné části těla nebo končetiny. | |
| Pokyny k senzorice otevírání/zavírání zadního víka | ||
| Demontáž, montáž | ||
1 | Kompletně zavřít Vario-střechu | ||
Nebezpečí! | Nebezpečí poranění přivřením nebo přiskřípnutím, v extrémním případě amputací končetin při zásazích do mechaniky | Při pohybování se součástmi se nesmí nacházet žádné části těla nebo končetin v oblasti provádění pohybů. | |
2 | Uvést zadní víko do montážní polohy | ||
3 | Demontovat oddělovací roletu v zavazadlovém prostoru | ||
4 | Demontovat obložení středního dílu zádě | ||

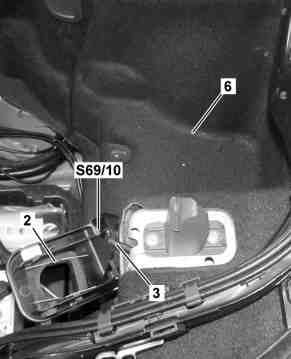

5 | Vyšroubovat šroub (1) a sejmout zajištění oddělovací rolety (2) | Při demontáži pravého obložení zavazadlového prostoru (6) sejmout zajištění oddělovací rolety (2) až do zpřístupnění elektrického konektorového spoje (3) u koncového spínače pro zavírání přepážky zavazadlového prostoru (S69/10). | |
6 | Odpojit elektrický konektorový spoj (3) u koncového spínače přepážky zavazadlového prostoru (S69/10) | Pouze při demontáži pravého obložení zavazadlového prostoru (6). | |
7 | Vyšroubovat šrouby (4) | ||
8 | Demontovat upevňovací spony (5) | ||
9 | Uvolnit pravé obložení zavazadlového prostoru (6), resp. levé obložení zavazadlového prostoru (7) z těsnění zadního víka (8) a vyvěsit ze středního obložení zavazadlového prostoru (9). | Montáž: Dbát na správné usazení těsnění zadního víka (8). | |
10 | Demontovat pravé obložení zavazadlového prostoru (6) až do zpřístupnění elektrického konektorového spoje svítilny zavazadlového prostoru vpravo (E18/4), resp. demontovat levé obložení zavazadlového prostoru (7) až do zpřístupnění elektrického konektorového spoje svítilny zavazadlového prostoru vlevo (E18/5) | ||
11 | Odpojit elektrický konektorový spoj svítilny zavazadlového prostoru vpravo (E18/4), resp. svítilny zavazadlového prostoru vlevo (E18/5) | ||
12 | Vyjmout pravé obložení zavazadlového prostoru (6), resp. levé obložení zavazadlového prostoru (7) | ||
13 | Montáž se provádí v obráceném pořadí |
