Demontáž, montáž obložení středního dílu zádě

AR68.30-P-4785RK

Demontáž, montáž obložení středního dílu zádě

25.2.13

TYP

231

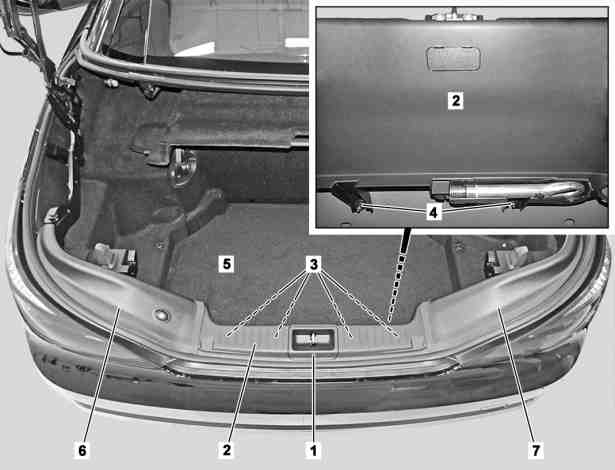

1

Kryt

2

Obložení středního dílu zádě

3

Spona

4

Matice

5

Obložení podlahy zavazadlového prostoru

2

Obložení středního dílu zádě

X58/4

Zásuvka zavazadlového prostoru

X58/23

Napájecí zásuvka nabíječky

 Nebezpečí!

Nebezpečí poranění prstů přivřením nebo pohmožděním při demontáži, montáži a seřizování kapoty, dveří, krytů a posuvného střešního okna

Při pohybu součástí se nesmí v dosahu pohybů nacházet žádné části těla nebo končetiny.

AS00.00-Z-0011-01A



Pokyny k senzorice otevírání/zavírání zadního víka

AH80.61-P-0001-01A

 

Demontáž, montáž

1

Otevřít zadní víko

2

Vypnout zapalování a vytáhnout klíč s dálkovým ovladačem (A8/1) nebo spouštěcí a vypínací tlačítko KEYLESS GO (S2/3) z řídicí jednotky elektronické spínací skříňky (N73)

 Spouštěcí a vypínací tlačítko KEYLESS-GO (S2/3) pouze u kódu 889 (KEYLESS-GO).

3

Demontovat obložení podlahy zavazadlového prostoru (5)

4

Demontovat obložení prohlubně pro náhradní kolo

5

Odšroubovat matice (4)

6

Uvést zadní víko do montážní polohy

 Přitom zcela neotevírat zadní víko. Stisknout a držet ovládání Vario-střechy (S84s1) pouze tak dlouho, dokud nejsou zadní boční okna spuštěna cca do poloviny.
Nenamontovat podpěru.

7

Demontovat kryt (1) u uzavíracího třmenu

 Montážní klín

*110589035900

8

Demontovat obložení středního dílu zádě (2)

 Vyvěsit spony (3) u středního dílu zádě.

 Montáž: Dbát na správné usazení středního dílu zádě (2) pod těsněním u středního dílu zádě.

9

Odpojit elektrický konektorový spoj zásuvky zavazadlového prostoru (X58/4)

10

Odpojit elektrický konektorový spoj zásuvky pro napájení nabíječky (X58/23)

Vozidla s KÓDEM 675 (příprava pro nabíječku akumulátoru)

11

Demontovat obložení středního dílu zádě (2)

12

Otevřít zadní víko

13

Demontovat zásuvku zavazadlového prostoru (X58/4)

Při výměně obložení středního dílu zádě (2).

AR54.10-P-1000RK

14

Odjistit a demontovat zásuvku pro napájení nabíječky (X58/23)

Vozidla s KÓDEM 675 (příprava pro nabíječku akumulátoru)
Při výměně obložení středního dílu zádě (2).

15

Montáž se provádí v obráceném pořadí
