Demontáž, montáž obložení střechy

AR68.30-P-4300FR

Demontáž, montáž obložení střechy

28.11.2017

Typ

257

Znázorněno u typu 257 s kódem 811 (sound systém Advanced) a s kódem 414 (posuvné střešní okno)

1

Stropní obložení

2

Sluneční clona

3

Obložení A-sloupku

4

Přední držadlo

5

Zadní držadlo

6

Horní obložení B-sloupku

7

Obložení C-sloupku

Znázorněno u typu 257 s kódem 811 (sound systém Advanced)

1

Stropní obložení

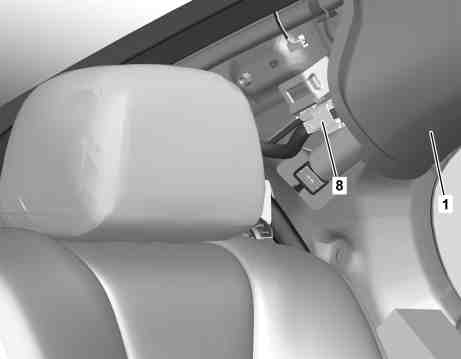

8

Elektrický konektorový spoj

Znázorněno u typu 257 s kódem 811 (sound systém Advanced) a s kódem 414 (posuvné střešní okno)

9

Vodicí hák

10

Držák

11

Elektrický konektorový spoj

 

Demontáž, montáž

1

Demontovat čelní sklo

AR67.10-P-1700FR

2

Úplně otevřít posuvné stropní obložení na posuvném střešním oknu

Typ 257
s kódem 414 (Posuvné střešní okno)

3

Zcela otevřít sluneční roletu na zadním oknu

Typ 257
s kódem 540 (Elektricky ovládaná sluneční roleta pro zadní okno)

4

Demontovat vnitřní zrcátko

AR68.40-P-0001FR

5

Demontovat sluneční clony (2)

AR68.60-P-5480FR

6

Demontovat přední držadla (4) a zadní držadla (5)

AR68.30-P-4330FR

7

Demontovat horní obložení B-sloupku (6)

AR68.30-P-4700FR

8

Demontovat obložení C-sloupku (7) a s namontovaným bezpečnostním pásem odložit stranou

AR68.30-P-4490FR

9

Odpojit elektrický konektorový spoj (8)

Typ 257
s kódem 811 (Advanced Sound-System)

10

Trochu ohrnout pěnovou hmotu a odpojit elektrický konektorový spoj (11)

11

Stáhnout ochranné profily hran v oblasti obložení střechy (1) z příruby karoserie

12

Stisknout západkový hák (šipky) a demontovat obložení střechy (1) z předního střešního rámu

13

Uvolnit obložení střechy (1) vlevo a vpravo u rámu posuvného střešního okna

Typ 257
s kódem 414 (Posuvné střešní okno)

 Dlouhý klín

*115589035900

14

Uvolnit obložení střechy (1) z držáků (10) střešní vzpěry

 Nutná asistence druhé osoby.

15

Posunout obložení střechy (1) dozadu až do vyvěšení vodicích háků (9) ze zadního střešního rámu a odložit obložení střechy (1) ve vozidle

 Nutná asistence druhé osoby.

16

Vyjmout obložení střechy (1) z vozidla výřezem pro čelní sklo


Příliš neohýbat stropní obložení (1).
V opačném případě může dojít k ulomení stropního obložení (1) a k následnému poškození.

 Nutná asistence druhé osoby.

17

Zkontrolovat usazení a stav všech izolací u stropního obložení (1)

Typ 257
s kódem 460 (Provedení Kanada)
Typ 257
s kódem 494 (Provedení USA)
Při opětném použití stropního obložení (1).

Při závadě



Vyměnit dotčené izolace stropního obložení (1).

18

Připravit nové stropní obložení (1) k montáži

Při výměně stropního obložení (1).

AR68.30-P-4305-16FR

Role lepicí pásky, rounová lepicí páska Tesa, 50 metrů, šířka 50 mm

*BR00.45-Z-1144-02A

19

Montáž se provádí v obráceném pořadí

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1144-02A

Role lepicí pásky, rounová lepicí páska Tesa, 50 metrů, šířka 50 mm

A 008 989 50 85 09
