Demontáž, montáž zadního obložení střechy

AR68.30-D-7608TSR

Demontáž, montáž zadního obložení střechy

17.07.2018

Typ

907.6/7

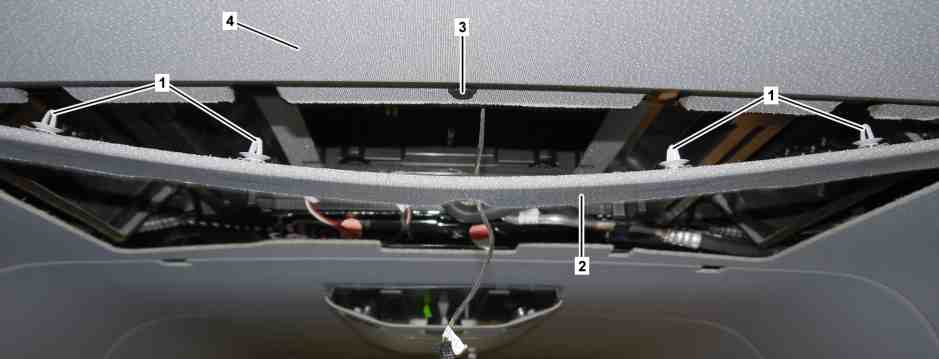

Znázorněno u typu 907.7 s kódem H08 (střešní klimatizace s vyšším výkonem)

1

Upevňovací spony

3

Rozpěrný nýt

2

Střední obložení střechy vzadu

4

Zadní obložení střechy

Znázorněno u typu 907.7 s kódem H08 (střešní klimatizace s vyšším výkonem)

2

Střední obložení střechy vzadu

5

Rozpěrné nýty

4

Zadní obložení střechy

6

Elektrický kabelový svazek

Upozornění na věcné škody

Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla

AH68.00-N-0001-01S

Upozornění na věcné škody

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

 

Demontáž, montáž

1

Demontovat snímač ochrany vnitřního prostoru v prostoru pro cestující.

Typ 907.6/7
s kódem FY1 (Paket ochrany proti odcizení vozidla)

AR80.50-D-9835TSR

2

Demontovat příslušná stropní světla v prostoru pro cestující.

AR82.20-D-0117TSR

3

Demontovat zadní díl vzduchového kanálu střešní klimatizace.

Typ 907.6/7
s kódem H08 (Zesílená střešní klimatizace)
Typ 907.6/7
s kódem HH7 (Základní střešní klimatizace)
Typ 907.6/7
s kódem HK4 (Klimatizace v zadní části, posílená)

AR83.50-D-7980-02TSR

4

Demontovat obložení D-sloupku.

AR68.30-D-4497TSR

5

Vycvaknout upevňovací sponu (1) dílčího segmentu středového obložení střechy vzadu (2).

 Montáž: Vyměnit poškozené upevňovací spony (1).

 Nástroj na demontáž spon

*452589016300

6

Demontovat rozpěrný nýt (3) obložení střechy vzadu (4).

 Montáž: Vyměnit poškozený rozpěrný nýt (3).

 Nástroj na demontáž spon

*452589016300

7

Demontovat rozpěrné nýty (5) obložení střechy vzadu (4).

 Montáž: Vyměnit poškozené rozpěrné nýty (5).

 Nástroj na demontáž spon

*452589016300

8

Vytáhnout elektrický kabelový svazek (6) z obložení střechy vzadu (4).

9

Obložení střechy vzadu (4) opatrně spustit a vyjmout z vozidla.

10

Montáž se provádí v obráceném pořadí.



Zkontrolovat

11

Provést funkční kontrolu stropních světel.

12

Provést funkční zkoušku snímače ochrany vnitřního prostoru.

Typ 907.6/7
s kódem FY1 (Paket ochrany proti odcizení vozidla)
