Demontáž, montáž obložení D-sloupku

AR68.30-D-4497TSR

Demontáž, montáž obložení D-sloupku

13.06.2019

Typ

907.6/7/8

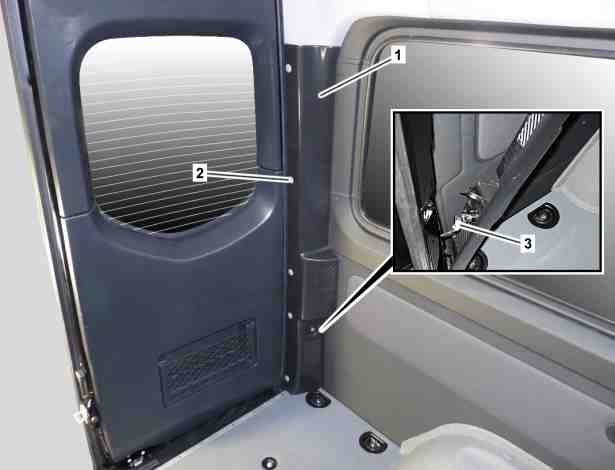

Znázorněno u typu 907.7

1

Obložení D-sloupku

2

Rozpěrné nýty (5 kusů)

3

Elektrický konektorový spoj

Znázorněno u typu 907.7

1

Obložení D-sloupku

4

Upevňovací spona

5

12V zásuvka

Upozornění na věcné škody

Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla

AH68.00-N-0001-01S

Upozornění na věcné škody

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

 

Demontáž, montáž

1

Demontovat levé, resp. pravé držadlo z D-sloupku.

Typ 907.6/7
s kódem T85 (Nástupní držadlo u rohového sloupku vzadu vlevo)
Typ 907.6/7
s kódem T86 (Nástupní držadlo u rohového sloupku vzadu vpravo)

2

Demontovat rozpěrné nýty (2).

3

Seshora vycvaknout obložení D-sloupku (1) až do zpřístupnění elektrického konektorového spoje (3).

Pokud je namontován.

 Dlouhý klín

*115589035900

4

Odpojit elektrický konektorový spoj (3) z 12V zásuvky (5) a vyjmout obložení D-sloupku (1) směrem dozadu.

Pokud je namontován.

5

Demontovat 12V zásuvku (5) z obložení D-sloupku (1).

Pokud je namontována, při výměně obložení D-sloupku (1).

AR54.10-D-1009TS



Zkontrolovat

6

Zkontrolovat upevňovací spony (4) ohledně poškození a správného usazení.

Při nesprávném usazení upevňovací spony (4) v uchycení obložení D-sloupku (1)



Správně napolohovat upevňovací sponu (4).

Při poškozené upevňovací sponě (4)



Vyměnit upevňovací sponu (4).

7

Montáž se provádí v obráceném pořadí



Zkontrolovat

8

Provést funkční kontrolu 12V zásuvky (5).

Pokud je namontována.
