Demontáž, montáž obložení u B-sloupku

AR68.30-D-4700A

Demontáž, montáž obložení u B-sloupku

18.07.2017

Typ

900

kromě kódu ZO0 (Kompletní autobus Fuben)

kromě kódu ZU1 (Minibus)

Typ

900

s kódem ZO0 (Kompletní autobus Fuben)

Strana řidiče

Typ

900

s kódem ZU1 (Minibus)

Strana řidiče

Typ

906

Znázorněno u typu 906 kromě kódu ZO1 (motorový karavan James Cook Compact) a kromě kódu ZO2 (motorový karavan James Cook Classic)

1

Kryt

2

Věšák

3

Bezpečnostní pás

4

Obložení

5

Oko

6

Výškové nastavení bezpečnostního pásu

8

Vedení

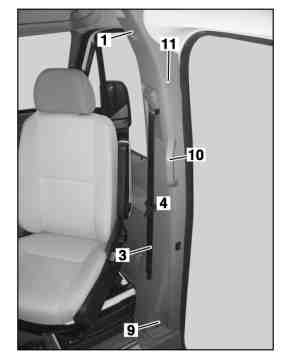

Znázorněno na typu 906 s kódem ZO1 (motorový karavan James Cook Compact) nebo s kódem ZO2 (motorový karavan James Cook Classic)

1

Kryt

3

Bezpečnostní pás

4

Obložení

9

Kryt

10

Držadlo

11

Rozpěrný nýt

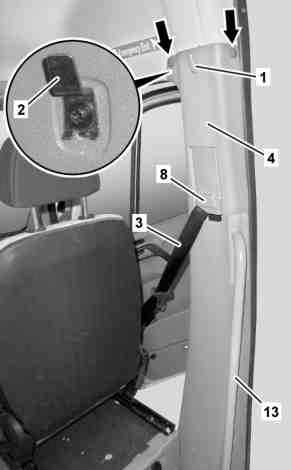

Znázorněno na typu 906 s kódem PE4 (Mastercode Bus DCAA firma Argen) nebo s kódem PE5 (Mastercode Bus sedadlové vybavení podesty firma Argen)

1

Kryt

2

Věšák

3

Bezpečnostní pás

4

Obložení

8

Vedení

13

Přidržovací tyč

Znázorněno na typu 900 nebo 906 s kódem PL9 (vzduchové odpružení firmy VB-Airsuspension)

4

Obložení

12

Držák

a

Rozměr (cca 670 mm)

b

Rozměr (cca 180 mm)

Upozornění na věcné škody

Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla

AH68.00-N-0001-01S

 

Demontáž, montáž

1

Demontáž obložení boční stěny nahoře

Při demontáži levého obložení (4) u B-sloupku.

Typ 906.633
s kódem ZO1 (Motorový karavan James Cook Compact)
Obložení boční stěny nahořeTyp 906.633
s kódem ZO2 (Motorový karavan James Cook Classic)Obložení boční stěny nahoře

AR68.30-S-1450JCA

2

Demontovat kryt (1)

3

Demontovat věšák (2)

 Za tím účelem vyšroubovat šrouby.

4

Demontovat oko (5)

Pokud je namontován.

 Šroub oka pro zajištění nákladu u B-sloupku

*BA68.00-N-1004-01B

5

Demontovat kryt (9)

Typ 906.633
s kódem ZO1 (Motorový karavan James Cook Compact)
Typ 906.633
s kódem ZO2 (Motorový karavan James Cook Classic)

6

Demontovat rozpěrný nýt (11)

Typ 906.633
s kódem ZO1 (Motorový karavan James Cook Compact)
Typ 906.633
s kódem ZO2 (Motorový karavan James Cook Classic)

7

Demontovat kryty u držadla (10)

Typ 906.633
s kódem ZO1 (Motorový karavan James Cook Compact)
Typ 906.633
s kódem ZO2 (Motorový karavan James Cook Classic)

 Montážní klín

*110589035900

8

Demontovat držadlo (10)

Typ 906.633
s kódem ZO1 (Motorový karavan James Cook Compact)
Typ 906.633
s kódem ZO2 (Motorový karavan James Cook Classic)

 Za tím účelem vyšroubovat šrouby.

9

Demontovat krytky (šipka) a vyšroubovat šrouby pod nimi

Typ 906.657
s kódem P0E (Masterkód Sprinter Tourer 16+1, tuzemsko)
Typ 906.657
s kódem P0F (Masterkód Sprinter Tourer 19+1, tuzemsko)
Typ 906.657
s kódem P0G (Masterkód Sprinter Tourer 16 + 1)
Typ 906.657
s kódem P0H (Masterkód Sprinter Tourer 19 + 1)
Typ 906.657
s kódem PE4 (Masterkód autobusu DCAA fa. Argen)
Typ 906.657
s kódem PE5 (Masterkód, sedadla pro podestu autobusu, fa. Argen)

 Nástroj na demontáž spon

*452589016300

10

Demontovat přidržovací tyč (13) z B-sloupku

Typ 906.657
s kódem P0E (Masterkód Sprinter Tourer 16+1, tuzemsko)
s kódem T16 (Posuvné dveře vpravo)
Typ 906.657
s kódem P0F (Masterkód Sprinter Tourer 19+1, tuzemsko)
s kódem T16 (Posuvné dveře vpravo)
Typ 906.657
s kódem P0G (Masterkód Sprinter Tourer 16 + 1)
s kódem T16 (Posuvné dveře vpravo)
Typ 906.657
s kódem P0H (Masterkód Sprinter Tourer 19 + 1)
s kódem T16 (Posuvné dveře vpravo)
Typ 906.657
s kódem PE4 (Masterkód autobusu DCAA fa. Argen)
s kódem T16 (Posuvné dveře vpravo)
Typ 906.657
s kódem PE5 (Masterkód, sedadla pro podestu autobusu, fa. Argen)
s kódem T16 (Posuvné dveře vpravo)

AR68.70-D-0303A

11.1

Demontovat koncový spojovací díl bezpečnostního pásu (3) ze sedadla

Typ 900
kromě kódu ZO0 (Kompletní autobus Fuben)
kromě kódu ZU1 (Minibus)
Typ 900
s kódem ZO0 (Kompletní autobus Fuben)
Strana řidičeTyp 900
s kódem ZU1 (Minibus)
Strana řidičeTyp 906 (kromě 906.135)
kromě kódu ZO1 (Motorový karavan James Cook Compact)
kromě kódu ZO2 (Motorový karavan James Cook Classic)
Typ 906.135
s kódem PZ0 (Paket dodávkových vozidel, integrovaná skříň DP DHL)Strana řidiče

AR91.40-D-1030-01A

 Šroub koncového spojovacího dílu bezpečnostního pásu u sedadla

*BA91.40-N-1008-01B

11.2

Demontovat koncový spojovací díl bezpečnostního pásu (3) z B-sloupku

Typ 906.135
s kódem PZ0 (Paket dodávkových vozidel, integrovaná skříň DP DHL)
Strana spolujezdceTyp 906.633
s kódem ZO1 (Motorový karavan James Cook Compact)
Typ 906.633
s kódem ZO2 (Motorový karavan James Cook Classic)

 Šroub koncového spojovacího dílu bezpečnostního pásu u B-sloupku

*BA91.40-N-1006-01B

12

Obložení (4) B-sloupku vysponkovat shora dolů

 Montáž: Unašeč (7) výškového nastavení bezpečnostního pásu (6) musí ležet ve vedení (8).
Dbát na správné usazení příslušného ochranného profilu hrany.

13

Odpojit elektrický konektorový spoj spínače elektrické stupačky

Typ 906.633
s kódem ZO1 (Motorový karavan James Cook Compact)
Typ 906.633
s kódem ZO2 (Motorový karavan James Cook Classic)
Při demontáži pravého obložení (4) u B-sloupku.

14

Sejmout obložení (4) B-sloupku z bezpečnostního pásu (3)

15

Odmontovat držák (12) pro dálkové ovládání vzduchového odpružení

Typ 900
s kódem PL9 (Vzduchové odpružení Fa. VB-Airsuspension)
kromě kódu ZO0 (Kompletní autobus Fuben)
kromě kódu ZU1 (Minibus)
Typ 900
s kódem PL9 (Vzduchové odpružení Fa. VB-Airsuspension)
s kódem ZO0 (Kompletní autobus Fuben)
Strana řidičeTyp 900
s kódem PL9 (Vzduchové odpružení Fa. VB-Airsuspension)
s kódem ZU1 (Minibus)
Strana řidičeTyp 906
s kódem PL9 (Vzduchové odpružení Fa. VB-Airsuspension)
Při výměně levého obložení (4) B-sloupku.

 Montáž:
Při polohování držáku (12) dbát na rozměry (a, b).
V opačném případě dojde k poškození elektrických vedení probíhajících pod obložením (4).

16

Přemontovat spínač elektrické stupačky

Typ 906.633
s kódem ZO1 (Motorový karavan James Cook Compact)
Typ 906.633
s kódem ZO2 (Motorový karavan James Cook Classic)
Při výměně pravého obložení (4) B-sloupku.

17

Montáž se provádí v obráceném pořadí

 Vnitřní výbava všeobecně

Číslo

Název

Typ 900

Typ 906

BA68.00-N-1004-01B

Šroub oka pro zajištění nákladu u B-sloupku

Nm

18

18

 Bezpečnostní pásy / předepínače bezpečnostních pásů

Číslo

Název

Typ 906
kromě kódu ZO1 (Motorový karavan James Cook Compact)
kromě kódu ZO2 (Motorový karavan James Cook Classic)

Typ 906
s kódem ZO1 (Motorový karavan James Cook Compact)
Typ 906
s kódem ZO2 (Motorový karavan James Cook Classic)

BA91.40-N-1006-01B

Šroub koncového spojovacího dílu bezpečnostního pásu u B-sloupku

Nm

37

37

 Bezpečnostní pásy / předepínače bezpečnostních pásů

Číslo

Název

Typ 900

Typ 906
kromě kódu ZO1 (Motorový karavan James Cook Compact)
kromě kódu ZO2 (Motorový karavan James Cook Classic)

BA91.40-N-1008-01B

Šroub koncového spojovacího dílu bezpečnostního pásu u sedadla

Nm

37

37
